開關柜等變配電設備或線路改造和維護后需要檢查電源的相序。否則，原電源的相序可能顛倒。線路上的所有三相異步電動機都是反向的，造成了嚴重的后果。

變壓器或發電機并聯運行或并網運行前，必須檢查相序。否則，如果相序不對，就會對變壓器和發電機造成巨大的電流沖擊，對設備和電網造成巨大的破壞，甚至燒毀變壓器和發電機。

判斷和確定三相電源相序的方法如下:

在《供電和使用條例》中，對變壓器、發電機、電動機、開關柜內部母線和供電線路的相序標記有規定。根據這些規定，三相電源的相序可以大致確定。

變壓器、電動機、發電機和電力線的相序符號如圖1所示。U、V、W(u、V、W)或L1、L2和L3的顏色分別是黃色、綠色和紅色，中性線N是淺藍色。

開關柜范圍內母線的相序排列如下(以正面開關柜或設備正面為準)。

①上下排列的母線:U相、V相和W相應自上而下排列。

(2)水平布置的母線:從內到外的U相、V相和W相。

(3)引下線母線:從左至右為U、V、W相。

需要指出的是，上述相序判別在很多場合下是不準確的，因?yàn)榘惭b不規范，檢修后相序可能顛倒等。因此，為了準確確定電源兼容性，必須使用儀器測試。

較常用的是相序表，適用于工頻100 ~ 500伏的三相交流電源。使用時，將表面三個端子按鈕U、V、W上的導線(分別為黃色、綠色和紅色)分別連接到街上待測的三根電源線上。按一下按鈕(只需幾秒鐘)。如果鋁板順時針旋轉，連接的三條電源線處于正相序。如果鋁板逆時針旋轉，它處于反相順序。

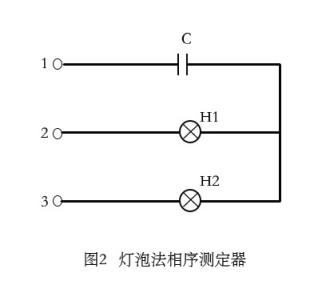

如果沒有相序表，也可以用燈泡法檢查。如圖2所示，兩個相同的220v燈泡(15-40w) h1、H2和電容器c (0.22-0.47μ f，400v)連接成星形，三根引出線1、2和3分別連接到被測三相電源。這時，兩個燈泡的發光度會不同，一個更亮，另一個更暗。如果電容器的一個相位被作為U相位，較亮的相位將是V相位，剩余的相位將是W相位。
