開關柜安裝施工點和二次接線

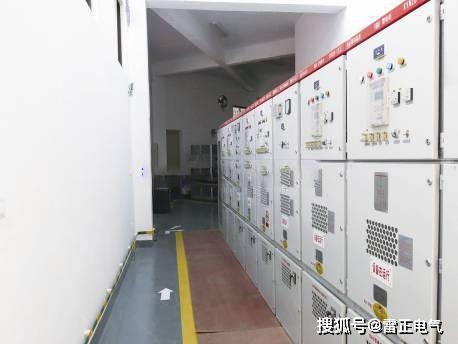

開關柜安裝規格:

(1)開關柜且基礎應固定可靠。平行布置的柜體應根據接觸母線橋兩側的柜體進行安裝，以確保兩個柜體正確就位。左右偏差小于2mm。其他機柜應依次安裝。

(2)開關柜箱內配電設備用扁鋼與接地裝置連接，每臺設備的連接點不少于2個。

(3)進入開關柜的三芯電纜用電纜夾直接固定在高壓套管下。

(4)電纜連接端子壓接時，連接端子的平面方向應平行于母線套管的銅平面；當電纜從基礎下方進入開關柜時，應具有足夠的彎曲半徑以垂直進入。

(5)柜體、變壓器外殼、底座應可靠接地，裝有電器的可開屏蔽門接地用4 mm軟銅線可靠接地，備用CT二次短路接地。

施工要點: (1)柜體應滿足垂直度< < 1.5毫米/米；/m。相鄰兩個機柜頂部的水平誤差小于< 2mm，排機柜頂部的水平誤差小于< 5mm。相鄰兩個機柜的誤差小于1毫米，成排機柜表面小于5毫米，機柜間的連接小于2毫米。

(2)各相電纜芯線應垂直對稱，與套管的垂直距離不應小于750毫米

(3)機柜中的帶電部分距離一次回路大于125毫米，距離二次回路大于8毫米。

(4)基礎型鋼安裝時應拉直。

(5)在安裝過程中，應使用水平儀或水平儀找平、找正，找平過程中需要的墊片較多不能超過3塊，基礎鋼筋的頂端應高出水平地面10毫米。

(6)手車式和抽屜式柜的動、靜接觸中心線應調整一致并緊密接觸。

(7)充氣柜式地理信息系統采用SF6、N2等氣體或其復合氣體作為絕緣介質，絕緣性能強，應配備氣體泄漏監測儀。

(8)環網型開關柜安裝后，環網柜之間的接地銅板應通過連接銅板連接；帶氣壓表的全密封環網柜應確認工作氣壓在正常綠色范圍內。安裝時，注意不要損壞風箱的防爆片。為了防止環網柜的電氣運行，必須檢查“五防”裝置，動作要靈活可靠。

次級連接 技術規格:

(1)根據二次接線圖進行施工，接線正確。

(2)接線整齊、美觀，導線絕緣良好，無損壞。

(3)車載裝置的零部件應完好，各指示燈標志清晰正確，指示正確；控制開關、按鈕、信號繼電器等。型號規格與相關圖紙一致，接線無松動、脫落，標識正確；壓板標記準確完整；空標"備用"，柜內照明應完好。

(4)柜內二次接線正確，接觸良好，接線工藝良好，外形美觀。端子排板和二次空開口標記正確。

(5)二次插頭完好可靠。

施工要點: (1)導體應為黑色優先，二次保護接地線應為黃綠雙色線。如果項目有特殊要求，應根據項目要求選擇路線。電流回路應為2.5mm2導線。

(2)電線和電氣部件應采用螺栓連接、拼接、焊接等方式。電線的芯線應不可操作；每個端子只能連接一根電線，電線的較大數量不得超過兩根。

(3)用多股軟電線連接活動部件，留有適當?shù)挠嗔俊Ｊ周囀礁邏洪_關柜門電氣元件的電線應為帶波紋管的多股電線。

(4)數字管應用于電線的兩端。數碼管的編號應正確。數字的可視讀數方向應基于組裝位置的開關板的維護表面。詞序應從下到上，從左到右。每個導體編號管的長度應基本相同。

(5)當線束穿過金屬孔或穿過門或拐角時，應在線束交叉部分纏繞膠帶；當懸置線束未固定超過300毫米時，應固定導線。

(6)二次接線時(如變壓器線、行程開關線等。)柜體離線后，應注意柜體的寬度、深度和結構，并選擇合適的接線方式。

(7)站內各小開關及所有二次回路的各部件，如空開關、斷路器、指示燈、交流/DC保險絲、壓板名稱等。，應清楚標明。標志應通過計算機印刷和粘貼。開關站和配電室的變壓器溫度控制箱的名稱應由計算機打印并貼上標簽。設備標識應使用貼標機打印-12毫米標簽帶，黃色背景上帶有黑色字符。

其他預防措施 技術規格:

(1)絕緣試驗、工頻耐壓試驗、繼電保護整定試驗、主電路測量和接地電阻測量應在安裝后進行。

(2)開關柜(柜體)設備名稱和雙位編號應完整，柜體前后設備名稱編號應一致。

(3)開關操作靈活，柜內照明充足、完好。

(4)狀態指示器和現場顯示工作正常。

(5)接地開關操作靈活，閉合和分界點正確。接地開關閉合時，操作孔應密封良好。所有連接部件應緊固，螺紋連接部件應無脫齒和松動。

(6)手車應能靈活地推出柜外，不卡住。手車可在機柜內輕松推入和推出，并可靠地定位在“工作位置”和“測試位置”；機械聯鎖裝置可靠靈活，無卡死現象。潤滑油應用于機柜中的機械旋轉部件。

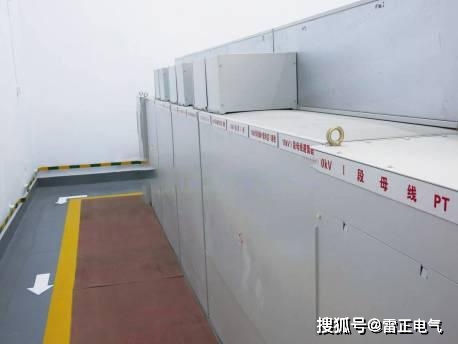

施工要點: (1)柜名編號正確，粘貼整齊。配電柜雙號，反光標志牌，手車開關配電柜雙號，反光標志牌，手車開關雙名斷路器(如10kV京民線9K1斷路器)，銀灰色底，紅字，紅色邊框，規格:160毫米×110毫米；將開關編號貼在開關操作手柄上(如9K1開關)；區間雙名(如10kV京民線9K1區間)，銀灰色底，紅字，紅色邊框；貼在開關柜前門的規格:270毫米× 220毫米。貼在開關柜后門上的規格:270 mm × 220 mm。接地開關(如10kV京民線9K16接地開關)的雙名為銀灰色、黑色和紅色邊框；粘貼在線切割機的操作孔上，規格為220毫米×70毫米。

(2)現場顯示器應為感應式和第二類，現場顯示器的電源應獨立。

(3)行程開關的位置應適當，以保證手車聯鎖桿與行程開關觸點之間的可靠接觸；行程開關的二次接線可以與電流互感器的首先條線路捆綁在一起。手車室部分應穿過機柜總線下方，并固定在底盤上。對于平行柜，當行程開關安裝在柜的右前柱內時，當門關閉時，行程開關的閉合觸點應斷開。
