電工急忙收集:家用配電箱的安裝方法和配電箱的詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

水電工程是裝修的重點，水電安裝對未來生活有著非常重要的影響。配電箱是家庭電路的主控制開關，安裝配電箱與家庭電路的日常控制有關。在這里我們需要特別注意裝飾過程。以下小系列將帶您了解home 配電箱的安裝方法和配電箱的路線圖。

配電箱應滿足以下要求:

1、配電箱屬于外殼和塑料外殼兩種，有開啟和隱藏兩種，盒子必須完好無損。

2.箱內接線母線應分別設有零線、保護接地線和相線，并應完好絕緣。

3.空氣開關的安裝支架應光滑無阻礙，并有足夠的空間。

4.配電箱門板應有檢查透明窗。

主頁配電箱安裝方法:

1.當明裝配電箱，配電箱安裝在墻上時，應使用開口螺栓(膨脹螺栓)固定。螺栓長度一般為預埋深度(75 ~ 150毫米)、箱底板厚度、螺母和墊圈厚度加上約5毫米的“頭部余量”之和。對于較小的配電箱，也可在安裝處預埋木塊(根據安裝孔在配電板四角的位置配電箱)，然后用木螺釘配電箱或配電板固定在木塊上。

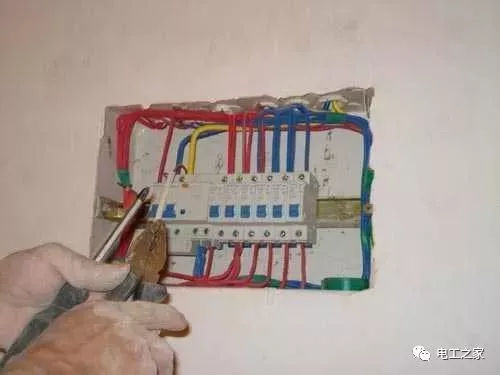

2、暗裝配電箱，配電箱預埋在墻內安裝，砌墻時預留孔洞的長度和寬度應比配電箱大20mm左右，預留深度為配電箱厚度加上孔洞墻面抹灰的厚度。當砌體配電箱時，可通過在箱體和墻體之間填充混凝土來固定箱體。

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電箱四周不應有縫隙，面板四周邊緣應靠近墻面，箱體與建筑物、構筑物的接觸部位應涂防腐漆。

4、配電箱螺旋熔斷器安裝在內部，電源線應連接到中間觸點的端子上，負載線應連接到螺紋端子上。這樣，當熔化的堆芯被裝載和卸載時，不會發生電擊。瓷塞保險絲應垂直安裝。

5.配電箱交流、DC或不同電壓等級的電源應有明顯標志。照明配電箱，應分別設置零線(N線)和保護零線(PE線)母線。零線和保護零線應連接在母線上，不得拼接，并應編號。

6、引出面板時，面板線孔應光滑無毛刺，金屬面板應安裝絕緣保護罩。金屬外殼配電箱外殼必須可靠接地(零)。

配電箱的安裝點是:

1、應安裝在干燥、通風的地方，且無阻礙，使用方便。

2.配電箱不應安裝得太高。安裝標高一般為1.8m，便于操作。

3、進配電箱電管道必須用鎖緊螺母固定。

4、如果配電箱需要開孔，孔的邊緣必須光滑光潔。

5.配電箱嵌入墻體時，應垂直水平，邊緣留有6mm的縫隙。

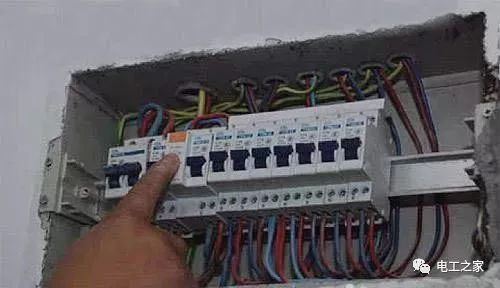

6.配電箱接線應整齊有序，端子螺絲必須擰緊。

7、每圈進線必須有足夠的長度，不得有接頭。

8.安裝后，請注明每個電路的使用名稱。

9、安裝完成后必須清理配電箱內的殘?jiān)?/p>

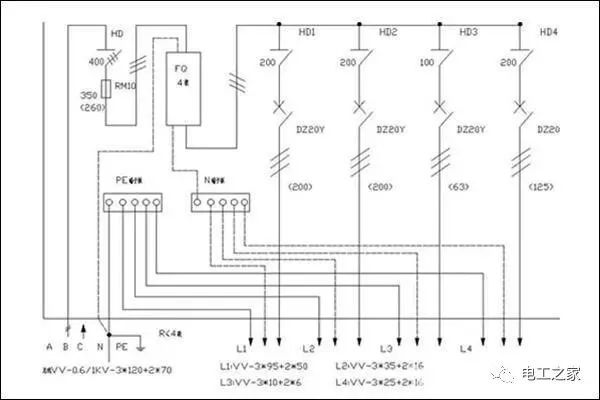

配電箱接線圖:

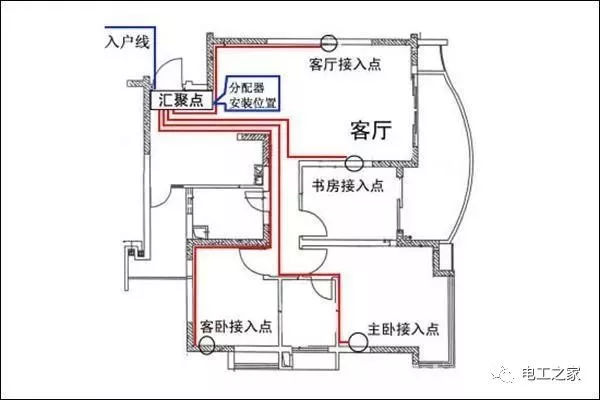

安裝時，Home 配電箱接線圖也很重要。小編輯專門為每個人準備了幾個非常詳細的接線圖。

編者按:家庭用電是我們必須認真嚴格檢查的一部分。如果電路安裝安全、完美，那么它就可以在未來的生活中安全使用，消除家庭中的安全隱患。

更多選型規格報價定制等問題可及時聯系廠家，以上就是電工急忙收集:家用配電箱的安裝方法和配電箱的全部內容。
