配電箱的目的:

電能的合理分配有利于電路的打開和關閉。安全防護等級高，能直觀顯示電路的導通狀態。易于管理等。

通用標準:

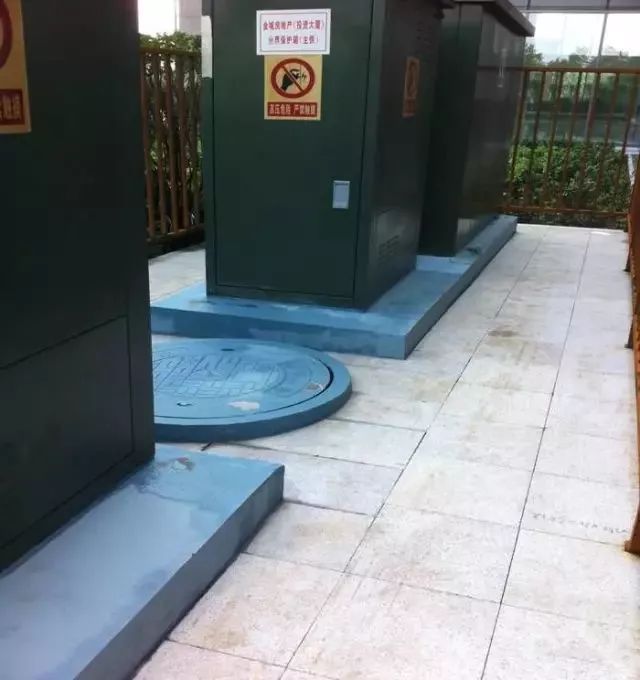

■帶護欄、接地和雨蓋的室外箱；

■基本著色，注重美觀；

■需要3C認證的銘牌。

■低壓電氣設備、器具和材料的額定電壓最高可達1千伏交流電和1.5千伏DC。高壓電氣設備、器具和材料的額定電壓高于1千伏交流電和1.5千伏DC。高壓系統的接線和移交測試必須符合GB50150。

■接地或接零支線必須分別連接到相應的干線上，不允許串聯。

■盒子的鐵皮厚度要求為1.5毫米，家用手表盒可以為1.2毫米，大盒子和地柜應適當加厚。電涌保護器一般采用防雷辦公室或氣象局指定的產品。

■查看設計是否配備泄漏檢測器，配電箱適當?shù)念A(yù)留位置。塑殼開關和漏電保護應符合設計要求。通常，應安裝設備開關。

■對于那些有動力機器的，有必要實施清楚設計的動力控制開關型號和品牌，無論是雙速還是單速控制。

■盒內的設計電線必須符合要求、電線直徑和顏色(與設計的相數和顏色一致)。箱內布線不應靠近箱內開關或設備，以滿足建筑物的實際安裝位置。由圈梁、柱子、門道、剪力墻等引起的缺陷。考慮配電箱監測站測試成本。

■外殼和鎖的要求:鐵殼控制和隱藏及暴露鎖的要求。

■應執行主副罐的電流A值、漏電保護值、運行時間和極限電流。實現開關和單雙極功能。

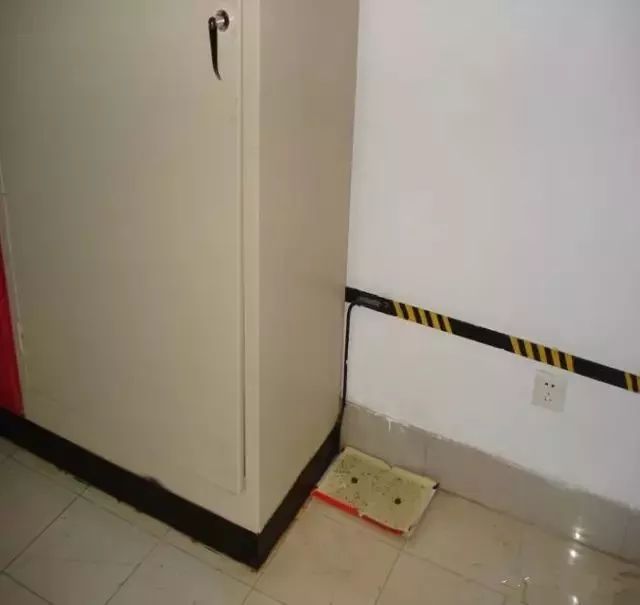

■配電箱箱殼平行接地線，配電柜最好在底部加絕緣板。

■零線和地線排列有序(必須有小的扁平墊和彈簧墊；壓線順序方向正確)；

■盒子和外殼并聯連接，并交叉連接。

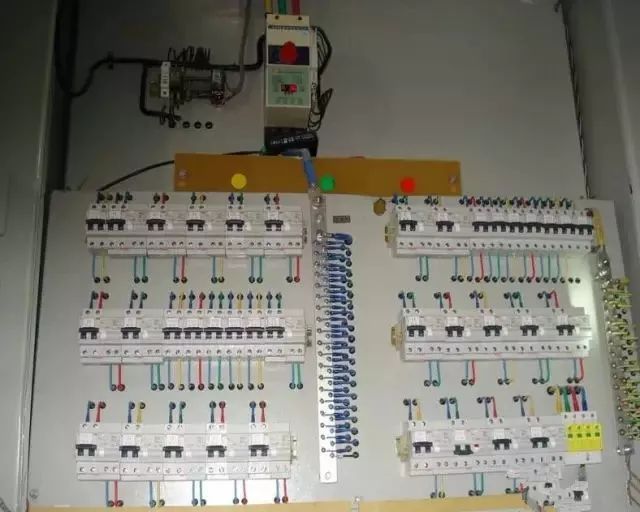

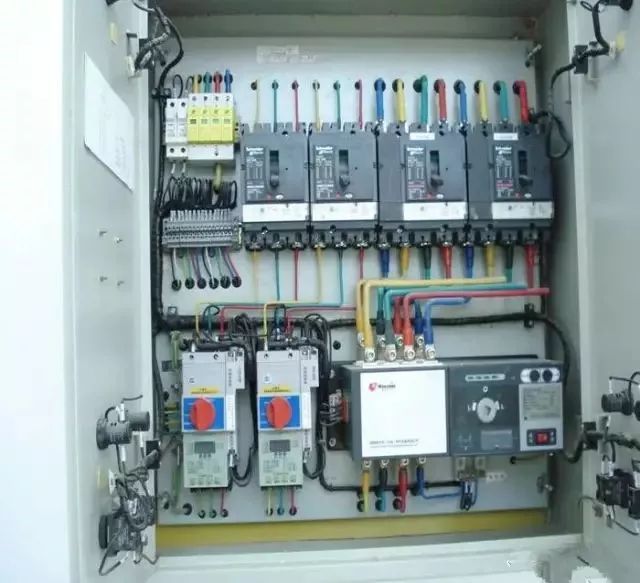

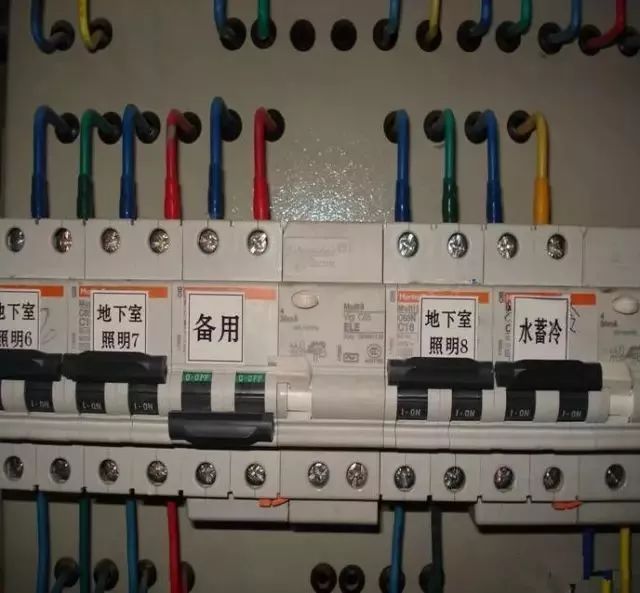

整潔的布線

規定:

■配電箱線路和線對地之間饋線的電阻值大于0.5M歐姆，二次線路的電阻值大于1M歐姆。

■漏電保護裝置的工作電流不大于30mA，工作時間不大于0.1S；

■接線盒面板表面上連接電器、控制臺和其他可移動部件的電線應由多股銅芯線制成，并留有余量。塑料管應套在線束外面，以加強絕緣并捆扎成束。不同的控制回路應針對不同的電壓水平分別進行綁定，并有清晰的標識。與電器連接時，兩端應鉸接，應有不開口的端子或錫制內襯，不得松動或斷裂。

■可旋轉部分的兩端用夾子牢牢固定；

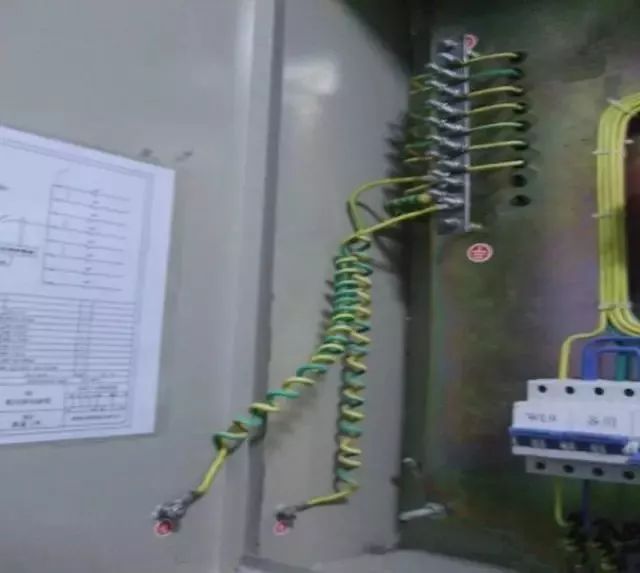

■配電箱和外殼跳線。

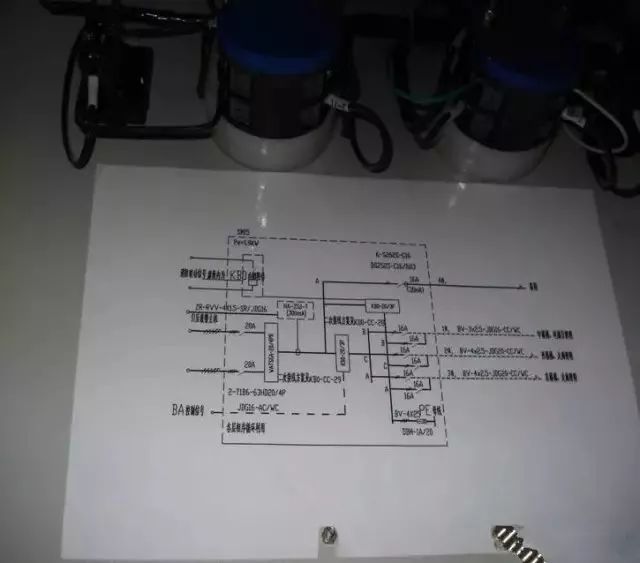

■電路圖被薄膜覆蓋，具有很強的持久性。

■配電箱電纜表示引入位置和回路、電纜的內徑和方向。

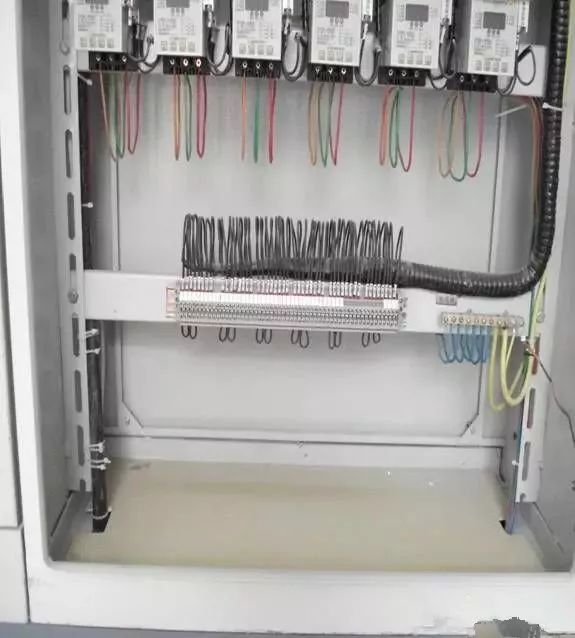

次級線路的綁定

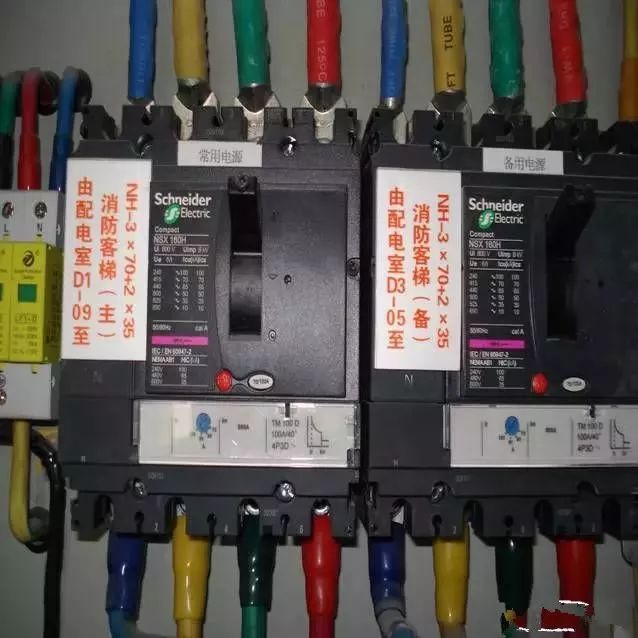

1、切換表打印熱縮管的線端設置

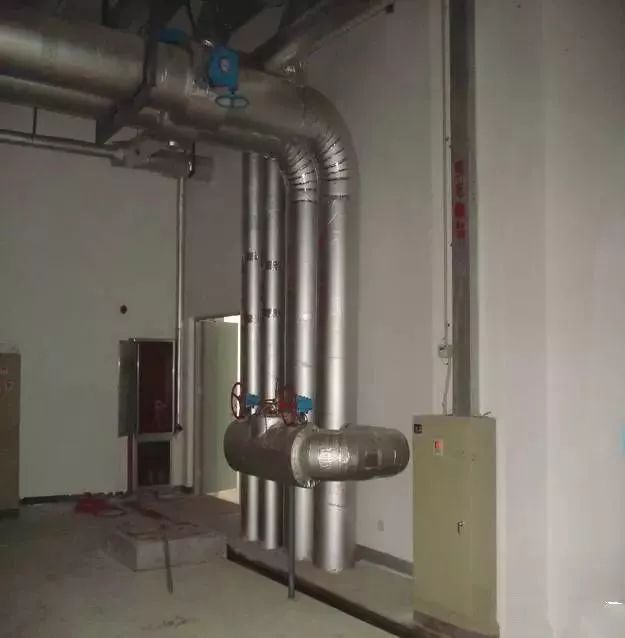

2、不能用配電箱做橋架支架

來源:電力江湖
