高低壓配電柜設計考慮(第一部分)詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

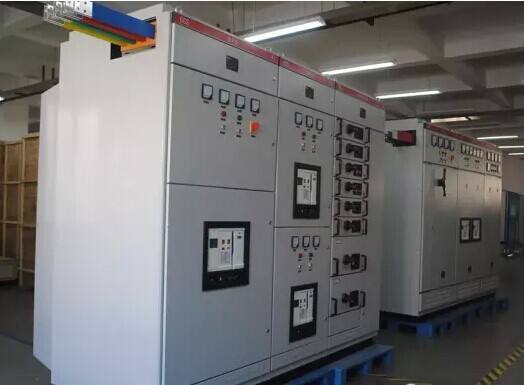

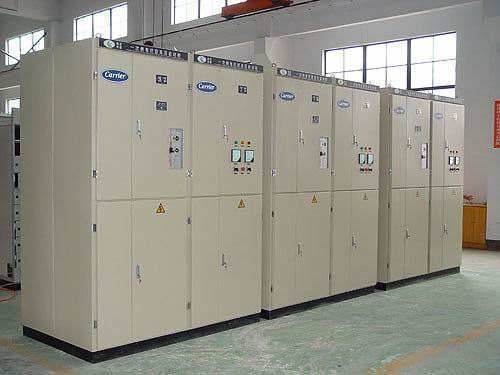

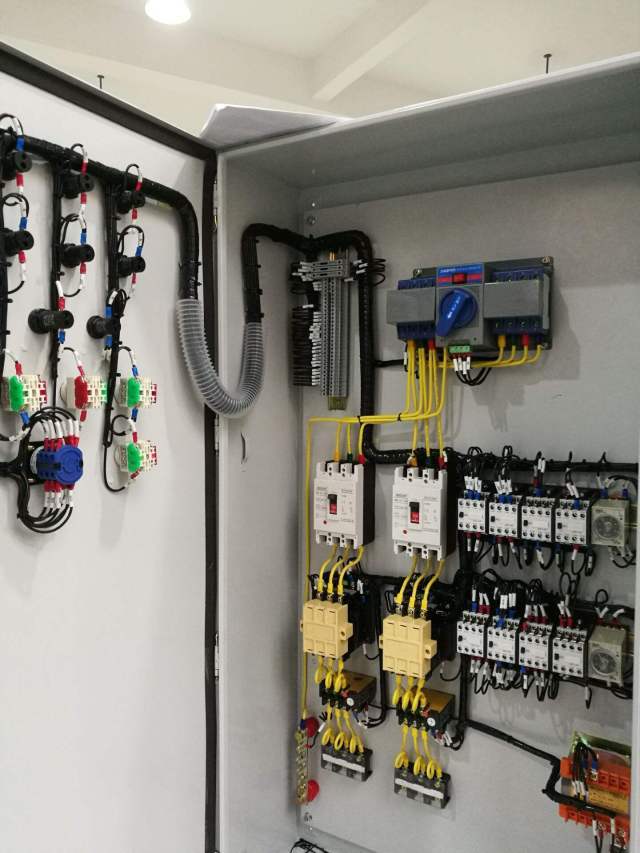

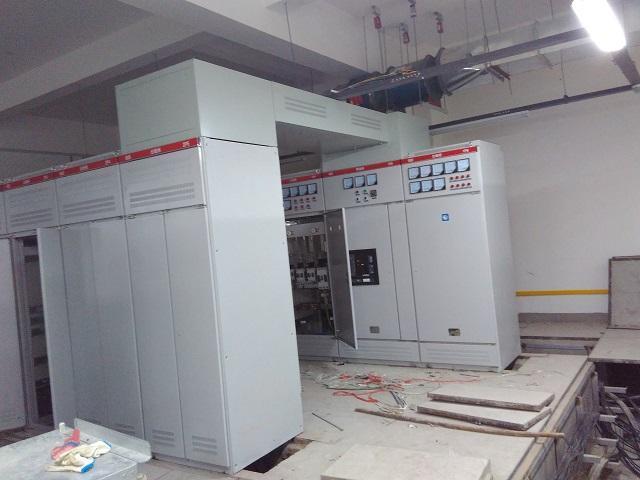

低壓配電柜是供電系統中用于配電、控制、計量和電纜連接的配電設備。通常，高壓開關柜用于供電局和變電站，然后通過變壓器的降壓低壓側引出至低壓配電柜處。配電板每用一次電使用低電壓配電柜，控制箱，開關箱是配電設備中通過裝配一些保護裝置，如開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線等，滿足設計功能要求的設備。

變頻器

1.確保傳輸柜內所有設備接地良好，并使用短粗接地線連接到公共接地點或接地母線。任何與變頻器相連的控制設備(如可編程序控制器)應一起接地，短粗電線也應接地。扁平導體(例如金屬網)是優選的，因為它們在高頻下阻抗低。

2.保險絲用于低壓單元、繼電器和電柜接觸器，以保護它們。當主電網的情況未知時，建議增加一個線路電抗器。

3.確保導電柜中的接觸器具有滅弧功能。交流接觸器使用電阻-電容抑制器，DC接觸器使用“飛輪”二極管，安裝在繞組中。變阻器也非常有效。

4.如果設備在對噪聲敏感的環境中運行，可以使用適當?shù)倪^濾器來減少輻射干擾。同時，為了達到較佳效果，確保過濾器和安裝板之間的良好接觸。

5.信號線較好只從一側進入電氣柜，信號電纜的屏蔽層兩端接地。如無必要，避免使用長電纜?？刂齐娎|首選屏蔽電纜。模擬信號的傳輸線應為雙屏蔽雙絞線。低壓數字信號線較好使用雙屏蔽雙絞線或單屏蔽雙絞線。模擬信號和數字信號的傳輸電纜應分別屏蔽和布線。請勿在同一電纜槽中共享24伏直流電和115/230伏交流電信號！在屏蔽電纜進入電氣柜的位置，電氣柜的外部屏蔽部分和面板應連接到一個大的金屬臺面上。

6、電機電纜應獨立于其他電纜布線，其較小距離為500mm..同時，應防止電機電纜和其他電纜長距離平行運行。如果控制電纜和電源電纜交叉，應盡可能以90度角交叉。同時，電機電纜和控制電纜的屏蔽層必須用合適的夾子固定在安裝板上。

配電柜及高低壓配電室的其他配電設備都是供電系統中極其重要的動力設備。特別重要的是要仔細了解高低壓配電柜和其他配電設施的安全問題。廣州盛杰機電有限公司是一家專業從事機電一體化工程設計、安裝和維護的公司。公司主要服務于中小型企業和單位的非標準自動化、液壓控制設備、恒壓控制系統、污水處理站和電氣柜的設計、制造和改進。用較熱情的服務換取您的信任，歡迎來電咨詢，竭誠為您服務！

更多選型規格報價定制等問題可及時聯系廠家，以上就是高低壓配電柜設計考慮(第一部分)全部內容。
