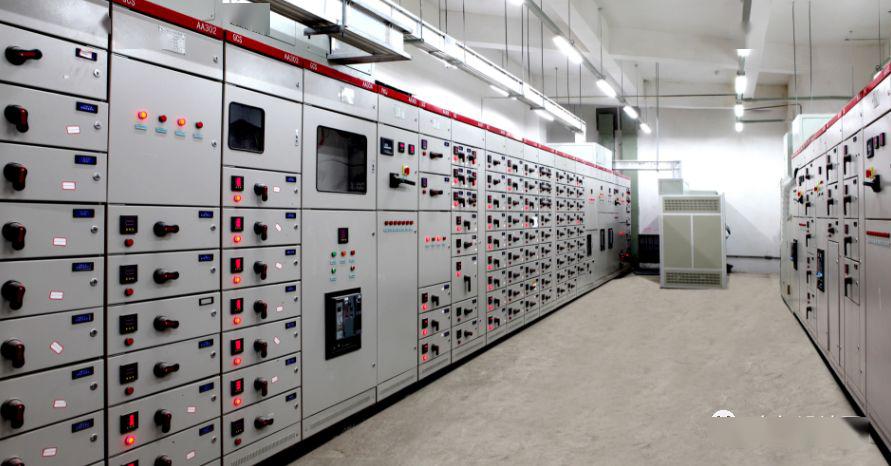

低壓配電室一般指10kV或35kV站用帶變壓器出口的400伏配電室。低壓負荷的室內配電場所稱為配電室，主要向低壓用戶分配電能。它們配有中壓進線(可能有少量出線)、配電變壓器和低壓配電裝置。

10kV及以下電壓等級設備的設施分為高壓配電室和低壓配電室。高壓配電室一般指6 kv-10 kv高壓開關室；低壓配電室一般指10kV或35kV站用帶變壓器出口的400伏配電室。

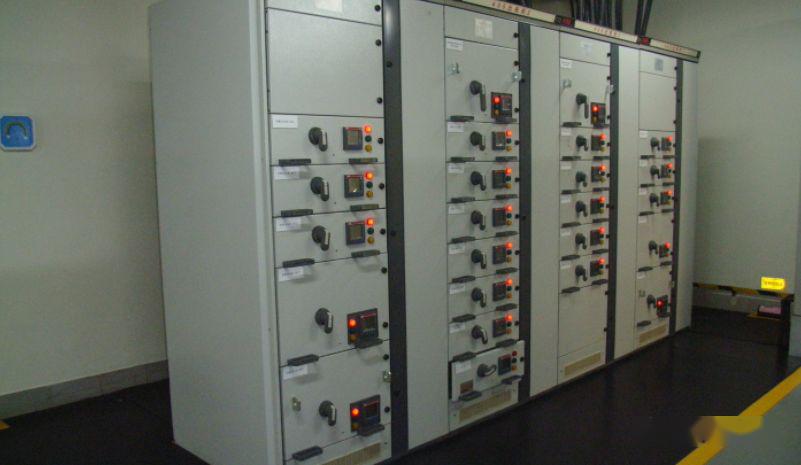

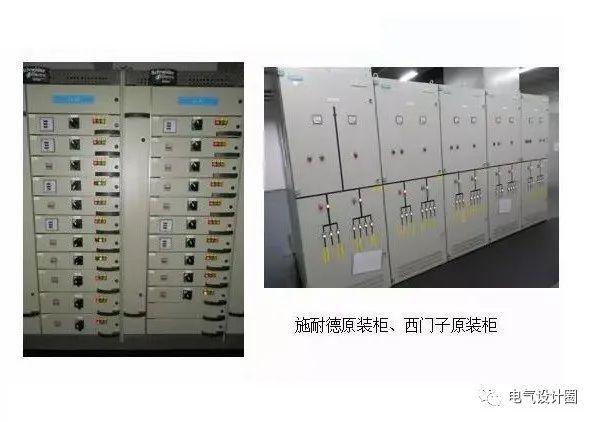

1.普通低壓配電柜柜式

(1)低壓提取公式配電柜:GCK，GCS，MNS

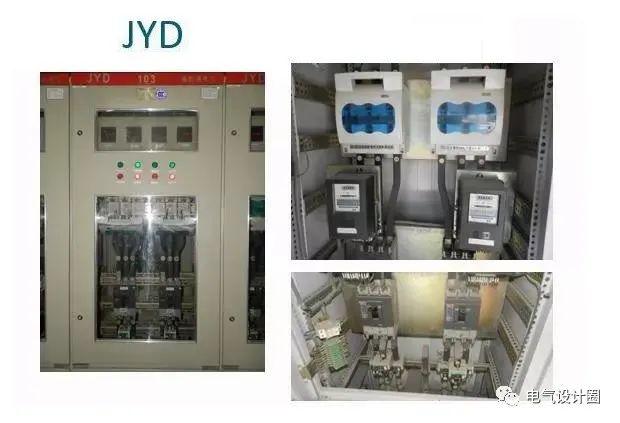

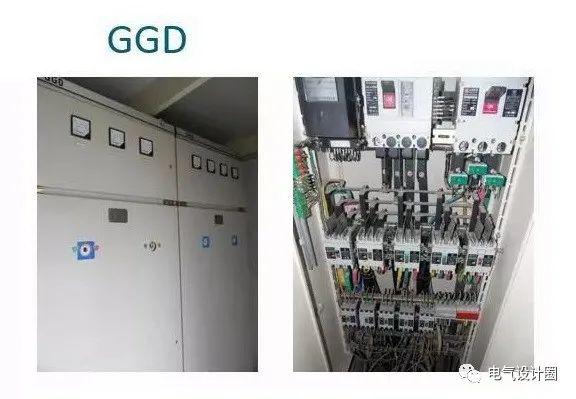

(2)低壓固定開關配電柜:JYD，GGD

(3)全封閉式分體式配電柜:gfb2008(低底座配電室的新型柜式)

(4)照明或電力配電箱:PGL(配電間較少使用)

2.GCK，GCS，MNS機柜

(1)不同的特征

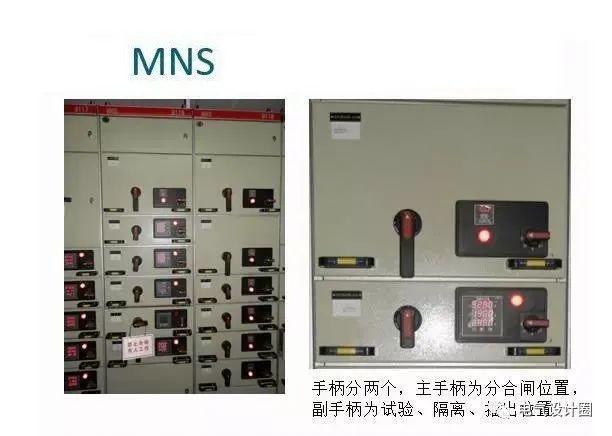

MNS設計緊湊，結構通用性強，裝配靈活，技術性能高，裝配方便，不需要特殊復雜的工具。

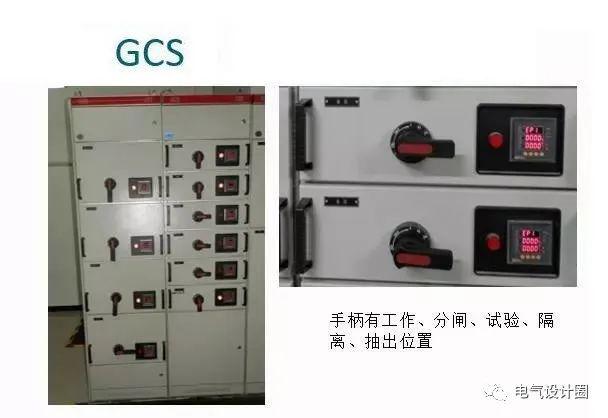

GCS功能單元和隔間之間的分隔清晰可靠。一個單元的故障不會影響其他單元的工作，因此故障被限制在較小范圍內。匯流條的平行排列使器件具有良好的動態和熱穩定性，并能承受80/176kA短路電流的沖擊。

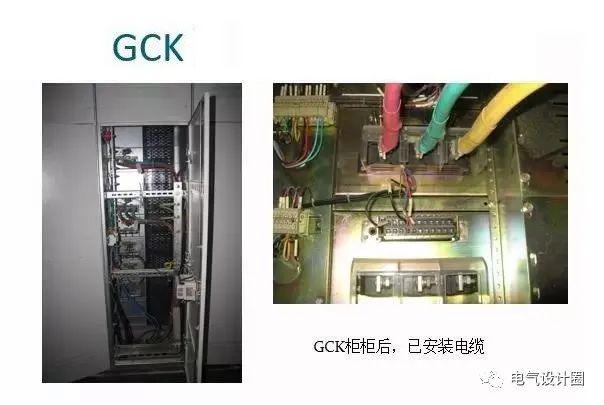

GCK機柜框架由型鋼制成，由三維角板定位，螺栓連接，無焊接結構，避免焊接變形和應力，提高安裝精度。桿架和零件的安裝孔根據模數E = 25mm毫米而改變；內部結構鍍鋅，外部零件酸洗和磷化，然后噴涂靜電環氧粉末。

(2)主母線額定電流不同

一般情況下，GCK，GCS的主母線額定電流≤4000A，而MNS的主母線額定電流≤6300A。

(3)主母線布局不同

CGK水平母線采用頂部直接送絲式，而GCS、MNS的主水平母線采用柜體后側送絲式。

(4)較小功能單元模塊的差異

GCK的較大功能單位是模塊，GCS是1/2模塊，而MNS是1/4模塊。

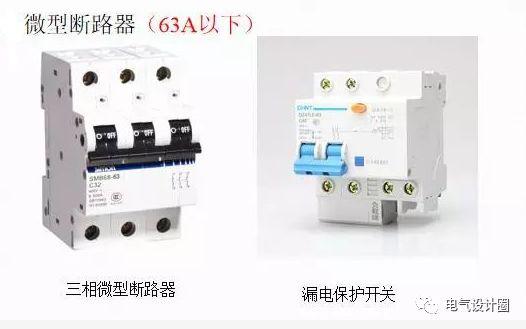

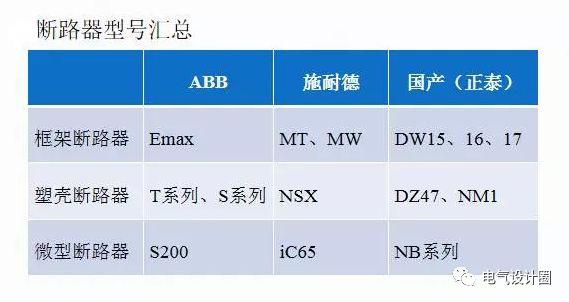

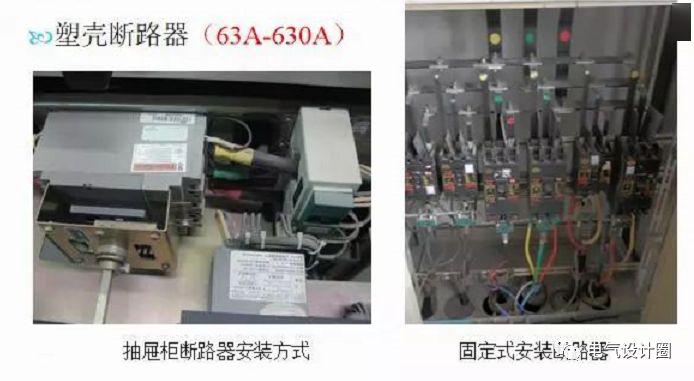

3.低壓斷路器

(1)低壓斷路器的功能:首先，它作為電路的開關來斷開和斷開電路；其次，它用于線路保護。通用斷路器具有過流保護和短路保護。增加欠壓線圈可以提供欠壓保護。增加漏電模塊可以有漏電保護；一般來說，沒有過壓保護，過壓保護需要一個過壓繼電器。

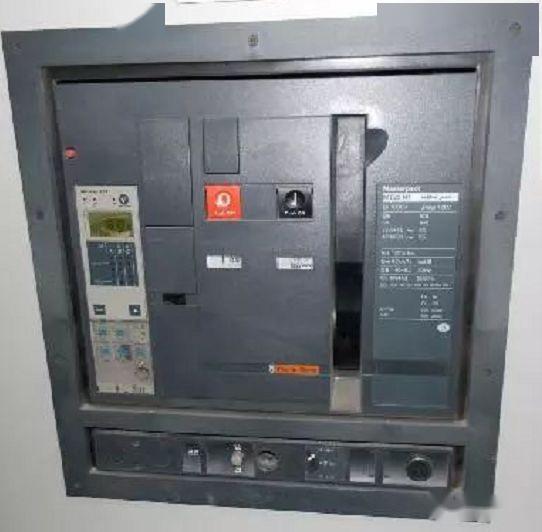

(2)技術指標:額定電流、重癥監護室額定短路分?jǐn)嗄芰?、集成電路額定短路分?jǐn)嗄芰ΑCW短期耐受電流。通用斷路器(框架開關)額定電流高于630安，較高可達6300安。

(3)低壓斷路器內部附件:欠壓跳閘裝置、報警觸點、輔助觸點、合閘線圈和分路跳閘裝置。

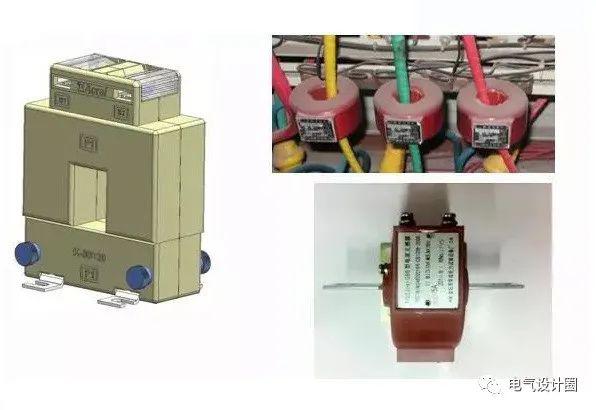

4.電流互感器

(1)電流互感器的作用:為了保證電力系統的安全經濟運行，必須對電力設備的運行進行監測和測量。一般測量和保護裝置不能直接連接到主高壓設備。相反，一次系統的大電流需要按比例轉換成小電流，以供測量?jī)x器和保護裝置使用。

(2)電流互感器的接線應符合串聯原則:一次繞組應與被測電路串聯，二次繞組應與所有儀表負載電流互感器串聯。

(3)電流互感器的常見類型:喇叭型(供電公司常用于低壓計量)、穿芯型和敞開式。

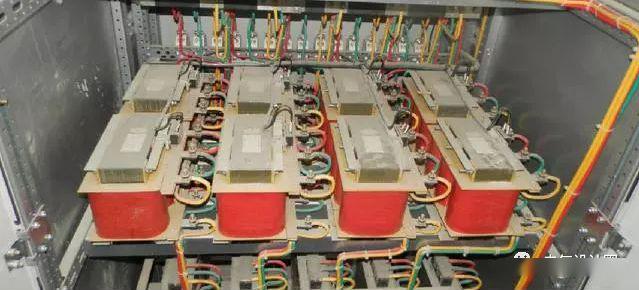

5.反應堆

反應器一般有以下兩種功能:

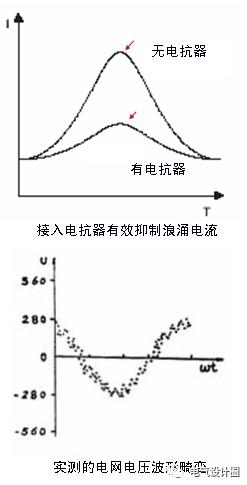

(1)抑制浪涌

在大功率電力電子電路中，通常在接通時產生大的浪涌電流(浪涌電流)。雖然浪涌電流的作用時間很短，但其峰值非常大。例如，電弧爐、大型軋機、大型開關電源、不間斷電源、變頻器等的啟動浪涌電流。經常超過正常工作電流100倍以上。在輸入側串聯電抗器可以有效抑制浪涌電流。(在關閉時，電抗器處于高阻抗?fàn)顟B(tài)(相當于開路))。

(2)抑制諧波電流

隨著電力電子技術的廣泛應用，我國電網中增加了大量的非線性負載，如交流DC電源、不間斷電源、變頻器等。它們都在切換模式下工作。這些以開關模式運行的耗電設備經常成為諧波電流的來源，“污染”電網并扭曲電網的電壓波形。諧波的危害之一是中心線過載、發熱和燃燒。電抗器的連接能有效抑制諧波污染。

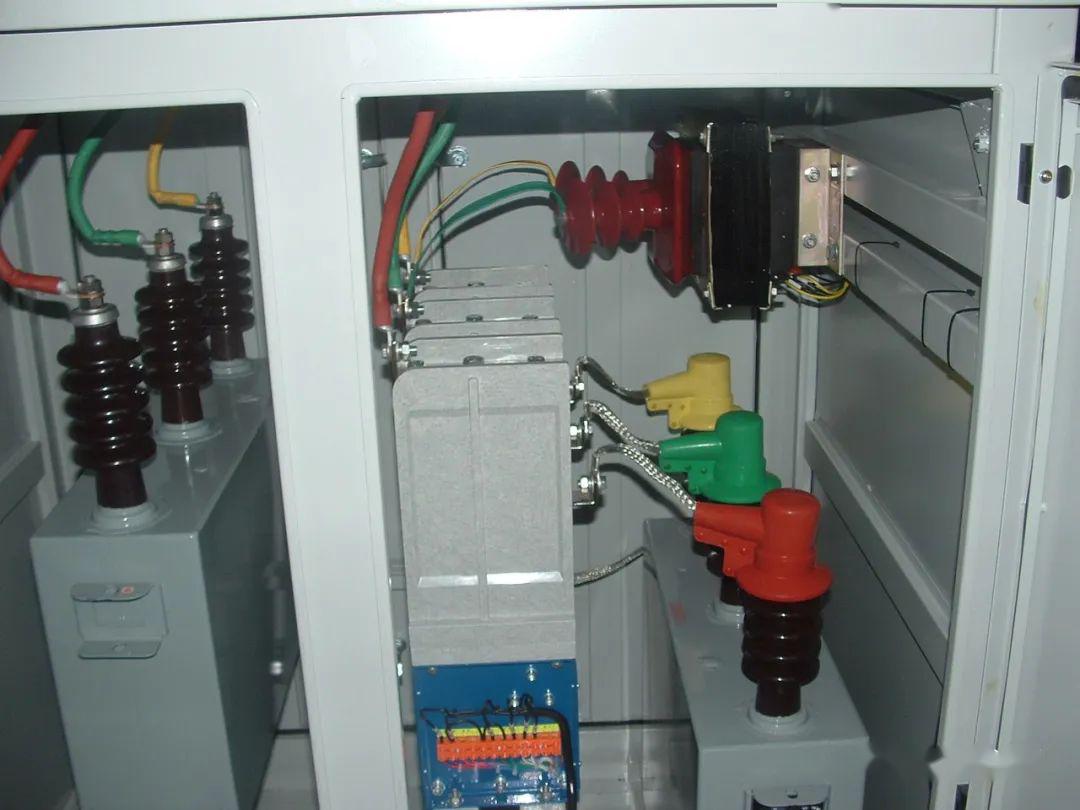

6.電容器

(1)功能:在供電系統中起到提高電網功率因數、降低供電變壓器和輸電線路損耗、提高供電效率和改善供電環境的作用。合理選擇補償裝置可以較大限度地降低網絡損耗，提高電網質量。

(2)配置原則:變壓器容量的1/3。

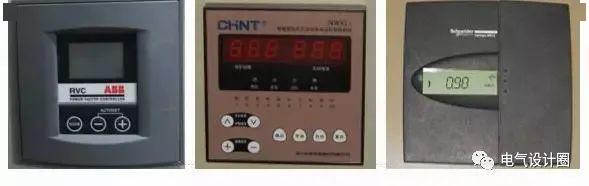

7.功率因數控制器(ABB-RVC)

(1)功能:控制電容器的切換時間和順序。

(2)電容器的運行方式:按順序放入，先放入，再分入。

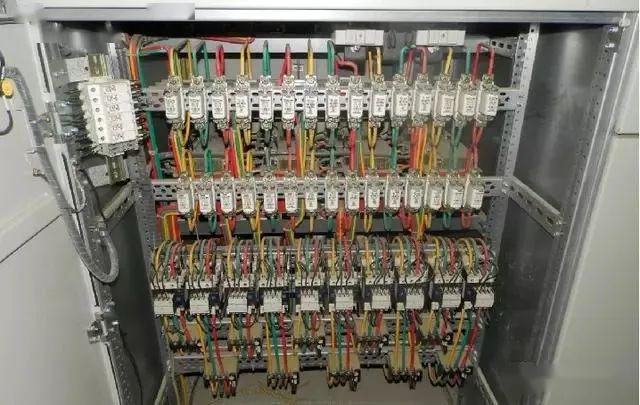

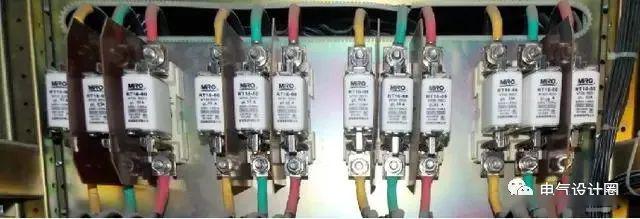

8.融合

功能:當電路故障或異常時，電流持續增加，增加的電流可能會損壞電路中一些重要或有價值的器件，還可能燒毀電路，甚至引起火災。如果保險絲正確安裝在電路中，當電流異常升高到一定高度時，保險絲會自動熔斷，在一定時間切斷電流，從而保護電路的安全運行。

如果電路中安裝了斷路器，則不需要保險絲。熱繼電器需要與交流接觸器結合使用。當過載發生時，熱繼電器上的觸點斷開并切斷控制電路，因此目前控制電路中通常使用保險絲。

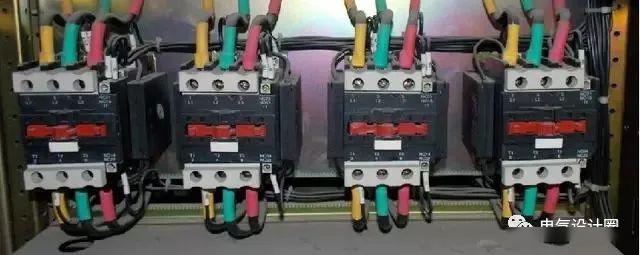

9.接觸器(電容器專用)

功能:輸入或切斷低壓并聯電容器。接觸器配有浪涌電流抑制裝置，可有效降低合閘浪涌電流對電容器的影響，抑制開斷時的過電壓。

10.熱動繼電器

熱繼電器是一種監測電機工作電流的保護元件。如果電機電源電路中沒有熱繼電器，當電機異相、過載、繞組短路等故障時，控制電路無法及時切斷電機電源，這將進一步擴大故障范圍，造成更大的損失。

當電機在正常工作電流下不工作時，一旦電流超過設定值，電路中的熱電阻線就會發熱，導致雙金屬片變形，推動執行開關，斷開控制電路，保護電機的安全。

2

工作原理:由于電流流入熱元件產生的熱量，不同膨脹系數的雙金屬板會發生變形。當變形達到一定距離時，推動連桿動作，斷開控制電路，使接觸器斷電，主電路斷開，實現過載保護。

電容器的損壞主要是由過電壓或短路造成的，過載影響小。熱繼電器主要用于電動機的過載保護，因此不適合用熱繼電器來保護電容器。

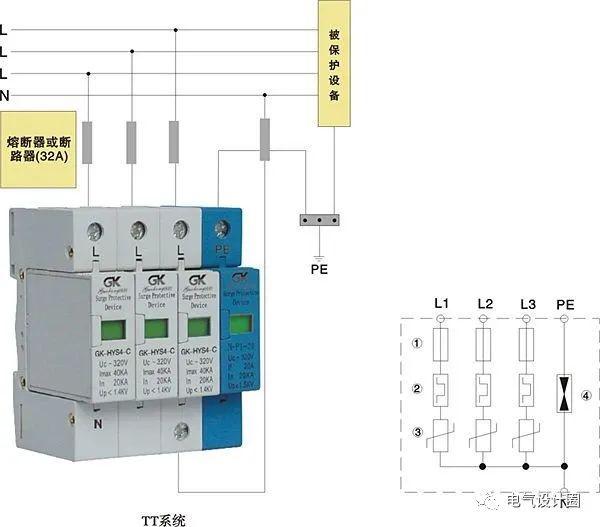

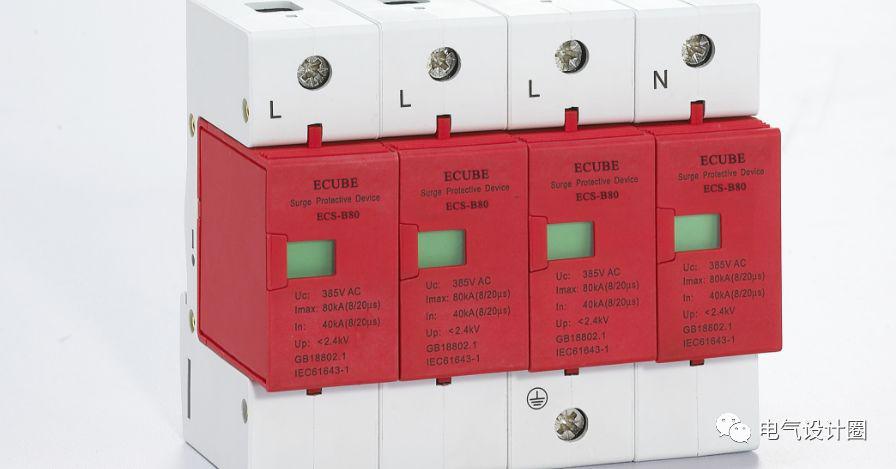

11.浪涌電壓保護器

電涌保護器(電涌保護器)是電子設備防雷不可缺少的裝置。過去，它常被稱為電涌保護裝置“電涌放電器”或“過電壓保護裝置”，英文縮寫為SPD。

(1)電涌保護器的作用是將電力線和信號傳輸線的瞬時過電壓限制在設備或系統能夠承受的電壓范圍內，或向地面釋放強雷電電流，以保護受保護的設備或系統免受沖擊和損壞。

電涌保護器的類型和結構根據不同的目的而不同，但是它至少應該包括非線性電壓限制元件。

(2)電涌保護器的基本元件包括:放電間隙、充氣放電管、變阻器、抑制二極管和扼流線圈。

◆◆

◆◆
