我們知道，一般情況下配電箱可分為三級配電二級保護，即有三級配電箱:總配電箱(1級配電箱)，分配電箱(2級配電箱)，開關箱(3級配電箱)。當安排和安裝級別3 配電箱時，我們通常不知道如何設置級別3 配電箱。那么，我國的需求標準對于設置配電箱有什么具體要求？接下來，讓我們與你分享。

一級和三級配電和二級漏電保護的一般要求

1.施工現場的配電系統應采用三級配電和二級漏電保護；

2.電氣設備必須有自己獨立的專用開關箱；

3.漏電保護器的參數應匹配、靈敏、可靠。

4.總配電箱且開關箱應配有漏電保護器分配電箱且開關箱、開關箱與電氣設備之間的距離應符合規范要求；

二、總計配電箱設置

1.配電箱箱體的結構、箱體內部件的設置和使用應符合規范要求。

2.配電箱、開關箱電器可靠、完好，進出線整齊。

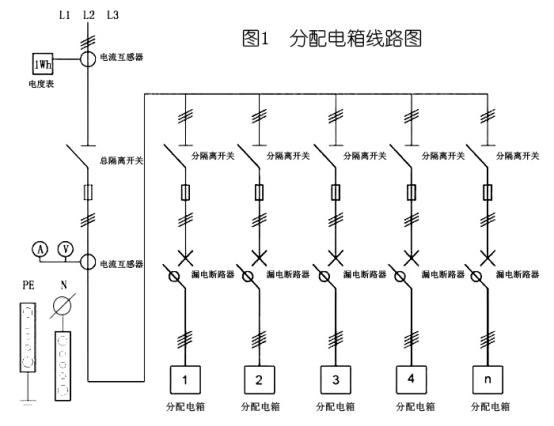

三、分配電箱，開關盒設置

1.箱體的結構、箱體內部件的設置和使用應符合規范要求。

2.配電箱、開關箱電器可靠、完好，進出線整齊。

四、具體設計要求如下:

1.總數配電箱可設置在N點配電箱以下，點數配電箱可設置在N開關盒以下；total 配電箱應位于電源相互競爭的區域，score 配電箱應位于電氣設備或負荷相對集中的區域，score 配電箱與開關箱之間的距離不得超過30m，開關箱與開關箱控制的固定電氣設備之間的水平距離不得超過3m。(摘自JGJ 46-2005第8.1.2條)

2.開關箱內漏電保護器的額定漏電動作電流不大于30mA，額定漏電動作時間不大于0.1s；潮濕和腐蝕性介質場所使用的漏電保護器應采用防濺產品，額定漏電動作電流不大于15mA，額定漏電動作時間不大于0.1s(摘自JGJ 46-2005第8.2.10條)

3.總介質漏電保護器的額定漏電動作電流應大于30mA，額定漏電動作時間應大于0.1s，但額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA·s
