每個級別配電箱的配置標準是什么？

分析1:

一級箱:一個主空氣開關和一個主漏電開關，必須是三相四線加保護零線(即接地線)。開關的尺寸應根據實際功耗選擇，且至少應為80A或更大。

二次箱:4個60A空氣開關和4個60A漏電開關。

三級箱:32A空氣開關和32A漏電開關各3個，一個空氣開關和一個漏電開關可安裝在可移動的三級箱內，然后在箱內安裝3個3插座。

注意:所有電線和電纜必須有保護零線(接地線)。不要貪婪，要省錢。事故會帶來麻煩。

分析2:

從低壓電源引入的總配電設備開始，到末端照明支路配電箱為止，配電級數一般不超過3級，每級配電線路不超過30m。如果變電站內低壓配電設備的配電級數一般不超過4級，總配電線路的長度一般不超過200米，每條干線的計算負荷電流一般不超過200安..

臨時用電安全技術措施包括兩個方面:

一是采取安全用電的技術措施；

二是為確保用電安全和供電可靠性而采取的各種組織措施，包括建立各種制度、組織和管理等。

安全用電措施應包括以下內容:

1.安全用電的技術措施

(1)保護接地

指電氣設備的不帶電金屬外殼與接地電極之間的可靠電連接。其功能是當電氣設備的金屬外殼帶電時，如果人體接觸外殼，由于人體的電阻遠大于接地體的電阻，大部分電流通過接地體流向地面，而流過人體的電流非常小。此時，只要控制好接地電阻(一般不超過4ω)，就可以減少觸電事故的發生。然而，在TT供電系統中，這種保護方式的設備外殼電壓對人體仍然相當危險。因此，該保護方法僅適用于TT供電系統的施工現場，按規定接地電阻不大于4ω。(TT模式供電系統是指直接將電氣設備的金屬外殼接地的保護系統，稱為保護接地系統，也稱為T(mén)T系統。首先個符號T表示電力系統的中性點直接接地。第二個符號T表示負載設備未連接到帶電體的外露金屬導電部分直接接地，無論系統如何接地。TT系統中負載的所有接地稱為保護接地)

(2)保護接零

在電源中性點直接接地的低壓電力系統中，電力設備的金屬外殼直接與供電系統中的零線或?qū)Ｓ昧憔€(xiàn)電連接，這稱為保護接零。它的作用是當電氣設備的金屬外殼帶電時，短路電流通過零線形成閉合電路，使其變成單相短路故障。因?yàn)榱憔€(xiàn)的阻抗很小，所以短路電流很大，通常比額定電流大幾倍甚至幾十倍。如此大的單相短路將使保護裝置動作迅速準確，切斷事故電源，確保人身安全。供電系統是一個零保護系統，即總氮系統。(TN模式電源系統是連接電氣設備金屬外殼和工作零線的保護系統。它被稱為零連接保護系統，用總氮表示。)

保護零線是否與工作零線分開可分為三種供電系統:三相交流、三相交流和三相C-S供電。

1)總氮-碳供電系統。它的工作零線也作為一個零保護線。該電源系統通常被稱為三相四線系統。然而，如果三相負載不平衡，零線上就有不平衡電流，因此連接到保護線上的電氣設備的金屬外殼具有一定的電勢。如果中性線斷開，保護接零的泄漏設備外殼被充電。因此，這種供電系統有一定的缺點。

2)TN-S供電系統。它是一種嚴格隔離工作零線N和電源處特殊保護線PE的供電系統，也稱為三相五線制。其優點是專用保護線上沒有電流，專用于接收故障電流，保證保護裝置的運行。應該特別指出的是，聚乙烯線不能斷裂。聚乙烯線路應在電源端反復接地。

3)總氮-C-S供電系統。如果一臺變壓器在施工現場與其他單位共用，或者該變壓器在施工現場的中性點不與PE線相連，則為三相四線供電系統。當施工現場必須采用專用保護線PE時，可在施工現場主箱中性線反復接地后引出專用保護線。這種系統被稱為T(mén)N-C-S供電系統。

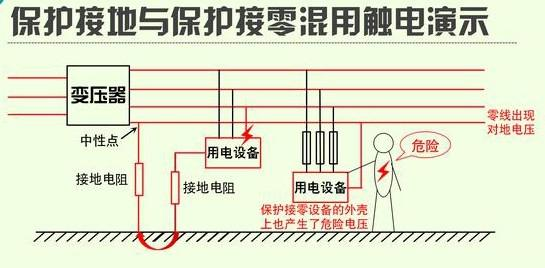

施工時應注意:除主箱外，不允許有N線和PE線連接，PE線上不允許安裝開關和保險絲，PE線不允許接地。Pe線不得進入漏電保護器，因?yàn)榫€(xiàn)路末端的漏電保護器會使前一個漏電保護器動作。無論采用保護接地還是零接地，必須注意的是，同一系統中的某些設備不允許接地，其他設備不允許零接地。因?yàn)樵谕粋€(gè)系統中，如果有些設備采用接地，有些設備采用接零，當采用接地的設備與外殼碰撞時，零線的電位會上升，從而給所有接零的設備外殼帶來危險電壓。

設置漏電保護器:

1)施工現場和開關箱的總數配電箱應至少設置兩級漏電保護器，兩級漏電保護器的額定漏電動作電流和額定漏電動作時間應合理匹配，具有分級保護功能。

2)開關箱內必須安裝漏電保護器。除了零保護，漏電保護器必須安裝在施工現場所有電氣設備的設備負載線的首端。

3)漏電保護器應安裝在配電箱電源隔離開關的負載側和開關箱電源隔離開關的負載側；

4)漏電保護器的選擇應符合GB 6829-86《漏電動作保護器(剩余電流動作保護器)》的要求，開關箱內漏電保護器的額定漏電動作電流應不大于30mA，額定漏電動作時間應小于0.1s。在潮濕和腐蝕性介質中使用的漏電保護器應為防濺產品。額定漏電動作電流不大于15mA，額定漏電動作時間不超過0.1s

安全電壓

安全電壓是指在接觸過程中，不穿戴任何防護設備，不會對人體各部位造成任何損傷的電壓。

中國國家標準GB3805 - 83“安全電壓”規定了五個等級的安全電壓值:42、36、24、12和6V。同時，還規定當電氣設備超過24V時，必須采取保護措施，防止與帶電體直接接觸。

安全電壓照明器應用于以下特殊場所:

1)隧道、人防工程、高溫場所、導電粉塵或距地面2米以下的燈具的照明，供電電壓不得大于36

2)在潮濕和易接觸的帶電體中，照明電源電壓不得大于24V。

3)在特別潮濕的地方，在地面、鍋爐或?qū)щ娦院玫慕饘偃萜髦泄ぷ鞯恼彰麟娫措妷翰坏么笥?2V。

分析3

1)配電系統應設置室內總配電板，室外得分配電箱或室外總得分配電箱和得分配電箱并實行分級配電。

2)電源配電箱和照明配電箱應分開設置。如果它們放在同一個配電箱中，電源和照明線路應分開設置，照明線路接線應連接到電源開關的上側。

3)配電箱按較終等級配電箱分布。開關盒應該有一個開關和一個開關。每個電氣設備都應該有自己的開關盒。嚴禁用一個開關直接控制兩個或多個電氣設備。

4) Total 配電箱應位于電源附近，sub 配電箱應安裝在電氣設備或負載相對集中的區域。點配電箱開關箱與開關箱之間的距離不得超過30m，開關箱與開關箱控制的固定電氣設備之間的水平距離不得超過3m。

5)配電箱，開關箱應安裝在干燥、通風和常溫的地方。不得安裝在氣體、煙氣、蒸汽、液體及其他有嚴重?fù)p壞的有害介質中。不得安裝在易受外部固體物沖擊、強烈振動、液體飛濺和熱源烘烤的地方。配電箱，開關箱周?chē)鷳?yīng)有足夠的空間供兩人同時工作，周?chē)坏枚逊欧恋K操作和維護的物品。

6)配電箱，開關箱安裝應正確牢固，移動箱應安裝在牢固的支架上。固定配電箱，開關箱下蒙皮與地面的垂直距離應大于1.3m，小于1.5m..移動得分配電箱，開關箱下蒙皮與地面的垂直距離為0.6~1.5m..配電箱，開關箱由鐵板或優質絕緣材料制成，鐵板的厚度應大于0.5毫米

7)配電箱，開關箱內電線的進線口和出線口應位于箱體底部，嚴禁位于箱體頂部、側面、背面或門。

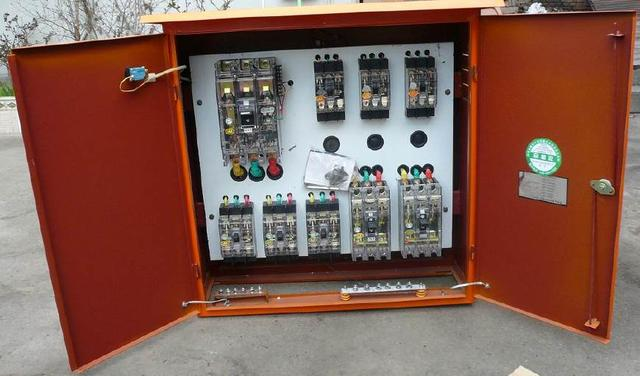

電氣設備的安裝

1)配電箱電器應先安裝在金屬或非木質絕緣電器安裝板上，然后整體緊固在配電箱箱內，金屬板與配電箱箱體應電連接。

2)配電箱，開關箱內的各種電器應緊固在指定位置的安裝板上，不得歪斜或松動。電氣設備、設備與電路板之間的距離應符合相關工藝標準的要求。

3)配電箱，開關箱中的工作零線應通過端子板連接，并應與保護零線端子板分開。

4)配電箱,開關箱內的導線采用絕緣導線連接，導線截面型號,并應嚴格遵循臨時用電圖紙標明的截面。各種儀表之間的連接線應采用截面不小于2.5mm2的絕緣銅導線，導線接頭不得松動，不得有外露帶電部件。

5)各種箱體金屬框架、金屬箱、金屬電氣安裝板和正常非帶電的電器金屬底座的箱體、外殼等。必須用接零保護，保護零線應通過端子板連接。
