在我們的建筑電氣嵌入式項目中，設計院的設計藍圖是必不可少的！那么我們的電工學徒肯定會想學習更高水平的知識，同時跟隨師傅一段時間，并能夠根據計劃嵌入每條路線?？傁到y(tǒng)圖是主系統圖和班組長系統圖。然后安排工人去工作！因此，很少有學徒有機會接觸到這一點！但是如果你想有所發展，擁有自己的電氣工程合同會對你有所幫助。如何報價使用什么材料！

建筑電氣藍圖中配電箱系統圖的符號和字母是什么意思？我們來談?wù)劙桑?/p>

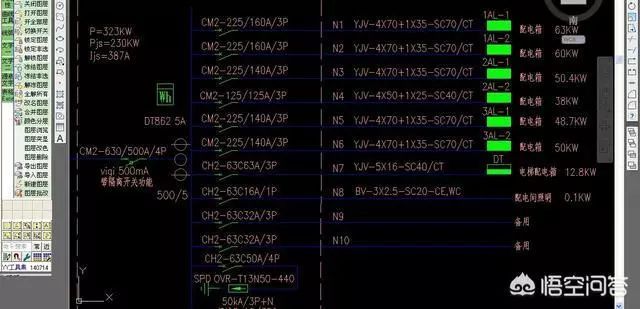

一。一般來說，從主箱到每層樓的回路箱是N1到n....！如圖所示

主軸承軸瓦

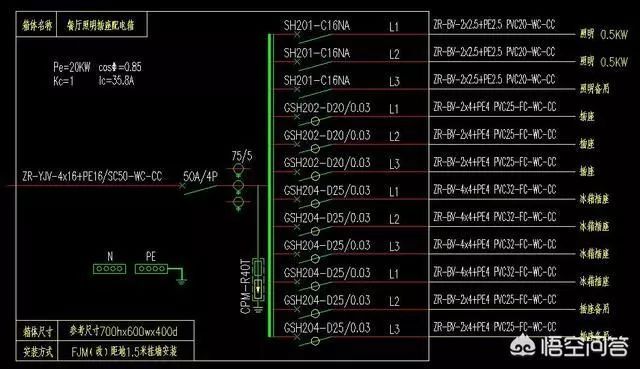

兩個。下圖顯示了一個普通的家用開關盒。L1、L2和L3用于三相380伏功耗，代表黃色、綠色和紅色相序，分別匹配漏電保護器或空氣開關！

220伏家庭配電箱基本上使用WL1...或者我們...為了表示電路的數量:

娛樂場所和辦公場所基本上由W1至W表示....因?yàn)橛性S多照明電路參與其中！如圖所示:

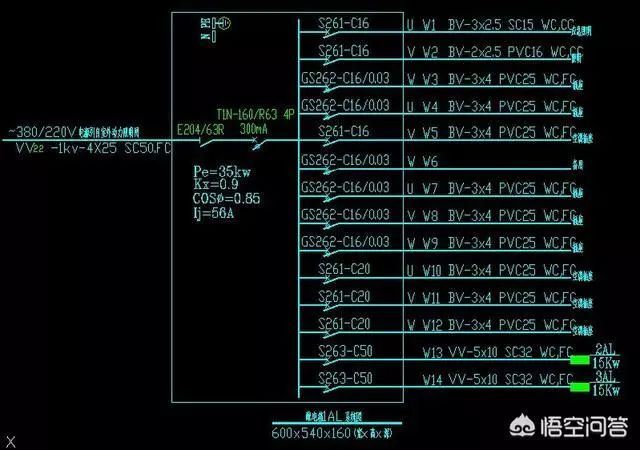

三個。讓我告訴你系統圖的含義。下圖是一個例子。

讓我們依次拍下上面的照片:

1.S26C16是1P16A斷路器。

2.第三行的紫外線和紫外線代表相序。

3.W1、W2、W3、W4等。表示照明、插座等電路的數量。

4.BV指聚氯乙烯銅芯硬線，ZRBV指阻燃聚氯乙烯銅芯硬線，RBV指聚氯乙烯銅芯多股軟電線，YJV22指鎧裝電纜。?！癇V3X2.5表示三根2.5平方的硬線，BV3X4表示三根4平方的硬線。

5.SC15、32、50、70代表焊接螺紋鋼管，SC代表焊接鋼管符號，16、32等。代表鋼管型號！有JDG和KBG鋼管與配件，如接頭彎曲等。聚氯乙烯20意味著20聚氯乙烯穿線管！PC20表示線圈！等等！

6.wc、cc、fc和ct分別代表

廁所表明它藏在墻里面。

CC隱藏在天花板里。

光纖通道埋在地下。

CT顯示它安裝在橋上。

廁所/廁所是指墻內部分和地面部分。
