[配電箱用途]電能的合理分配有利于電路的打開和關閉。具有安全防護等級高、能直觀顯示電路導通狀態、便于管理等優點。

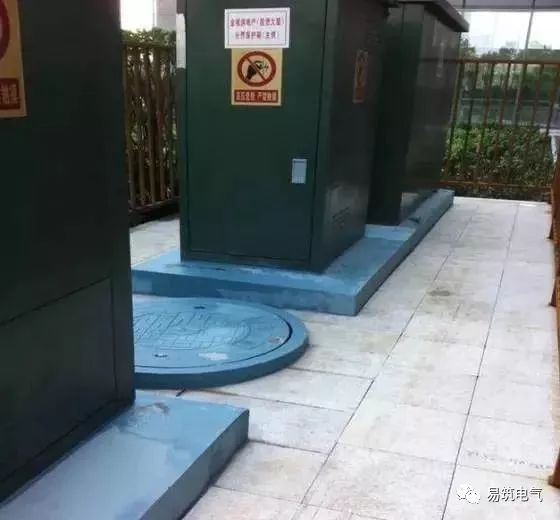

■帶護欄、接地和雨蓋的室外箱；

■基本著色，注重美觀；

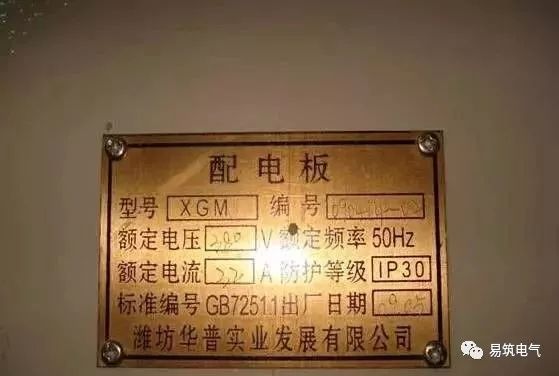

■需要3C認證的銘牌。

通用標準:

■低壓電氣設備、器具和材料的額定電壓較高可達1千伏交流電和1.5千伏DC。高壓電氣設備、器具和材料的額定電壓高于1千伏交流電和1.5千伏DC。高壓系統的接線和移交測試必須符合GB50150。

■接地或接零支線必須分別連接到相應的干線上，不允許串聯。

■盒子的鐵皮厚度要求為1.5毫米，家用手表盒可以為1.2毫米，大盒子和地柜應適當加厚。電涌保護器一般采用防雷辦公室或氣象局指定的產品。

■查看設計是否配備泄漏檢測器，配電箱適當?shù)念A(yù)留位置。塑殼開關和漏電保護應符合設計要求。通常，應安裝設備開關。

■對于那些有動力機器的，有必要實施清楚設計的動力控制開關型號和品牌，無論是雙速還是單速控制。

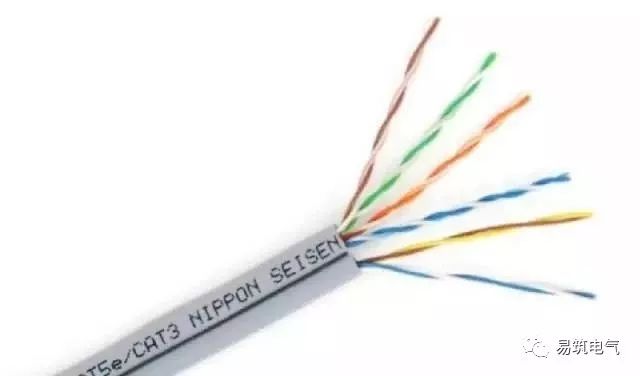

■盒內的設計電線必須符合要求、電線直徑和顏色(與設計的相數和顏色一致)。箱內布線不應靠近箱內開關或設備，以滿足建筑物的實際安裝位置。由圈梁、柱子、門道、剪力墻等引起的缺陷?？紤]配電箱監測站測試成本。

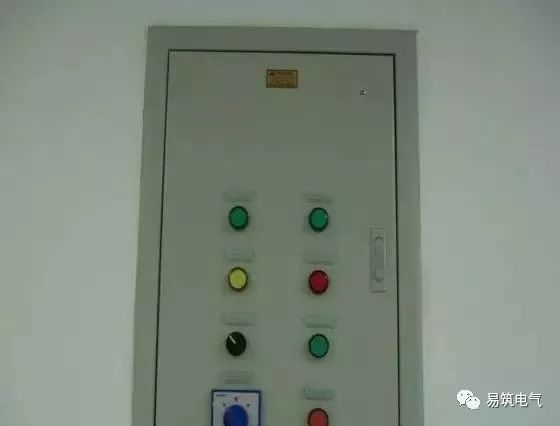

■外殼和鎖的要求:鐵殼控制和隱藏及暴露鎖的要求。

■應執行主副罐的電流A值、漏電保護值、運行時間和極限電流。實現開關和單雙極功能。

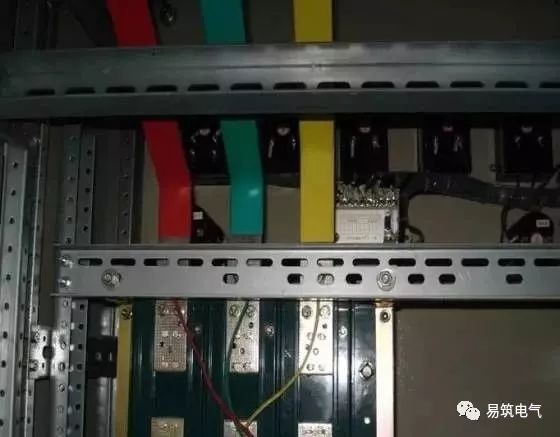

■ 配電箱箱殼平行接地線，配電柜較好在底部加絕緣板。

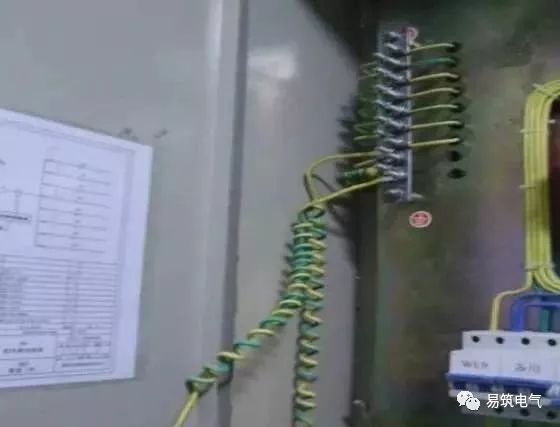

■零線和地線排列有序(必須有小的扁平墊和彈簧墊；壓線順序方向正確)；

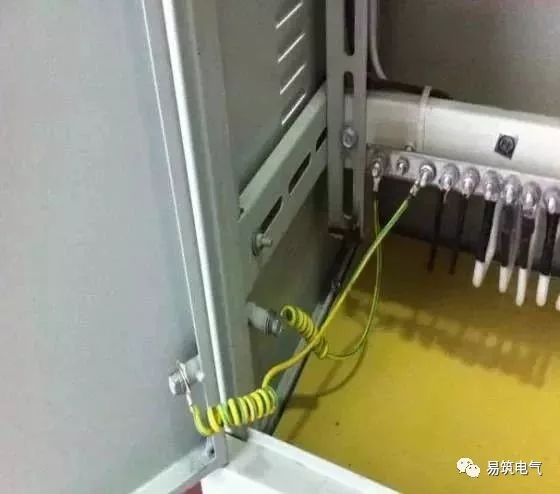

■盒子和外殼并聯連接，并交叉連接。

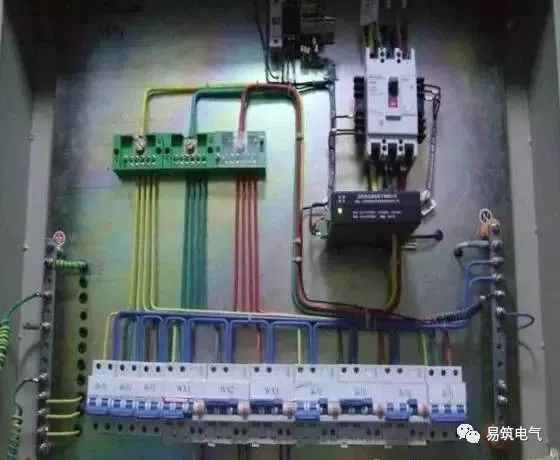

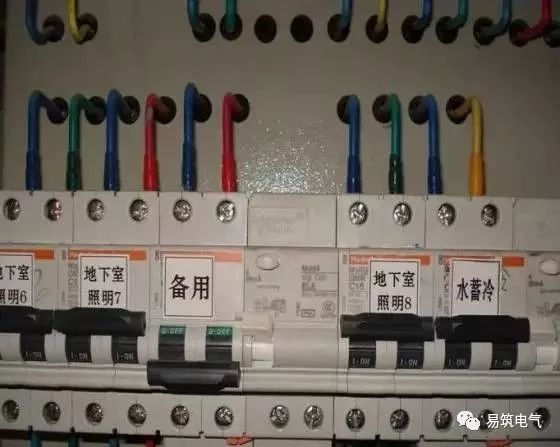

整潔的布線

規定:

■配電箱線路和線對地之間饋線的電阻值大于0.5M歐姆，二次線路的電阻值大于1M歐姆。

■漏電保護裝置的工作電流不大于30mA，工作時間不大于0.1S；

■接線盒面板表面上連接電器、控制臺和其他可移動部件的電線應由多股銅芯線制成，并留有余量。塑料管應套在線束外面，以加強絕緣并捆扎成束。不同的控制回路應針對不同的電壓水平分別進行綁定，并有清晰的標識。當與電器連接時，兩端應鉸接，應有不開口的端子或錫制內襯，不得松動或斷裂。

■可旋轉部分的兩端用夾子牢牢固定；

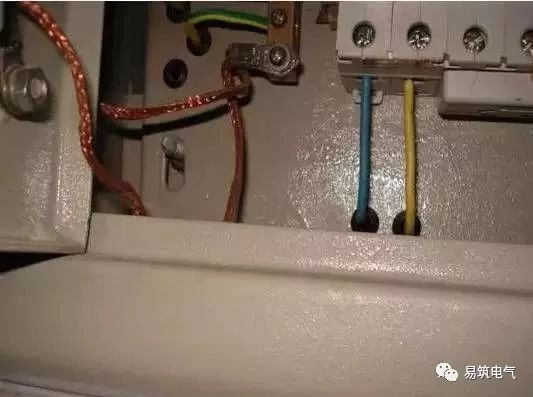

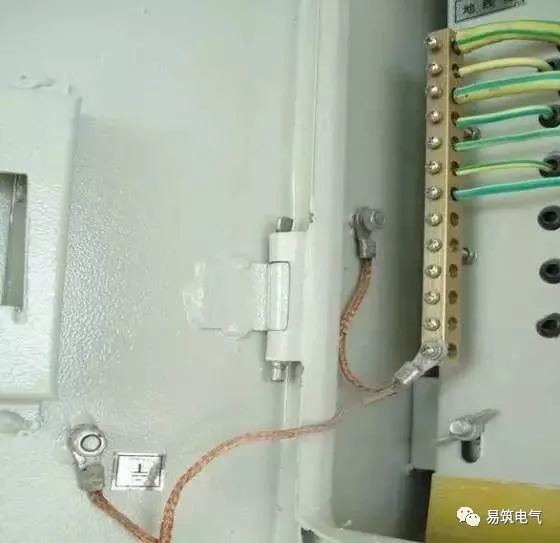

■ 配電箱和外殼跳線。

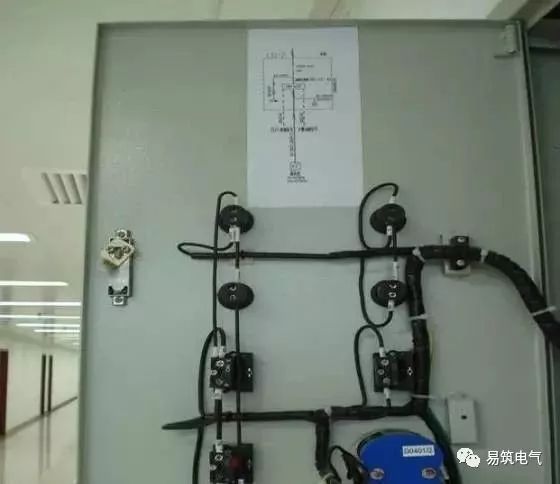

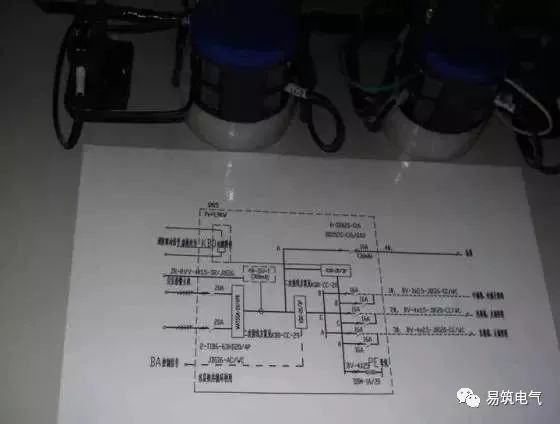

■電路圖被薄膜覆蓋，具有很強的持久性。

■ 配電箱電纜表示引入位置和回路、電纜的內徑和方向。

次級線路的綁定

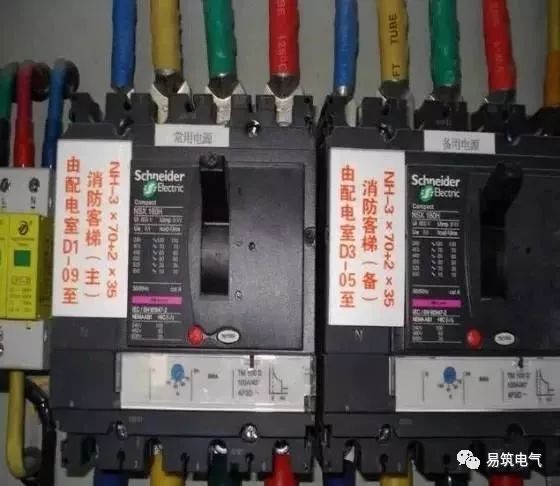

1、切換表打印熱縮管的線端設置

2、不能用配電箱做橋架支架

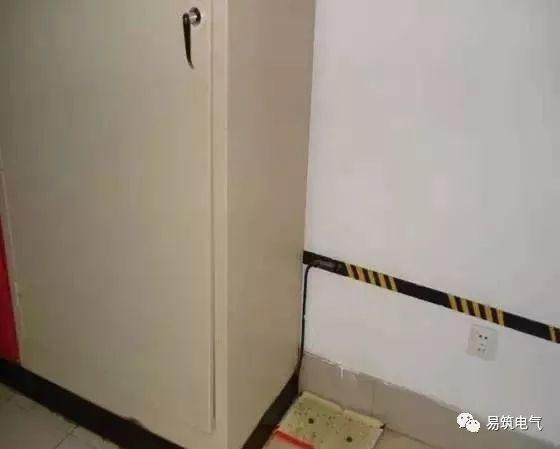

配電箱位置:

■為確保安全使用，配電箱且加熱管距離不應小于300毫米；；不少于200毫米；有給排水管道；用煤氣管時，儀表不應小于300毫米

■ 配電箱不應安裝在散熱器上方，也不應安裝在水池的上下兩側。如果必須安裝在水池兩側，應采取防水和排水措施。

■ 配電箱不應設置在樓梯踏步的側壁上。配電箱如果安裝在墻角，其位置應能保證箱門打開180℃。配電箱不應設置在建筑物的縱橫墻的交接處，也不應設置在建筑物外墻的內側，以防止室內外溫差變化過大和箱體冷凝不安全。普通磚砌體墻，在門、窗、洞口設置配電箱，框邊距門、窗、洞口邊不應小于370毫米..

■寬度300毫米及以上配電箱時，應在頂部設置過梁。

1.動力箱二次線服從命令，帶電箱蓋橋接良好。

2.消防控制室、消防泵房、防排煙風機室、消防電氣設備、消防電梯的供電配電線路的較后一層配電箱處設置自動開關裝置。

寫電源分配混亂，不注意，亂拉亂寫

必須考慮防雷電涌保護器

電力線電涌保護器的安裝應符合以下要求:

■各級供電線路的電涌保護器應分別安裝在被保護設備的供電線路的前端，電涌保護器的每個端子應與配電箱內的線路同名端連接；

■電涌保護器接地端子應連接至2+保護接地線接地端子板，2+接地端子板應連接至防雷區內的等電位接地端子板。

■各級電涌保護器的連接線應平直，其橫截面積應與保護器相匹配。長度不得超過0.5m；

■帶有連接端子的電力線電涌保護器應卷曲；

■帶端子的電涌保護器應通過電線頭與端子連接。

開關盒

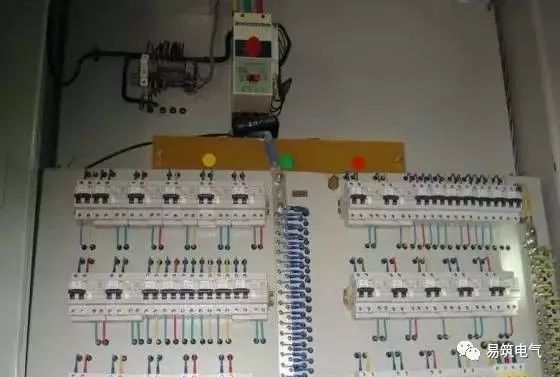

布線到位

2

保護裝置

需要注意的問題

1.盒子和托盤中的電線連接緊密，不會損壞芯線，也不會折斷線束。壓在墊圈下螺釘兩側的導線橫截面積相同。同一端子上連接的導線不超過2根。檢查墊圈和其他零件是否完整。

2、低功率配電箱時，面板和機柜的安裝位置不得安裝在建筑物各種門的后側及其他影響使用和安全的位置。

3.柜內接線端子應與導體截面相匹配，小端子不得與大截面導體配合使用。

4.進出外殼的電纜應排列整齊，編號清晰。鎧裝電纜進入外殼后，鋼制鎧裝應接地。

5.進入配電箱的管道應排列整齊，長度相同。嚴禁電氣焊和切割箱子。同一建筑內相似箱體的安裝高度應相同。住宅室內照明箱底部與地面的距離不得小于1.6米。

6、建筑照明配電箱，板應設置N線和PE線母線，每個照明支路的N線和PE線應通過母線分布。

7.配電箱內部接線正確整齊，并捆綁成束。電路編號完整，識別正確。

8.箱內引出線和引入線應有余量。嚴禁因電線長度不足隨意接頭。

9、住宅室內照明箱應同時安裝斷開相線和零線的電源開關，電源電路應安裝自復過電壓保護裝置，插座電路與手持和移動家用電器連接應安裝剩余電流保護器，計價器箱負荷開關應符合設計要求。

10.接地:配電盤、柜臺、箱子等的接地。應牢固、良好，接地線的截面應符合要求，并應與設備的主接地端子有效連接。

強調:

■不同電路的PE線不能壓接在同一端子上，不能保證各電路的用電安全；

■金屬線槽和橋架不能用作其他設備接地的連續導體；

■插座的PE線不能串聯；

■用于電纜接地的聚乙烯端頭未標有熱縮管或黃綠色色帶；

■住宅開關箱應增加過壓和欠壓保護器；

■ 配電箱預制落料孔鐵片脫落后，應將其堵塞，進線口應有保護開口或護套；

■在母線的一個端子上壓入兩根電線——應使用錫合金襯里和電線頭。
