當心|高電壓開關柜幾個容易失效的元件詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

高電壓開關柜在電力系統的發電、傳輸、配電、功率轉換和消耗中起開/關、控制或保護作用。高壓柜的組成主要包括高壓斷路器、高壓隔離開關和接地開關、高壓負荷開關、高壓自動重合閘和分段器、高壓操作機構、高壓防爆配電裝置和高壓開關柜。

高電壓開關柜的成分和成分

成分開關柜:

開關柜應滿足GB 3906-1991“3-35千伏交流金屬封閉開關設備”的相關要求。它由柜體和斷路器組成，具有架空進出線、電纜進出線、母線連接等功能。

柜體由外殼、電氣元件(包括絕緣)、各種機構、二次端子和連接線等組成。

1.柜體材料:

1)冷扎鋼板或角鋼(用于焊接機柜)；

2)鍍鋁鋅鋼板或鍍鋅鋼板(用于組裝機柜)；

3)不銹鋼板(不導磁)；

4)鋁板(不導磁)；

2.柜體功能單元:

1)主母線室(一般情況下，主母線布置為“pin”或“1”兩種結構；

2)斷路器室；

3)電纜室；

4)繼電器和儀表室；

5)柜頂小母線室；

6)二級端子間。

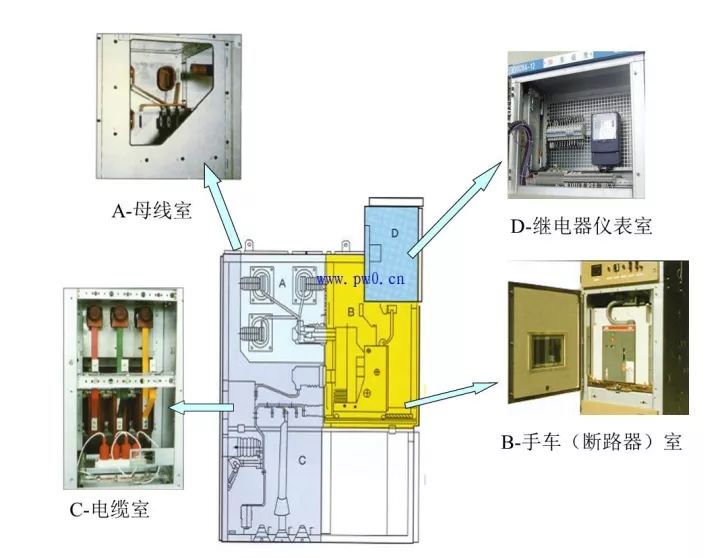

高電壓開關柜結構圖

高電壓開關柜內部電氣元件

1.機柜中常見的主要電氣部件(主電路設備)包括以下設備:

電流互感器的簡稱[如LZZBJ 9-10]；

電壓互感器縮寫為PT[如JDZJ-10]；

接地開關[例如JN15-12]；

避雷器(鋼筋混凝土吸收器)[例如HY5WS單相型；JBP TBP組合式]

隔離開關[如GN19-12、GN30-12、GN25-12]；

高壓斷路器[例如少油型(S)、真空型(Z)、SF6型(L)]

高壓接觸器[例如JCZ3-10D/400A]

高壓熔斷器[例如RN12、XRNP-12、RN12]；

變壓器[例如，SC(L)系列干式變壓器，S系列油變壓器]；

高壓現場顯示[GSN-10Q型]；

絕緣零件[如穿墻套管、接觸盒、絕緣體、絕緣熱收縮(冷收縮)護套]:

主母線和分支母線高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]；

負載開關[例如FN26-12(L)，F(xiàn)N16-12(Z)]；

高壓單相并聯電容器[如BFF130-1]等。

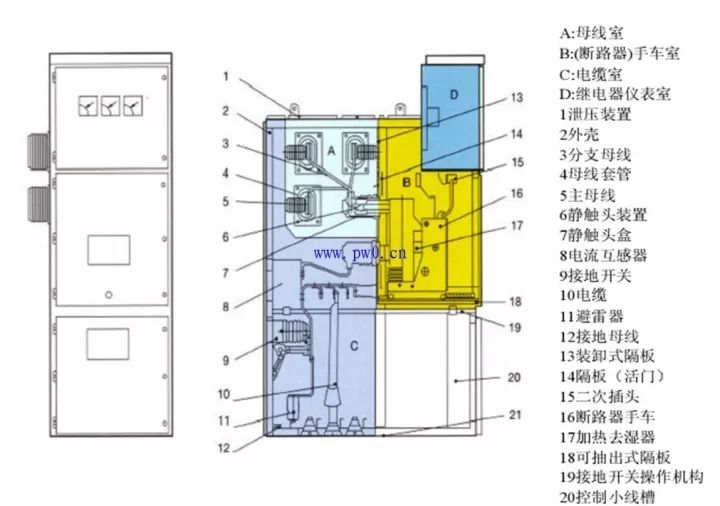

高電壓開關柜成分圖

2.機柜中常用的主要二次元件(也稱為二次設備或輔助設備，指用于監控、控制、測量、調節和保護一次設備的低壓設備)包括繼電器、電度表、電流表、電壓表、功率表、功率因數表、頻率表、保險絲、空氣開關、轉換開關、信號燈、電阻器、按鈕、微機綜合保護裝置等。

高電壓開關柜幾個容易出問題的元件

通常，高電壓開關柜失效，通常一個或幾個元件失效。以下組件很容易出現故障:

1.電纜

電纜故障通常是相間短路。由于放電時間長，即使是單相短路也會慢慢演變成兩相或三相短路。此時，有必要檢查故障點，只有在正確處理故障時才能接通電源，否則會有更多的設備燒毀。

2.電壓互感器

電壓互感器故障通常會導致一次側熔斷器熔斷，電壓互感器內部的匝間、層間、相間和一相接地可能會導致一次側熔斷器熔斷。當電壓互感器二次側發生故障時，如果二次側熔斷器選擇過大，很容易造成一次側熔斷器燒壞。一旦10kv電源接地，其他兩相的對地電壓將增加到根號的三倍，這將導致更大的電流并熔斷保險絲。

3.電流互感器

電流互感器的故障通常是鐵芯過熱，嚴重時容易使互感器開裂。電流互感器運行中，如果過載、二次開路或絕緣損壞導致放電，會引起異常聲音。此時，需要分析原因并采取相應措施解決故障。

4.避雷器

避雷器作為保護開關設備的主要部件，應定期檢修。通常，電涌放電器的故障是由磁絕緣損壞或直接爆炸引起的。如果發生故障，應及時更換電涌放電器。

更多選型規格報價定制等問題可及時聯系廠家，以上就是當心|高電壓開關柜幾個容易失效的元件全部內容。
