35kV金屬封閉型0+廣泛應用于11+中，是目前電力系統中非常重要的電氣設備。開關柜在正常運行中，由于環境溫度、濕度、灰塵、過壓等的影響。會發生局部放電。其快速準確的局部放電測試對于保證電網安全穩定運行、提高供電可靠性具有重要意義。瞬態地電壓法和超聲波法的檢測技術和特點使其適用于高電壓開關柜局部放電的檢測。以110kV變電站35kV開關柜局部放電數據異常分析為例，詳細介紹以下兩種設備異常診斷和處理方法。

事件概述

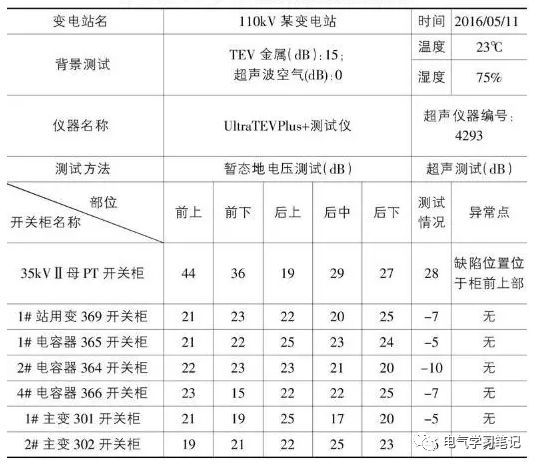

2016年5月11日，當操作人員檢查一個110千伏變電站35kV的高壓室時，他們聽到輕微的間歇放電噪音。通知維護人員后，測試人員趕到現場，使用了UltraTEVPlus+測試儀。對電壓為11+35千伏和0+的110千伏高壓室進行了瞬態地電壓試驗(TEV)和超聲波局部放電試驗(兩種檢測方法的數據如下表所示)。

由此可見，35kV母PT開關柜的數據與其它開關柜的檢測數據明顯不同，檢測數據呈駝峰狀分布。35kV母PT開關柜前上部(母線倉部分)超聲波值達到28dB，較大瞬態電壓相對值為44dB。根據國家電網公司帶電測試技術規范標準(Q/GDW 11060-2013《交流金屬封閉開關設備暫態局部放電帶電測試技術現場應用指南》和《變電站設備帶電測試指南》，查閱2014年第108號文件。當≤8dB、> 8dB和≤15dB異常時，超聲值正常，超聲值> 15dB為缺陷；暫態電壓的相對值≤20dB為正常，> 20dB為異常，30dB為嚴重，因此判斷此開關柜有局部放電缺陷。

原因分析

通過與超聲波和瞬態地電壓局部放電檢測數據的對比驗證，發現兩種方法確定的放電位置基本一致，均存在于35kV母PT開關柜的前方。通過二分曲面法定位缺陷。結合對缺陷位置局部放電特性的分析，定位結果表明，缺陷可能位于35kV母PT開關柜母線柜上部母線排A相支柱絕緣子附近。由于視線在開關柜范圍內受阻，無法確認具體的排放位置。因此，對缺陷開關柜運行環境和周圍環境進行了進一步的觀察和分析，發現了以下特點:

1.由于北方春天的氣候特點，110千伏這個變電站位于山頂。與同類變電站相比，海拔較高，晝夜溫差大，開關室電纜溝內也有潮氣上升，開關柜潮氣不易散去，5月10日發生大范圍降雨，導致柜內絕緣介質受潮，導致絕緣介質絕緣性能下降。

2.110千伏這變電站位于山西省北部的煤電基地。在這個變電站的西北大約2公里處有一個水泥廠，這個變電站的污染水平達到3級?？諝赓|(zhì)量很差。通過與當?shù)厝藛T的了解，發現天氣條件差，每年有一段時間煙霧很重?？諝庵械膽腋☆w?？赡軙?huì)從開關柜上部的散熱孔進入開關柜的內部，導致母線箱中的污染和支柱絕緣子等絕緣介質的絕緣性能下降。

3.開關柜由于電磁場的集中，它對絕緣的薄弱部分有很大影響。在長期運行過程中，強電磁場會強烈破壞周圍的絕緣介質，從而形成局部放電。

正是由于這種開關柜的特性，才為局部放電的發生埋下了隱患。因此，針對此次局部放電，初步確定放電位置可能為35kV母線PT開關柜上母線倉母線排A相支柱絕緣子。

缺陷處理

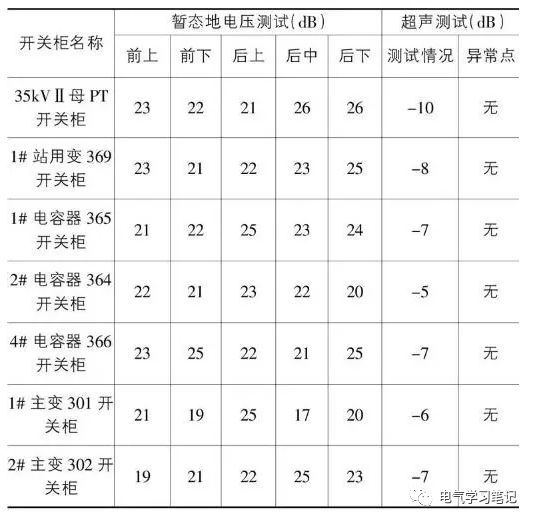

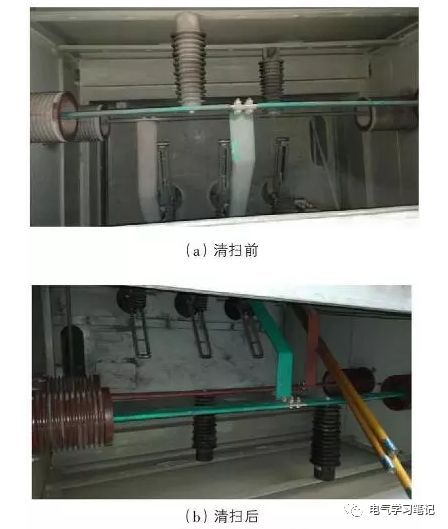

當開關室內的背景噪聲值低于20毫伏，測量值高于30毫伏時，表明開關柜有局部放電，表明嚴重。為了消除故障，制定了停電修復缺陷處理方案。2016年5月12日，110kv 變電站35kVⅱ母線及其設備停電檢修。進行交流耐壓試驗。發現35kV母線PT開關柜上母線排a相支柱絕緣子有明顯放電現象。35kV母線PT開關柜頂部母線倉蓋現場打開。人們發現公共汽車?yán)浔粐?yán)重污染了。同時發現母線a相支柱絕緣子有表面閃絡放電痕跡，并伴有燒損現象。之后，徹底清潔母線箱，更換A相支柱絕緣子。然后做交流耐壓，絕緣合格，無異常聲音。送電后運行24小時后，再次進行局部放電試驗，此時開關柜，瞬態接地電壓和超聲波局部放電數據正常(試驗數據如下表所示)，放電缺陷消除。

結論

通過瞬態地電壓和超聲波兩種測試方法，對發現的缺陷進行了處理。經確認，110kv 變電站35kVⅱ母線PT開關柜上層母線倉積有嚴重污染。主要原因是前幾天的降雨導致母線排a相支柱絕緣子受潮，導致絕緣性能下降，從而導致局部放電故障的發生。

經驗反饋

瞬態地電壓(TEV)和超聲波檢測技術對class 開關柜等封閉設備的局部放電檢測高度敏感，能夠有效發現class 開關柜運行過程中的隱患，因此應定期對class 開關柜的瞬態地電壓和超聲波局部放電信號進行檢測，采用水平和垂直比較法進行分析判斷，必要時縮短檢測周期。當設備中發現疑似放電故障時，充分利用瞬態地電壓、超聲波、超高頻等多種測試方法進行聲電聯合測試，通過多角度、全方位的調查，降低誤判的概率。對于瞬時接地電壓和超聲局部放電信號開關柜的診斷方法，可采用手動交流耐壓試驗和瞬時接地電壓和超聲局部放電信號檢測開關柜相結合的方法。事實證明，該方法簡單有效。

1.鑒于此故障，為避免此現象再次發生，建議在惡劣運行環境開關柜時，應更多考慮防洪、防污染等方面，并設計有利于改善機柜內設備運行條件的裝置或開關柜結構。

2.開關柜超聲波檢測具有很強的方向性。在檢測中，可以通過移動傳感器來觀察放電強度，以便找到放電源。然而，必須注意可能的干擾源，如風扇、熒光燈等。

3.對于設備內部放電，一次設備外殼、工作接地等參考柜也可以接地，可以在開關柜范圍內模擬實際運行，效果良好。

4.開關柜現場檢測技術對檢測人員有更高的要求，所以檢測人員必須有高度的責任心、真實的態度、規范的操作和嚴謹?shù)脑\斷分析來完成檢測工作。在分析異常數據時，必須綜合考慮設備的運行環境和周圍環境等因素，避免誤判等。

來源:我是一名電工
