什么是主要系統？

一次系統是指由發電機、輸電線路、變壓器、斷路器和其他發電、輸電、變配電設備組成的系統。一次系統是供電系統的主體，是電力負荷的載體。高壓或大電流是一次系統的主要特征。一次系統結構方案、電纜和電氣設備的正確選擇和正確施工是保證供電系統正常運行的基礎。

主系統圖中包含哪些電氣部件？

主要系統圖主要包括:變壓器、斷路器、閘刀開關(隔離開關)、負載開關、保險絲、交流接觸器、熱繼電器等。以及電流互感器、電壓互感器、電抗器、電容器、傳感器、避雷器、母線、電力電纜等。

主系統圖中常見的開關柜是什么？

公共開關柜是:

高壓開關柜(6KV、10KV、24KV、35KV)中央柜、環網柜、六氟化硫開關柜、充氣開關柜等。

低壓開關柜，主要是GGD和抽屜柜(GCK，GCS，MNS)

箱變電站，高壓柜變壓器+低壓開關柜組合

由高壓環網柜封閉的電纜分支盒(啟閉室)放置在室外，并帶有外殼。

小三箱(商務語言)，控制箱，照明箱，電源箱，集成箱(日本櫥柜)等。

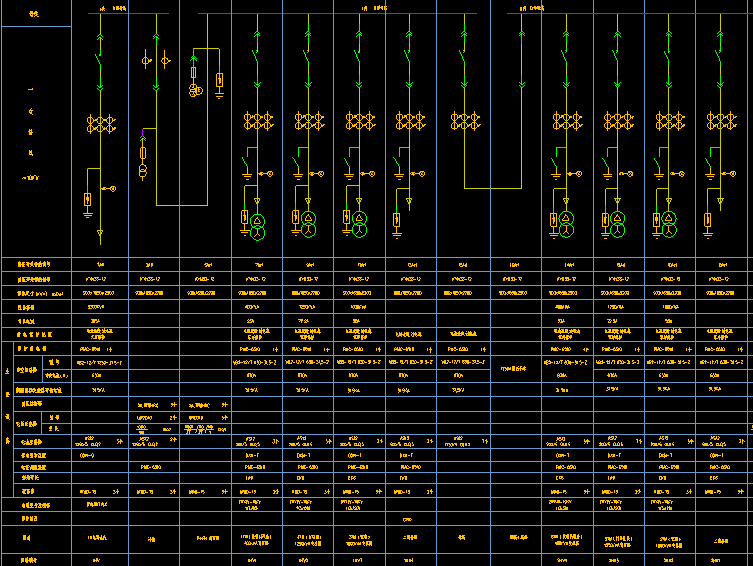

在主系統圖中，如何區分高壓開關柜和低壓開關柜呢？

根據額定電壓等級

1看圖片名稱。一般來說，每張圖片都有一個圖片名稱，清楚地表明它是低壓配電系統、10KV配電系統還是35KV配電系統。

2查看總線的額定電壓。配電柜母線一般標有母線的額定電壓，或標有變壓器10/0.4低壓側作為進線等。

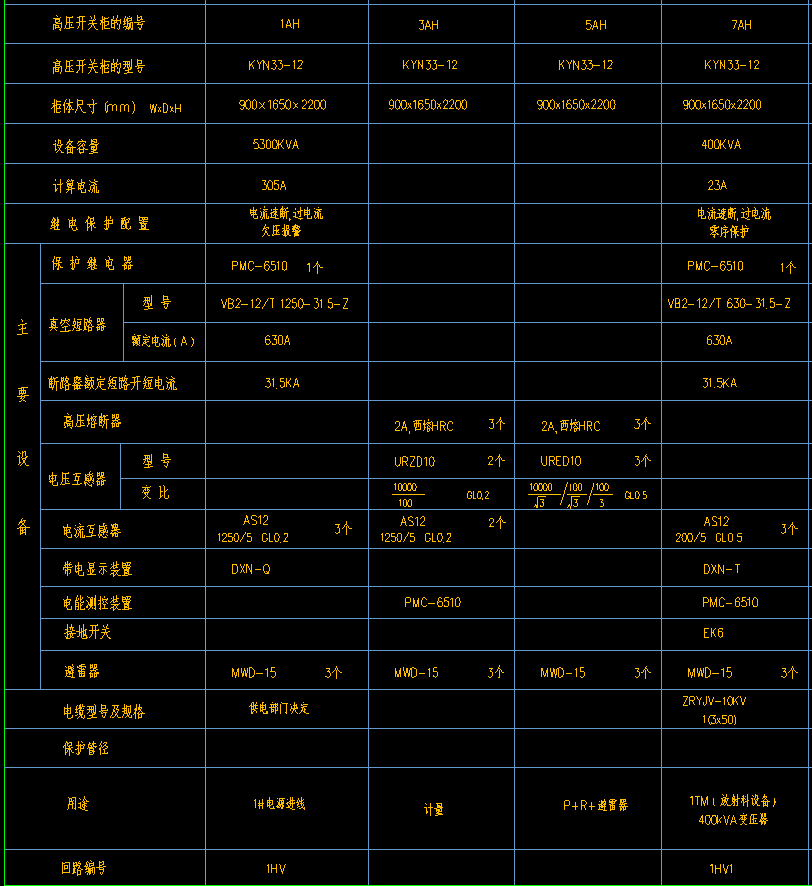

3見配電柜型號，系統圖紙將明確標注開關柜型號，熟悉的常見開關柜型號可以區分

4根據傳感器和實時顯示組合的識別，基本上所有高電壓開關柜都必須配備傳感器和實時顯示的組合

由于時間關系，我想先談談一些基礎知識。我將在下面的段落中詳細解釋如何閱讀地圖。這篇文章來自SohuNo。作者:吳成電子微信號。未經同意，嚴禁復制。
