10kv開關柜配電室只有一個電壓等級，沒有不同的電壓等級或變壓器設備。因此，配電室只有10kv開關柜設備。其電氣布局相對簡單，常見雙排布局和單排布局。配電室的電氣布局主要取決于所提供的土建工程的規模。

1.雙排排列。

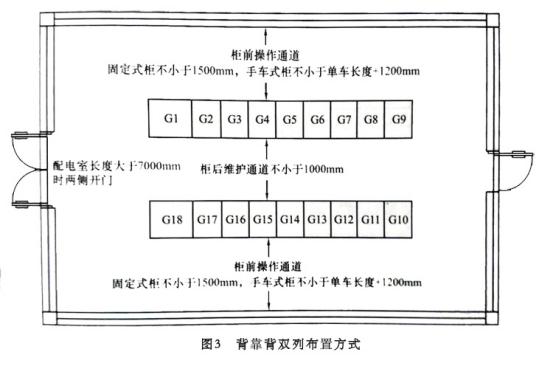

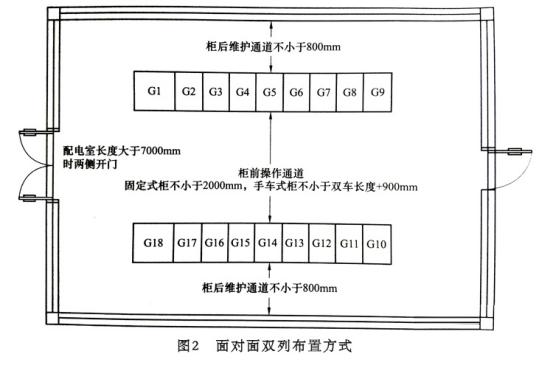

雙列布置是指在交換站中分成兩排的布置。如圖1、2和3所示，常見的排列是面對面的雙排排列、背對背的雙排排列和平行的雙排排列。較重要的配電室或大型配電室通常采用雙母線或單母線分段連接，數量多為開關柜，大部分電氣布置為雙排布置。面對面雙排布置更適合土建尺寸的長度和寬度，開關柜分別設置在兩側，更便于檢查。平行雙排布置的土建尺寸相對狹長，不利于操作人員的巡視檢查。對于相同規模的配電室，面對面的雙排布置比平行的雙排布置占用更少的土地。因此，在條件允許的情況下，一般選擇面對面的平行雙排排列。

在一些地方，由于場地限制，上述兩種安排不能采用。例如，一些配電室必須連接到建筑物上，并且建筑物已經完工，所提供的建筑面積是有限的。根據面對面平行或平行雙排布局，不能滿足要求。相反，選擇“L”或“凹”布局，但這不是通常的方式。

2.單列布局。

單行排列意味著分配室中的所有開關柜以“一”的形狀排列成一行，如圖4所示。一般來說，單行排列配電柜的數量相對較少，大多數是單總線開關柜的。
