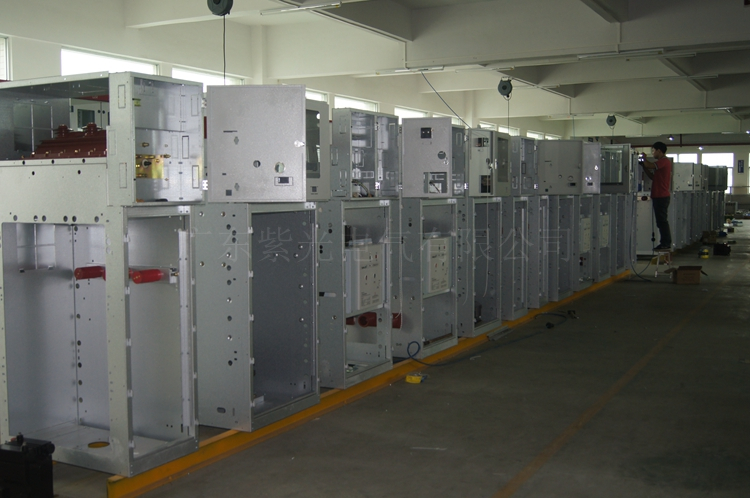

10kv高壓開關柜(gdpurlux/)用作接入和分配10kv電源的設備。在供電方案的設計階段，根據不同的現場條件，可以有不同的設計方案。例如，機柜類型、送線模式、保護模式等的選擇。

以下簡要匯編總結了電源方案設計中的幾個常見注意事項:

一、進線方式的選擇

1.1。直接電纜接入

通常，如果兩個用戶之間的距離變電站很近，并且功耗負載很小，您可以選擇將電纜直接連接到變壓器的高壓端，這樣可以節省大量前期投資成本。

1.2、跌落式熔斷器接入

當變壓器直接安裝在電線桿上方時，電源通常通過跌落式熔斷器連接，這為變壓器提供了相應的保護功能。

1.3、隔離開關接入

如果用戶用電量小，高壓進線終端可以考慮直接使用隔離開關作為進線開關，通過開關斷裂可以清楚地判斷高壓室是否充電。

1.4、隔離開關和接地開關接入

一般來說，為了確保維護人員的人身安全，進線開關需要配備接地開關，以防止維護過程中突然發生電力傳輸。隔離開關和接地開關的組合是一種非常經濟的保護措施。

1.5、負荷開關和熔斷器接入

目前，大部分變電站和室外箱變電站采用負荷開關-熔斷器組合方式作為進線開關。這種送線方式適用于800kva 變電站以下，可為變壓器提供過載和短路保護功能。

1.6、隔離開關和斷路器接入

當變壓器容量過大時，通常需要選擇隔離開關-斷路器的保護方式。它不僅能提供全面的變壓器保護功能，還能保證維護人員的安全。

二、母線連接方式的選擇

2.1。單電源總線

單母線供電是指母線采用單根進線，沒有備用電源。這種連接方式可以節省制造成本，但是一旦線路出現故障，影響將會很大。

2.2。雙電源和單總線

雙電源連接是指為進線電源預留的備用電源。當主電源不能供電時，備用電源可以及時工作，避免造成重大損失。通常，備用電源為重要負載預留，以應對緊急情況。

2.3、環網連接

環網連接相當于雙電源連接，它將高壓總線連接到環網型電路。電源可以同時接收接入點兩側的電能，提高了電源的穩定性。目前，常規的變電站都采用環網連接方式，所以高壓開關柜也被稱為環網開關柜。
