10kV配電室開關柜及其功能的圖解分析詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

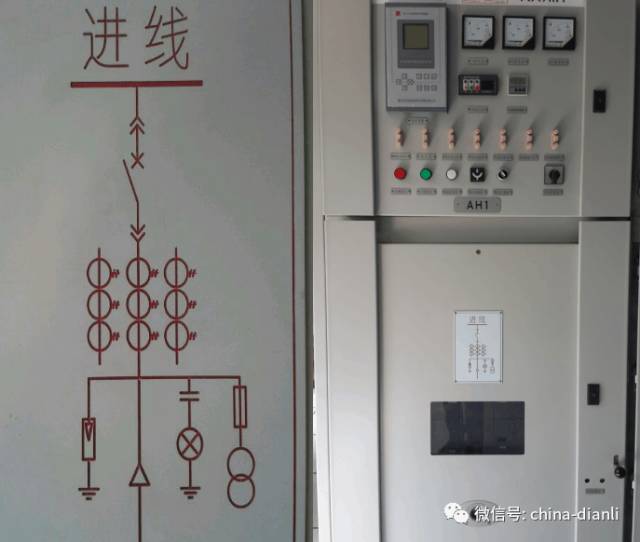

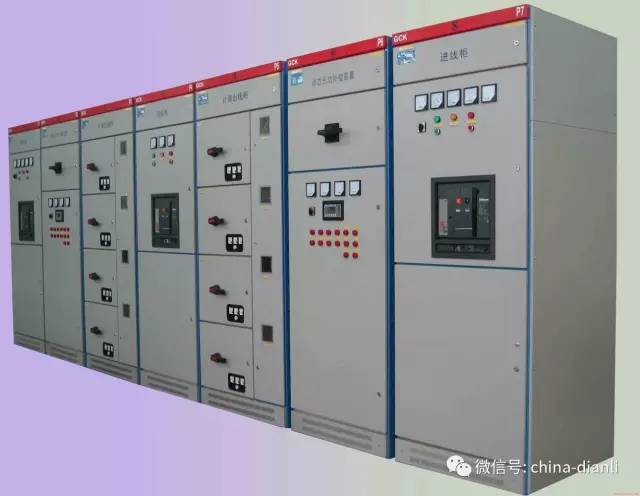

1.進線柜

進線柜:指從外部引入的電源開關柜，一般10KV電源從供電網絡引入，10KV電源通過開關柜向10KV母線送電，此開關柜為進線柜。

組成:真空斷路器、隔離開關、三組三線圈電流互感器、避雷器、帶電顯示器、電壓互感器、導體等部件。

功能:進線柜一般配有真空斷路器，用于開關。真空斷路器具有短路和過流保護功能。同時，進線柜配有隔離開關，保護維修人員的安全。此外，進線柜還配有電流互感器、電壓互感器和計量電流和電壓值。因此，進線柜具有保護、測量、監控等綜合功能。

10kV進線柜

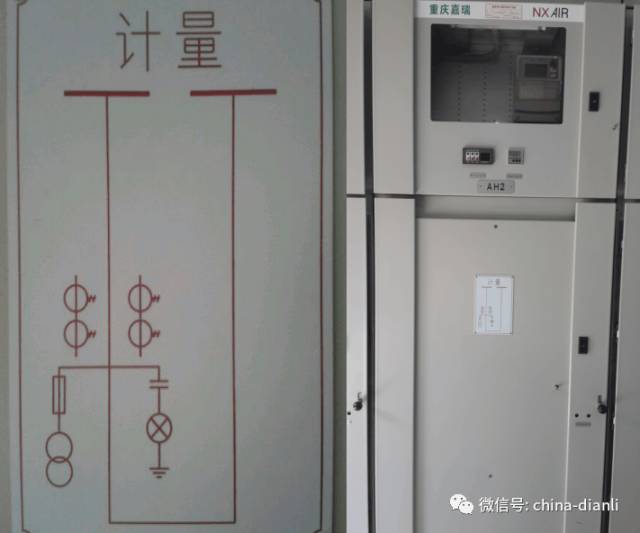

2.計量柜

主要部件:電流互感器、熔斷器、VV連接電壓互感器、現場顯示。

功能:是一種電能計量裝置。它采用高供電高計量的方式。它利用電流互感器、電壓互感器、電能表等計量裝置來測量用電量，反映負載的用電量。用戶有責任保護安裝在用戶處的計量裝置的密封不受損壞或丟失。計量柜的管理權限一般是電力部門，用戶無權進行維護和調試。

10kV計量柜

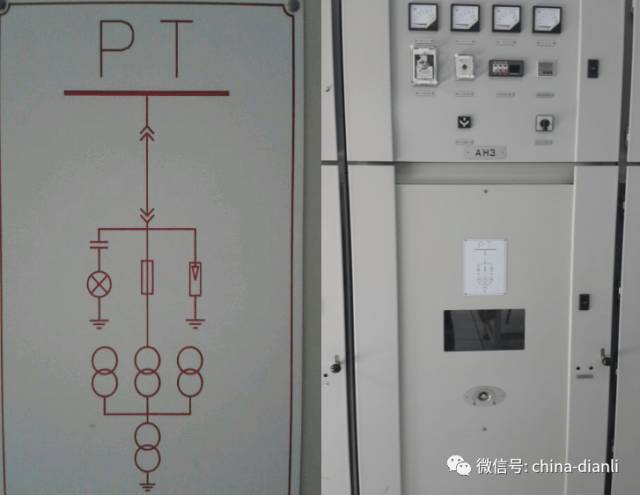

3.PT機柜

主要部件:電壓互感器、隔離刀、熔斷器和避雷器。

功能:1。電壓測量，提供儀表的電壓回路；2、能提供操作箱操作電源；3、每節母線過電壓保護器安裝；4、繼電保護需要，如母線絕緣、過壓、欠壓、備用自動切換等情況。

(Hmm...10kV以下中壓配電系統似乎沒有單獨的PT柜。引入線隔離柜直接帶來。不管怎樣，沒有= =，據說110 ~ 550千伏的高壓必須單獨設置，有些柜根本裝不下......)

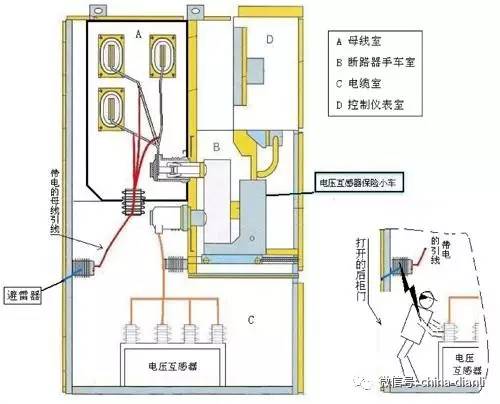

PT機柜

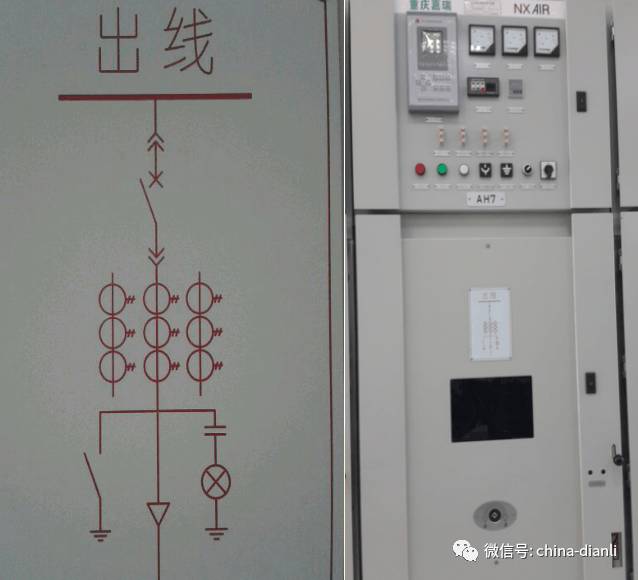

4.出線柜

組成:三組三線圈電流互感器、隔離開關、斷路器、斷路器和帶電顯示裝置。

功能:主要用于分配電能，將主電源分配給各用電支路的開關，保護各支路免受過流和過載，并接通和斷開支路電源。

10kV出線柜

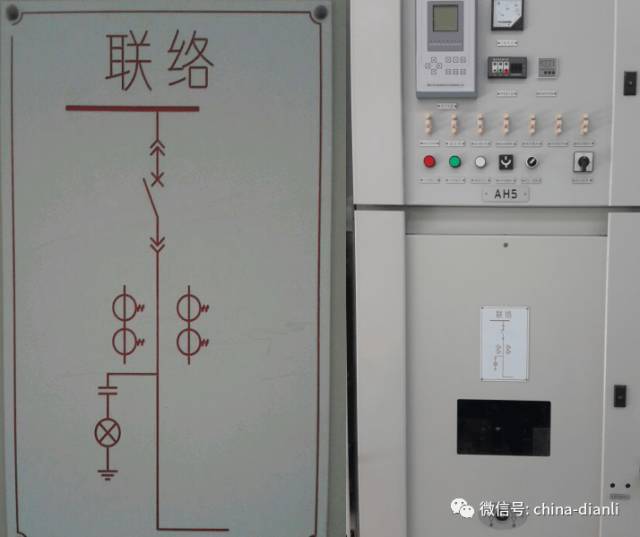

5.聯系柜臺

組成:隔離開關、斷路器、電流互感器、帶電顯示裝置。

功能:連接柜又稱母線分段柜，用于連接兩段母線。母線連接柜常用于單母線分段和雙母線系統，以滿足用戶選擇不同運行模式的要求，或確保在故障情況下有選擇地卸載。

10kV接觸柜

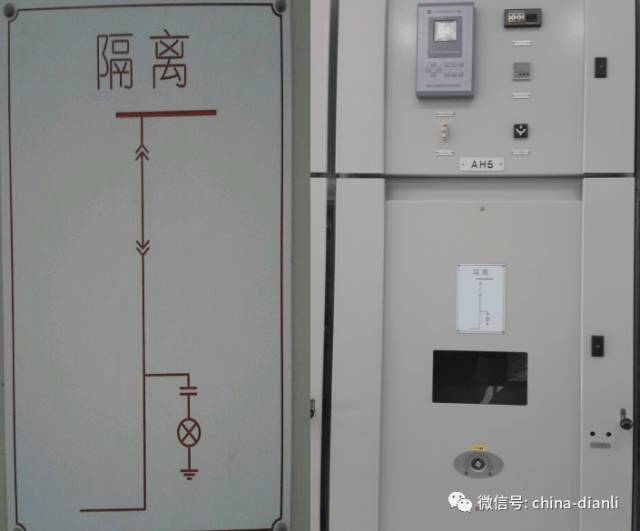

6.隔離柜

組成:斷路器隔離開關接地開關電流互感器電壓互感器避雷器帶電顯示裝置。

功能:用于隔離兩個母線段或隔離受電設備和供電設備。它可以為操作員提供一個可視的終點，以方便檢修和維護操作。(通常，內帶PT安裝在進線機柜的前面)

10kV隔離柜

每個組件的功能

斷路器:當電路短路或發生過流故障時，能迅速切斷電源，防止故障擴大。也可作為總開關，實現電能的分配和控制，采用電動操作。

保險絲:當電流異常上升到一定高度，在一定時間內，它會自己熔斷切斷電流，從而保護電路的安全運行。

隔離開關:用于隔離電源，將高壓維修設備與帶電設備斷開，使它們之間有明顯的斷開點；隔離開關與斷路器配合，根據系統運行方式的要求進行切換操作，改變系統運行接線方式。

電壓互感器和電流互感器:將高壓或大電流按特定欄目轉換成標準低壓(100伏)或標準小電流(5A或1A，均指額定值)，實現測量儀器、保護設備和自動控制設備的標準化和小型化。同時，變壓器還可用于隔離高壓系統，以確保生命和設備的安全。

避雷器:通過并聯放電間隙或非線性電阻的作用，切斷侵入波的振幅，降低被保護設備的電壓值。

來源:電力工程技術

局部調整和修改

===============

===============

===============
