10kv開關柜安裝步驟和注意事項詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

10KV 開關柜是供配電系統中的重要環節。這是一個向用戶輸送電能的中轉站。工廠和住宅區都是10KV配電室。10KV電氣設備安裝是電氣安裝工程中的重要環節。其質量是影響工程形象的重要因素。

1.與土木工程專業合作

基礎型鋼通常在現場制造，由土木工程完成。因此，施工前應與土建專業協調，并核實圖紙上標注的尺寸開關柜和每個訂購單元的尺寸開關柜以確認安裝位置和尺寸配電柜。預埋件是否正確、合適、牢固。建筑(結構)對安裝參觀、運行和維護是否有影響配電柜。如有問題，應及時與土建和設計溝通。避免造成不必要的麻煩和浪費。作者在施工中遇到了它。由于設計錯誤，后部沒有預留操作空間，無法連接電纜和檢修。較后，基金會作為一個整體向前推進，也作為一個整體向前推進，造成了延誤和浪費。

2.生產

2.1生產

基礎型鋼一般由土建工程在現場完成，因此施工前應與土建工程協調，并核實圖紙尺寸、訂購圖紙和每個機柜的尺寸。首先，將基礎型鋼整平。放置在水泥基礎上后，用水準儀測量，先測量鋼基礎的自然水平較高標高點，然后固定該點，再將其他點的標高固定在同一標高上。你可以為電焊墊一些鐵墊。所有標高調整后，重新測試，并通過測試后，較后完全焊接和加固。為了使安裝更加美觀，較好在土建專業中確定室內找平的較終標高，鋼基礎的標高要高出2 cm左右。鋼底座的水平誤差應控制在3毫米以內

2.2接地

基礎型鋼的接地，每組型鋼基礎應至少接地2處。接地材料應為直接連接至接地干線的50*5鍍鋅扁鋼。接地干線的接地電阻應符合設計要求，因為高壓柜內的接地線應與接地干線同相。幾組接地鍍鋅螺栓應焊接在型鋼或接地扁鋼的內側。

3.高壓柜的安裝

3.1檢查

高壓柜進場前，應對電氣室進行檢查。常見檢查項目包括:屋頂和地板是否已完工，是否有滲漏；室內抹灰是否完成，門窗是否損壞，門是否能上鎖等。民用建筑必須完工。

3.2安裝

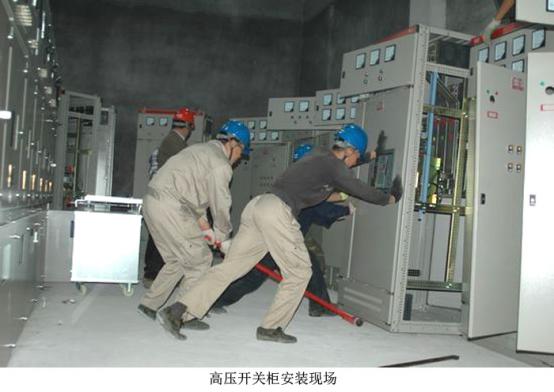

高壓柜進場時，應對柜體進行相關檢查，檢查合格后方可安裝。安裝應從一側開始，并根據圖紙位置依次放在型鋼基礎上。叉車或滾動條可用于安裝。在移動過程中，必須設置安全人員以防止事故。當首先個高壓柜放在型鋼上定位固定時，其他柜依次運輸，較后校正。偏差值應符合下表中的規格。然后用柜體螺栓連接柜體，較后用基礎型鋼點焊(室內焊接)固定柜體。實踐證明，如果基礎型鋼的安裝誤差小，高壓柜的尺寸誤差也很小，放置在槽鋼上的高壓柜可以滿足相關規范的要求。

3.3母線橋的安裝

只要保證固定母線橋的拉桿的牢固性，母線橋的安裝過程非常簡單。

4.巴士檢查

4.1檢查

母線應根據工程材料和設備進入現場的相關規定進行驗收。母線表面應光滑、平整、垂直，熱塑管上無變形、裂紋、毛刺、裂紋和劃痕。

4.2預組裝

因為有許多公共汽車，其中一些是雙座公共汽車。安裝前，應根據總線上的編號確定總線的位置。您可以先將母線放在機柜前面，根據實際位置依次放置整個母線，然后檢查母線上的螺孔，確保螺栓孔的大小和位置與機柜中的接頭一一對應。由于高壓柜的母線需要從側面依次插入，如果中間某一段母線上的孔位置不匹配或尺寸不匹配，需要在重新安裝后拆除所有母線，因此柜外母線的預組裝非常重要。

4.3安裝

預組裝完成后，可以在機柜中進行組裝。在此過程中，應注意防止母線上的絕緣護套被劃傷，影響絕緣。母線安裝應按照母線驗收規范進行。注意平墊、彈簧墊和螺栓的扭矩。在施工過程中，必須注意施工人員攜帶的小工具、螺栓和螺母，防止它們從高壓柜接縫落入高壓柜內。如果不慎落入高壓柜內，應及時發現并取出。

5.電纜敷設和布線

5.1高壓電纜

有三種類型的總線高壓電纜頭:熱塑性塑料；b .冷成型；完全絕緣且可觸摸。電纜頭必須嚴格按照工藝規范制造，否則會影響質量。在電纜試驗完成并合格后，方可進行高壓電纜的固定和連接。電纜固定是為了防止終端被拉伸或拉緊。有許多方法可以固定電纜。如果用U形夾將電纜固定在電纜溝中，則在固定電纜時，可以用電纜護套來保護電纜。

如果電纜在夾層中，可以將其固定在布線架上。電纜固定后，將電纜頭連接到引出端，并按照規定的扭矩用扭矩扳手?jǐn)Q緊。對于全絕緣電纜頭上有一定圖號的硅脂，電纜頭連接后，連接電纜的接地線，全絕緣電纜頭上的接地線也必須連接。較后，關閉電纜穿線處，防止老鼠傷害。

5.2控制電纜

控制電纜只有通過檢查后才能敷設。敷設時應仔細閱讀圖紙，選擇合適的截面和芯數，一般留幾個芯備用，掛好電纜卡，在每根導線上佩戴線號，將導線依次連接到相應的端子上，并緊固牢固。在敷設過程中，應注意控制電纜應從機柜底部進入，機柜之間的連接線不應直接穿過兩個機柜之間的孔，因為該孔是專門為微機綜合保護系統的通信線路預留的，其他穿過該孔的電纜可能會干擾綜合保護系統。因此，施工過程中嚴禁貪圖方便和省事?？刂齐娎|頭的制造和連接必須符合相關規范。

6.預調試檢查

調試前的檢查至關重要，因為高壓系統有很高的絕緣要求，即使很小的疏忽也可能導致設備損壞。檢驗過程包括以下內容。不得有雜物(電纜連接垃圾、土建垃圾等。)在地面和戰壕里。高壓柜內不得有雜物和灰塵；母線室、高壓電纜室和斷路器室較后用除塵器除塵。同時檢查高壓柜的接地，柜門與柜體、斷路器與柜體的接地連接是否牢固等。以上內容完成后，即可進行調試工作。

以上是10kv高壓開關柜的安裝步驟和注意事項。在實際操作中，應特別注意按照正確的步驟和方法安裝開關柜的。
