導言:

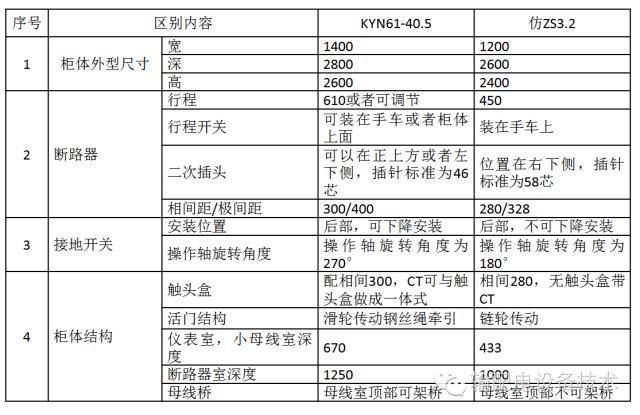

隨著電力工業的加速發展和近年來24KV開關柜的逐步淘汰，市場對40.5中壓開關柜的需求越來越大，生產企業對R&D的投資也越來越大。以下是對目前市場上幾種不同的40.5千伏可拆卸開關的分析，對KYN-40.5中央柜的簡要介紹，以及對我公司新開發的KYN640.5與市場上模仿ABB公司的ZS3.2柜型的基本區別的簡單比較。

2，40.5千伏輸電類型開關柜的發展

40.5可拆卸中壓開關柜主要是從較初的GBC-40.5、JYN40.5、KYN10-40.5發展到今天的KYN640.5、AMS(也稱為KYN96-40.5)、KYN58-40.5、KYN37-40.5、ZS3.40.5(在市場上，它類似于ABB ZS3.2機柜類型，稱為KYN61C-40.5)。

由于當時技術條件的限制，GBC-40.5和JYN40.5基本退出市場，機柜體積大，結構松散。雖然KYN10-40.5的柜深只有2060毫米(配備SN10-35和ZN-35斷路器時需要2260毫米)，但斷路器在柜內沒有明確的測試位置，接觸箱與電流互感器相連，電流互感器的性能參數有限，這種柜型逐漸衰落。目前，國內35KV移動機柜市場需求主要為KYN640.5，天津市場主要為AMS，其次分別為ZS3.2、KYN58-40.5和KYN37-40.5。

3 . 40 . 5千伏移除類型開關柜的特性

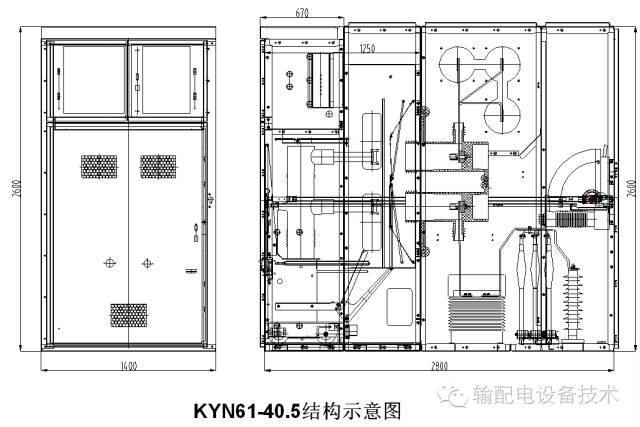

a.KYN640.5

KYN640.5是瑞士ABB技術的介紹。它首先由高希研究所開發并投放市場。其特點是焊接結構、落地式斷路器、傘齒輪和空間四桿分合閘接地開關。雖然大多數制造商已將焊接型改為組裝型，但機柜的剛性仍需進一步加強。ZN85-40.5落地式斷路器較重，中間絲杠推進機構偏離中心位置150毫米，傳動過程中傾覆力矩和偏心力矩較大，難以保證動靜觸頭的嚙合精度。然而，在實際運行中，斷路器動靜觸頭接觸不良導致的發熱故障時有發生，嚴重威脅著電網的安全運行。四葉片閥門由滑輪傳動鋼絲繩拉動。力系統和運動關系不合理。傳動卡繩容易滑出滑輪，容易造成閥門無法打開，手車卡死。

b.KYN58-40.5

KYN58-40.5是進口的英國技術。配有ZN48-40.5中央斷路器。轉運車的寬度可以調節。鋁合金導軌對斷路器有很高的精度要求。雙葉片金屬閥在保證IP2X的同時，很難滿足DL/T4020075.14要求的爬電比。盡管絕緣閥解決了后來改進中的問題，但由于雙葉片閥的四桿機構的開啟高度的限制或門板不能遠離接觸盒的金屬安裝板，局部電場不均勻。接地開關渦輪蝸桿傳動結構過于頻繁，操作不便。

c.KYN37-40.5

KYN58-40.5使用伊頓電氣的W-VACW-40.5斷路器。斷路器手車為下中心式，導向輪離地面高度為435毫米，底板鋪設工字鋼，鉤式推進聯鎖操作機構(手車直接推進并自動鉤掛)和接地開關渦輪蝸桿傳動。上海塔中電氣有限公司首先成功開發了它。童和江蘇賽維推出了改進版。2004年，鎮江伊頓采用磚結構設計理念，并在KYN37-40.5開關柜上進行了驗證，提高了機柜的性價比和機柜的剛度。然而，閥門系統和接地開關也有與KYN58-40.5相同的缺陷。

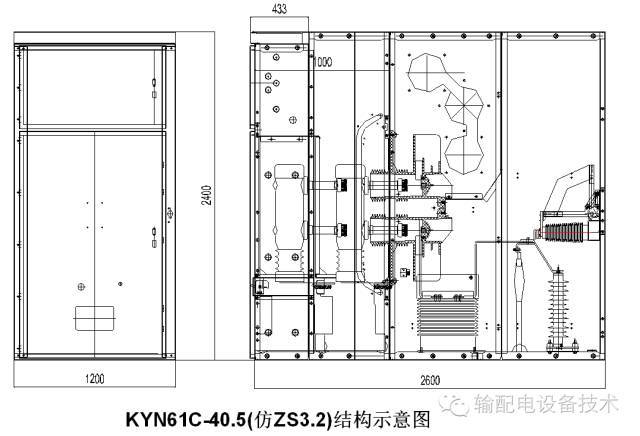

d.ZS3.2

ZS3.2是從ABB進口的柜式。與其他類型的機柜相比，它在技術上有了很大的改進。本發明傳動動力系統關系合理，運動靈活，外形美觀，防護等級高。它是目前市場上比較先進的中壓產品，但是價格很高。一些國內鈑金加工廠也復制了這種產品。斷路器采用ABB VD40.5，柜體結構簡化了ZS3.2(市場上稱為KYN61C-40.5)。但是柜式底板的剛性相對較弱，VD40.5斷路器也有落地式斷路器的缺點，難以克服傳動過程中的偏心力矩和傾覆力距離。

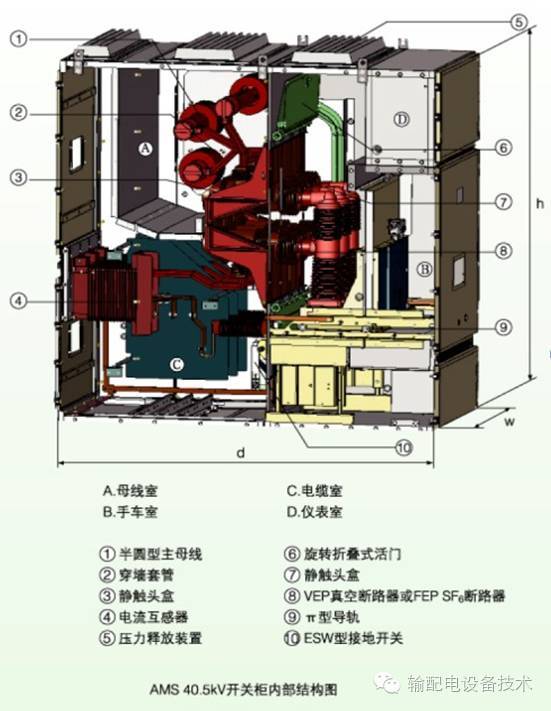

E.KYN-40.5中央機柜(與AMS相同)

江蘇榮昌電氣有限公司成功開發的KYN-40.5金屬鎧裝可拆卸中間柜，外形尺寸有1200 * 2500 * 2400毫米和1200 * 2500 * 2600毫米兩種，可配VEP-40.5、HXV-40.5、VB-40.5等中間型斷路器。本產品采用KYN28開關柜成熟制造工藝，鍍鋁鋅板雙彎，磚砌結構，體積小，外形美觀。

1.中心斷路器的傳動螺桿無偏心，翻轉力距離也小，動靜觸頭嚙合精度高，電氣連接可靠，增強了一次回路的動態熱穩定性，大大降低了斷路器動靜觸頭接觸不良導致發熱故障的可能性。

2.鏈輪驅動四葉片金屬閥裝置結合了ZS3.2柜體閥的設計，密封性能好，開啟高度高，大大提高了手車在工作位置和實驗位置的安全性。運動時保持同步動作抵消相互重量，傳動角度和力系合理，傳動省力靈活。

3.接地開關操作結構的錐齒輪傳動，操作簡便，易于維護。聯鎖機構采用10KV成熟產品。

4的高精度高強度導軌。5毫米優質鋼板折彎組焊保證了斷路器手車在運動過程中的穩定性和可靠性，同時彌補了側板的局部剛度。
