中國主要低壓開關柜介紹

國內主要低壓開關柜包括GGD，GCK，GCS，MNS，XLL2低壓配電柜和XGM低壓照明配電箱。

主要差異:

GGD是固定櫥柜，GCK，GCS，MNS是抽屜柜。GCK柜和GCS柜、MNS柜抽屜推動機構不同；GCS和MNS機柜之間的主要區別在于GCS機柜只能用作單面操作機柜，機柜深度為800 mm，MNS機柜可用作雙面操作機柜，機柜深度為1000 mm。

優點和缺點:

一般來說，抽屜式櫥柜價格較低，易于維護，并且有許多插座電路，但成本昂貴。但是，固定出口回路相對較少，占地面積相對較大。如果客戶提供的位置很小，如果不能固定，就應該收回。

分類介紹:

GGD交流低電壓開關柜:該開關柜具有機構合理、安裝維護方便、保護性能好、分?jǐn)嗄芰Ω摺⑷萘看?、分?jǐn)嗄芰?qiáng)、動態穩定性強、電氣方案適用性廣等優點。它可以用作替代產品。

缺點:電路少，單元不能任意組合，占用面積大，不能與計算機通信。

GCK交流低電壓開關柜:該開關柜具有高分?jǐn)嗄芰Α⒘己玫膭?dòng)態熱穩定性、先進合理的結構、靈活的電氣方案、串聯、通用性強以及各種方案單元的任意組合。一個機柜具有電路多、占地面積小、防護等級高、安全可靠、維護方便等優點。

缺點:水平母線位于機柜頂部。垂直母線沒有阻燃塑料功能板，不能與計算機通信。

GCS交流低壓抽出式開關柜:具有較高的技術性能指標，能適應電力市場的發展需要，并能與現有進口產品競爭。根據安全、經濟、合理、可靠的原則，新型低壓抽出式開關柜，還具有分?jǐn)?、高合閘能力、動態熱穩定性好、電氣方案靈活、組合方便、串聯實用性強、結構新穎、保護等級高等特點。

MNS系列優勢:

◆緊湊設計:在較小的空間內可以容納更多的功能單元。

◆結構通用性強，裝配靈活:模數為25毫米的C型型材可滿足各種結構形式、防護等級和使用環境的要求。

◆采用標準模塊設計:可構成保護、操作、轉換、控制、調節、指示等標準單元。用戶可以根據需要選擇和組裝它們。

◆技術性能高，主要參數達到當代國際技術水平。

◆壓縮場地，試驗化程度高，可大大壓縮預生產場地，便于儲存和運輸。

◆組裝簡單，不需要特別復雜。

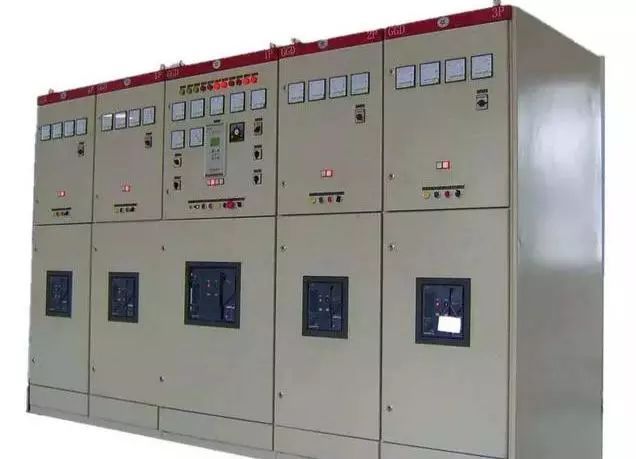

1.GGD交流低電壓配電柜

GGD交流低電壓配電柜適用于發電廠、變電站工廠和礦山等電力用戶，作為交流50Hz、額定工作電壓400伏、額定工作電流3150安的配電系統。用于電力轉換、配電和控制電力、照明和配電設備。

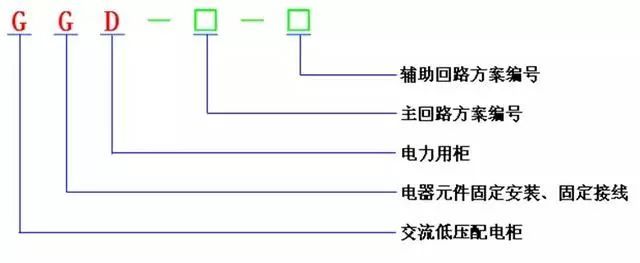

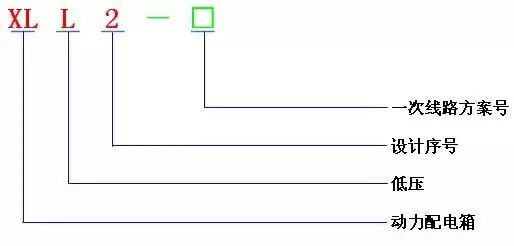

型號描述:

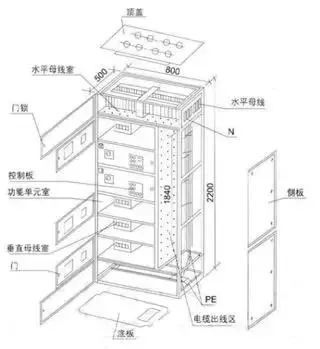

結構特征:

1.柜體為通用柜體，框架部分焊接，由8MW冷彎型鋼組裝而成。組件是根據模塊原理設計的，并且具有模塊E = 20mm毫米的安裝孔，這是高度通用的。

2.設計中應充分考慮散熱。柜體的上下兩端設有不同數量的散熱槽。

3:柜門與框架通過鉸鏈連接，安裝拆卸方便。

4:機柜中的安裝部件通過滾花螺釘與框架連接，形成完整的接地保護。

5:防護等級:IPIP40

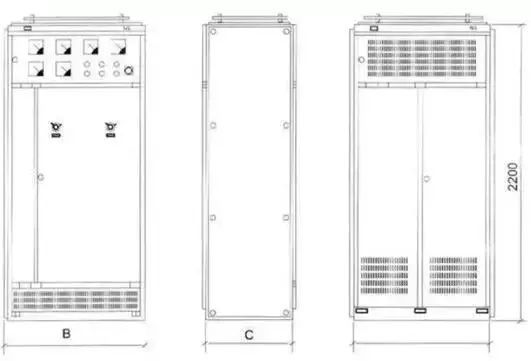

外觀和安裝尺寸:

寬度:600毫米、800毫米、1000毫米、1200毫米

深度:600毫米，800毫米

典型電路方案及柜內主要電器

饋線柜主要部件:閘刀開關、空氣開關和電流互感器

饋電柜的主要部件:閘刀開關、交流接觸器和電流互感器

饋線連接柜的主要部件:閘刀開關、空氣開關和電流互感器

饋線后備柜主要部件:刀閘、塑殼斷路器、電流互感器

接觸柜主要部件:無

接觸柜的主要部件:閘刀開關和保險絲

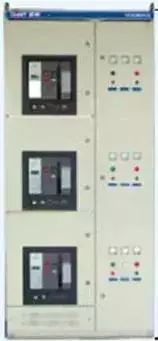

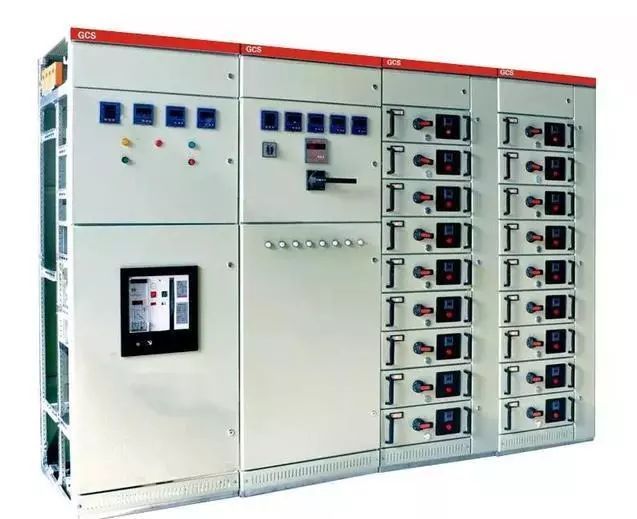

2.GCS低壓抽取類型開關柜

概述:

GCS適用于發電廠、石油、化工、冶金、高層建筑等行業的配電系統，以及大型發電廠、石化系統等自動化程度高、需要更多計算機接口的地方。作為三相交流，50(60)赫茲，額定工作電壓400伏，690伏，額定工作電流4000安及以下，配電，電機集中控制，無功補償?shù)扔脩粼诎l(fā)電和供電系統中使用。

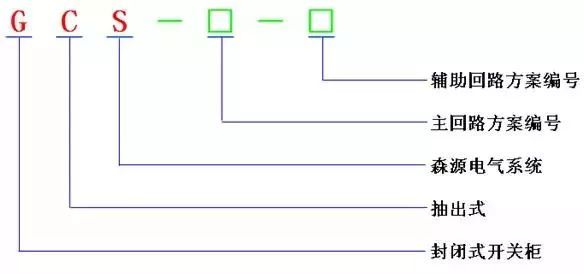

型號描述:

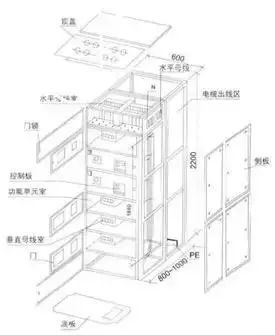

結構特征:

1:GCS帶受電柜、饋電柜和電機控制柜。

1.1:GCS帶受電柜、饋電柜和電機控制柜。

1.2:MCC機柜較多可由22個1/2功能單元組成，每個功能單元模塊為160毫米，每個單元電流較高可達400安培

1.3:機柜的每個功能單元室是獨立的，并與電纜室隔離。電纜室的寬度為240毫米或440毫米

2.抽屜面板上有明顯的開啟、關閉、實驗和退出位置標記，抽屜單元設有機械聯鎖裝置。

3:抽屜為主體，有抽取和固定分離，可混合組合，可任意選擇。

4.開關設備按三相五線制和三相四線制設計。設計部門和用戶可以方便地選擇PE+N或PEN模式。

外觀和安裝尺寸:

寬度:600毫米、800毫米、1000毫米

深度:800毫米，1000毫米

電源接收和接觸柜

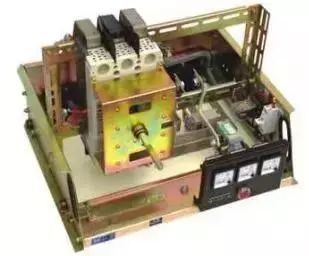

抽屜單元

典型電路方案及柜內主要設備

2

上饋線

下饋線

主要部件:空氣開關、電流互感器

雙電源切換

主要部件:空氣開關、電流互感器、塑殼斷路器

不要激動

易激動的

主要部件:閘刀開關(帶保險絲)、接觸器、熱繼電器、電流互感器、保險絲、塑殼斷路器

電機啟動

Y-△啟動

無功功率補償(主柜)

主要部件:閘刀開關、電流互感器、保險絲、接觸器、熱繼電器、電容器

電機(未激勵)

主要部件:塑殼斷路器、接觸器、熱繼電器、電流互感器、保險絲

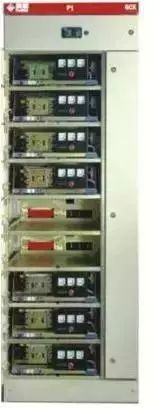

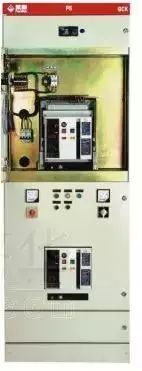

3.GCK低壓抽出類型開關柜

概述:

GCK系列電機控制中心主要由一些組合電機控制單元和其他功能單元組成。該系列產品適用于交流400伏、690伏、頻率50Hz、較大工作電流3150A的配電系統，用于照明燈具配電設備的配電、電機控制和功率轉換、配電和控制。

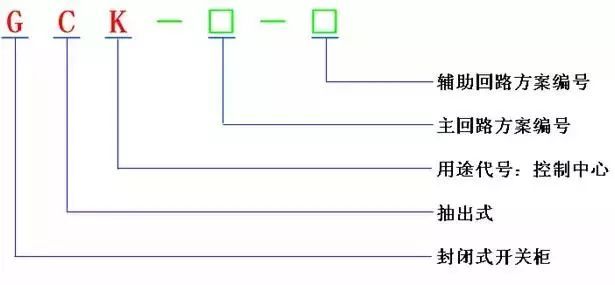

型號描述:

物理地圖:

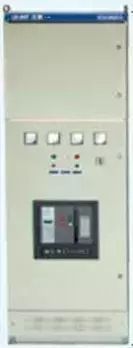

ACB內閣

在柜子后面

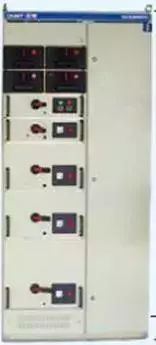

MCC機柜

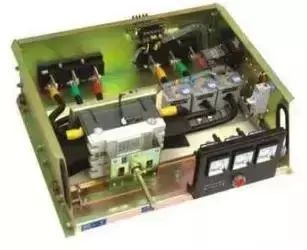

抽屜單元

外形尺寸:

結構特征:

1:柜體框架由C型材組裝而成。機柜框架部件和特殊附件是標準配置。零件的成型和開口尺寸應模塊化。(東= 20毫米).

2:抽屜單元的高度模數為200毫米，分為1/2單元、1單元、1.5單元、2單元和3單元。

3:每臺塑殼柜較多可配9個抽屜，一個單元，單元電路的額定電流不超過630安。4.操作機構與抽屜機械聯鎖，主開關不能在關閉位置拉出。5:功能單元背面設有主回路進出插頭和輔助回路二次插頭，隔離室由金屬板隔開。

典型電路方案和柜內主要元件:

架空引入線

接收電力的電纜

父母聯盟

主要部件:空氣開關、電流互感器

Y-△電機控制

電源開關

主要部件:塑殼斷路器、電流互感器、接觸器、熱繼電器

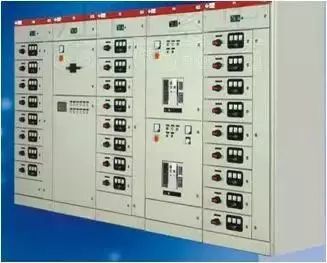

MNS組合低電壓開關柜

概述:

MNS組合低壓開關柜系統，適用于所有發電、配電和用電。適用于5000 A . MNS以下的低壓系統，具有很高的靈活性，可根據需要和不同的使用場合靈活混合，能滿足全方位的要求。

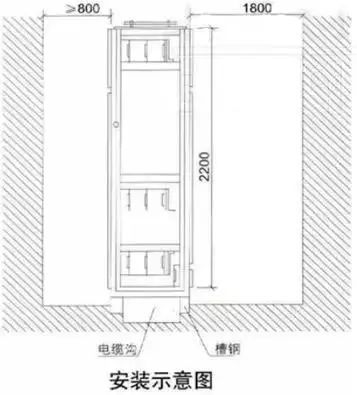

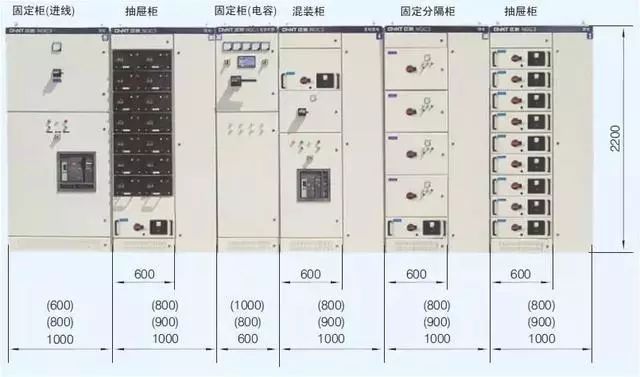

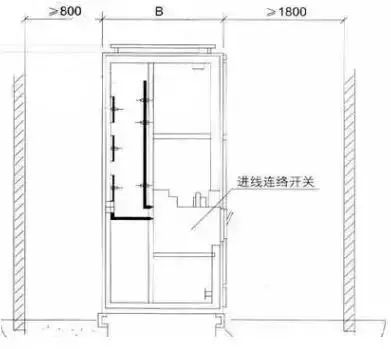

安裝尺寸:

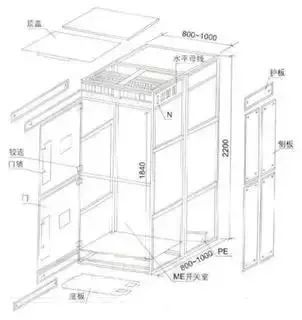

結構特征:

1:柜體框架結構可分為設備柜、母線柜和電纜柜，其尺寸為(高×寬×深)2200毫米× 400/600/800/1000/1200毫米× 600/800/1000毫米，空氣開關2000下開關柜的寬度可為400毫米

2:柜體框架由模數為25毫米的特殊C型型材制成

3:抽屜柜有抽屜單元隔離室、出線端子室、橫向電纜室和柜頂母線室。所有組件都安裝在抽屜單元中。抽屜有五種標準規格:8E/4、8E/2、8E、16E、24E(8E = 200毫米)，8E/4較大額定電流為45A，8E/2較大額定電流為63A，16E以上較大額定電流為630A。

開關手柄的位置描述:

工作位置-主開關打開，控制回路打開，部件鎖定

斷開位置-主開關斷開，控制電路接通，部件鎖定

實驗位置-主開關關閉，控制回路打開，部件鎖定

退出位置-主電路和控制電路斷開

隔離位置-取出30毫米距離，主電路和控制電路斷開，完全隔離

機柜中的典型電路和主要組件:

電纜入口和出口

主要部件:空氣開關、電流互感器

接觸

主要部件:空氣開關、電流互感器

電機控制

主要部件:塑殼斷路器、電流互感器、接觸器、熱繼電器

供給

聯絡

主要部件:塑殼斷路器、電流互感器

計量柜

主要部件:電流互感器和電壓互感器

補償柜

主要部件:閘刀開關、接觸器、熱繼電器、電流互感器、保險絲和電容器

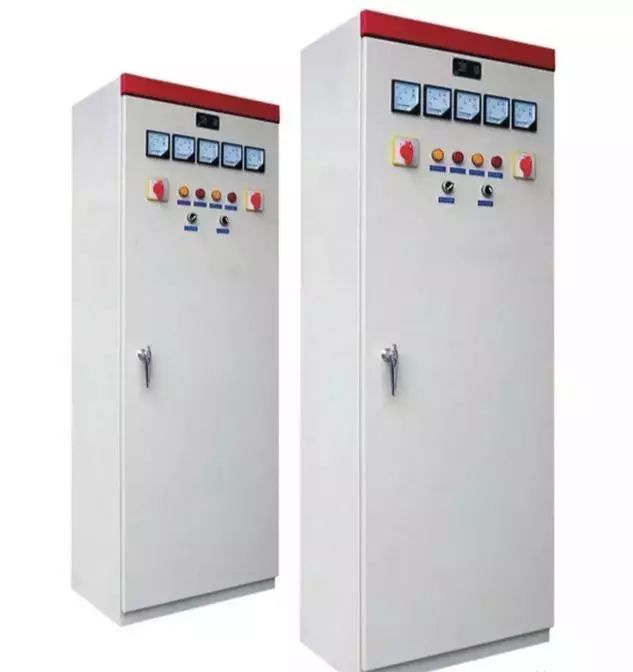

4.XLL2低電壓配電箱

概述:

XLL2低壓配電箱適用于交流50Hz、額定工作電壓400伏(690伏)、額定工作電流630安的電網。用于冶金、礦石、石油、化工、電力等行業的電源和電機控制照明。該柜結構新穎，組件布置合理，可根據用戶的不同需求組合成列。

型號描述:

機柜中的典型電路和主要組件:

主要部件:刀閘、塑料斷路器、小型斷路器、電流互感器

主要部件:刀閘、塑料斷路器、小型斷路器、電流互感器、接觸器、熱繼電器

相似配電箱簡介:

XLLKL系列交流電機起動裝置:該裝置是一種集電機起動、停止控制、運行監控、電機保護等元件于一體的電子控制裝置。根據需要可配置成Y-△起動、自耦降壓起動、頻敏降壓起動和可逆運行系列。廣泛用于風機、水泵和消防系統的電機控制。

交流電機軟啟動裝置。

XLLXZF(XHF)型雙回路配電裝置用于工礦企業和民用建筑。它是為保證供電的連續性而設計的，具有交流50Hz、電壓低于500伏、三相四線或tn-s供電系統中雙路供電的自動轉換功能。本產品用于醫院手術室、高層建筑安全系統、火力發電關鍵部位、連續生產、船舶房、政府機關和重點軍事部門等。其不能長時間斷電。

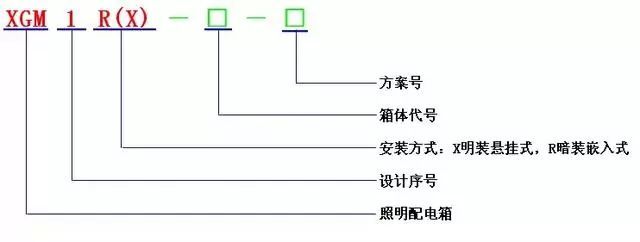

5.XGM照明配電箱

概述:

XGM系列燈箱適用于民用建筑、住宅建筑、酒店、火車站、醫院、工廠、企業等現代建筑的室內使用。它們用于50Hz和415V以下的單相、三相和四線交流配電、tn-s照明和小功率控制電路。它們用于線路過載和短路漏電保護。同時配有AC30插座，可制成電源插座盒，滿足用戶多功能需求。

典型電路和盒內元件:

主要部件:空氣開關、小型斷路器

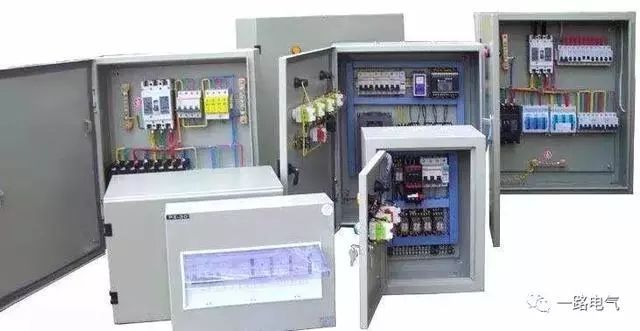

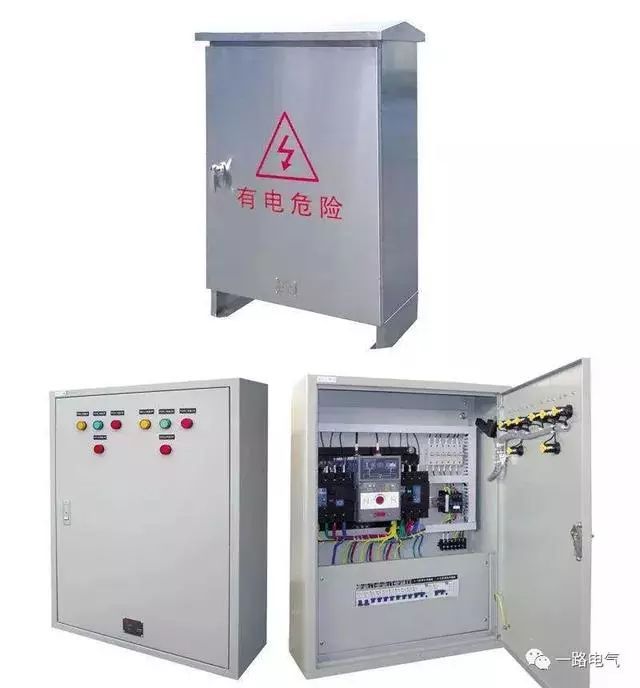

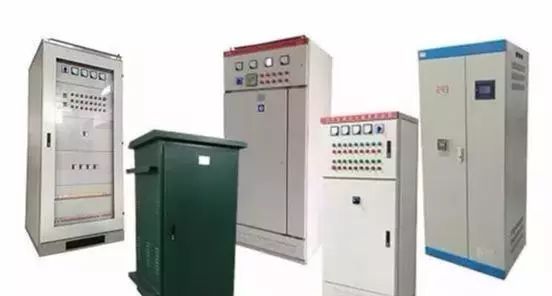

各種盒子:
