如果你是用開關柜進行設計，目前較緊迫的任務應該是查看更多的組件樣本，了解外部尺寸、技術性能、安裝方法等。了解國家和行業標準，了解不同電壓等級下的充電距離、絕緣方式、保護等級和聯鎖要求。必須審視這些標準。

對于GB3906和GB7251，請參考“完整電氣開關設備的設計”(上部和下部)。二級原理圖可參考公司生產的產品圖紙和斷路器制造商的原理圖。你可以閱讀“如何理解二次電氣原理圖”(書籍和圖紙可以從你的資料室借來)。電氣圖紙由設計單位設計。你所做的任何設計或修改都必須由設計單位簽字蓋章，因為你沒有資格。您的職責是將設計要求轉變?yōu)闈M足尺寸、功能、溫升和技術性能要求的產品。

成套開關設備35kV和10KV高壓開關柜實用技術設計的幾點體會？論述了35KV和10KV高壓開關柜制造設計中的保護等級、絕緣距離、爬電距離、五防聯鎖功能、溫升和接地問題。

目前，電力設備的快速增長促進了高壓開關市場的快速擴張，特別是35KV和l0kV中壓開關柜在電力系統中的應用極為廣泛。因此，本文作者著重就中壓開關柜的設計寫一些自己的體會，寫下自己的拙見，僅供同行參考，并請指正。

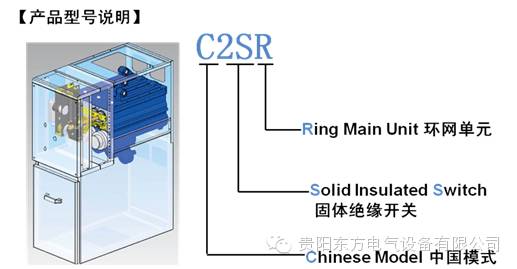

幾點體會

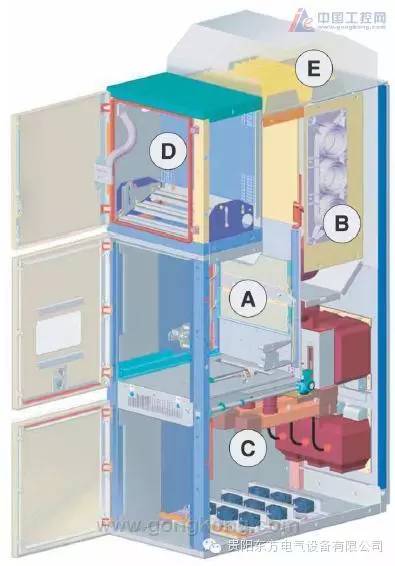

(1)關于機柜結構要求。所有外殼開關柜必須是具有一定機械強度的金屬外殼。柜體內的斷路器室、母線室和電纜室上方設有泄壓通道。二次線鋪設美觀，便于檢查。開關柜范圍內所有主要電氣部件的安裝梁必須是金屬的，并可靠接地。

(2)防護等級要求。10KV、35KV高壓開關柜屬于高壓帶電設備。為了防止人體靠近高壓帶電部件和接觸高壓開關柜的運動部件，在設計開關柜時，必須考慮柜體防護等級的要求。對于10KV固定類型開關柜如GG-1A-10和XGN10，我們必須滿足保護等級IP3X和移除類型的要求

JYN和KYN系列，如JYN10、KYN 10、KYN 110、KYN 28-10等。必須滿足防護等級IP4X的要求。對于35KV固定類型開關柜如XGN17-40.5等。必須滿足防護等級IP3X的要求。GBC-40.5、JYN-40.5等可移動機柜必須滿足防護等級IP3X的要求。可拆卸KYN系列開關柜如KYN10-40.5、KYN640.5必須滿足防護等級IP4X的要求。

當然開關柜在設計時，我們可以追求更高的保護級別，但問題是隨著保護級別的提高，生產成本相應增加，散熱條件變得更差。因此，我們不能盲目追求更高的保護級別，IP3X和IP4X一般比較合適。

(3)絕緣距離。由于采用10kV和35kV 開關柜來分配三相交流電，因此必須保證相間和相對地之間有一定的絕緣距離，否則會造成短路，危害整個電力系統。因此，在設計開關柜時，必須滿足絕緣距離的要求:如果僅使用空氣作為絕緣介質，且高度為1000米，當10kV的高度超過1000米，相間125毫米或以上，相間300毫米或以上時，絕緣距離應按GB3906進行修正。但是，有時由于配電室的限制，我們生產的外部尺寸開關柜不能滿足絕緣距離的要求，所以可以采用以下方法解決絕緣問題:

首先，在金屬封閉高電壓開關柜時，用非金屬絕緣隔板加強相間或相對絕緣，以滿足減小絕緣距離的要求。但必須注意的是，帶電裸導體與絕緣板之間的距離在10kv時應不小于30m，在40.5kv時不小于60mm。這種方法的缺點是絕緣隔板受使用環境的影響很大，存在絕緣老化的問題。

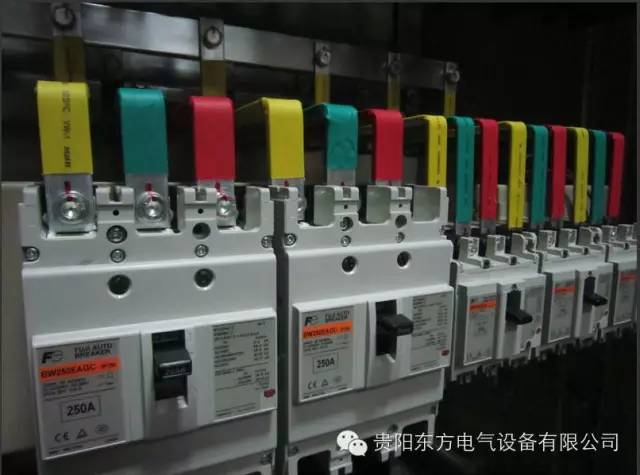

第二，熱收縮套用于熱收縮整個高壓帶電導體。在實踐中，10KV應保證絕緣距離不小于100毫米，35kV應保證絕緣距離不小于200毫米。缺點是熱縮套管也存在絕緣老化問題。絕緣強度會隨著時間而降低。

總之，在設計允許的情況下，應盡可能使用空氣絕緣，以滿足絕緣要求。

(4)漏電距離。電力系統是供電部門的核心系統，不能馬虎。用戶通常追求高可靠性。在爬電距離方面，我們對制造商提出了非常嚴格的要求。在實踐中，我們必須滿足以下條件:在高電壓開關柜時，每個組件的外絕緣及其支持絕緣(純瓷和有機絕緣)的爬電比，純瓷絕緣為18毫米/千伏，有機絕緣為20毫米/千伏，屬于二級污染。為了滿足上述要求，我們采取的措施是要求配套制造商增加絕緣子用傘的數量。此外，在開關柜的使用環境相對潮濕的地方，為了防止冷凝，在開關柜的電纜室和斷路器室增加帶溫度控制裝置的加熱器。

⑤五防聯鎖功能。五防聯鎖對開關柜的可靠安全運行非常重要。國家標準對開關柜的五防聯鎖有明確要求。因此，在設計和制造開關柜時必須遵循以下原則:高壓開關柜有五種防誤操作措施，如防止誤拉斷路器、防止隔離開關帶負荷合閘、防止帶地(或接地線)斷路器送電、防止帶地(或接地線)斷路器帶電合閘、防止斷路器誤入帶點區間。目前，為實現五防功能，GG-1A、XGN2、JYN、KYN等不同廠家對型號和開關柜機柜的機械聯鎖有不同的特點和完整的功能。其目的是防止現場工人的誤操作。

⑥溫度上升。在電力系統開關柜的情況下，所有電氣部件在正常運行期間都會產生不同程度的熱量。因此，GB3906明確要求每個組件的溫升為開關柜，即柜內每個組件的溫升不得超過該組件相應標準的規定，易接近的外殼和蓋板的溫升不得超過20K。主電路的溫升應符合GB763《交流高壓電氣設備長期運行時的加熱》的要求。的規定。為了達到溫升極限，必須做到以下幾點:加強制造工藝開關柜(如母線搭接面鍍銀和燙錫)；在設計中，避免渦流現象或采用非反磁性材料。大電流增加的空氣冷卻裝置。

⑦高壓接地開關柜: 開關柜所有電氣元件均為帶電體。為了確保維護期間的人身安全，所有電氣部件必須安全可靠地接地。當設計和制造開關柜時，必須做到以下幾點:沿all 開關柜的寬度方向設置一條專用貫通接地母線，接地母線與接地網連接；開關柜中所有電氣元件的接地必須連接到專用接地母線。

結論

隨著中國電力工業的發展，開關柜的設計將永無止境。我們需要不斷學習國家標準，學習國外大公司的先進經驗，為中國電力工業的發展做出貢獻。
