低電壓開關柜的作用是什么？效果如何？為什么詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

低電壓開關柜時的功能:

1.配電和轉換

2.電機控制(也稱為電機控制)

3.無功補償

4.電擊個人防護(直接和間接接觸)

5.保護設備免受外部環境的影響

低電壓開關柜的三個重要標準:

GB7251.1

“低壓開關設備和控制設備”

首先部分:型式試驗和部分型式試驗的成套設備

IEC60439.1

“低壓開關設備和控制設備”

首先部分:型式試驗和部分型式試驗的成套設備

GB/T 15572008

“低壓全無功補償裝置”

通過使用:

配電:電力中心

控制中心:電機控制中心

補償:如無功補償柜(電容器柜)

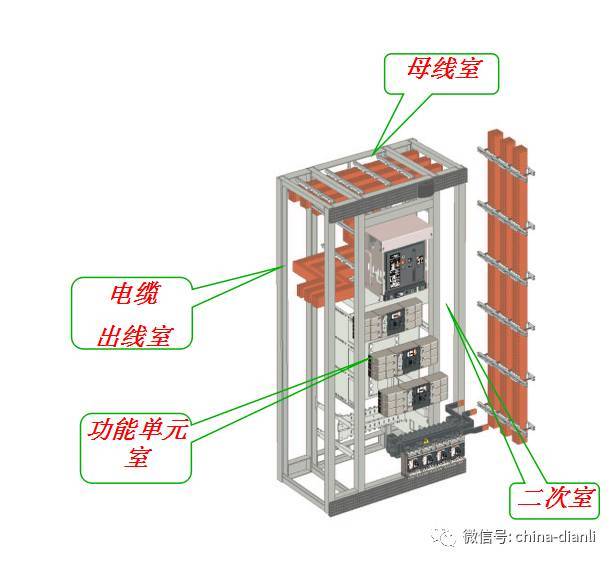

1.劃分

定義:獨立將開關柜分成幾個隔間的不同方法，以保護個人和設備安全

隔間分類:

公共汽車房:包括臥式公共汽車房

和垂直公共汽車室

功能單元室(開關室)

電纜出口室:包括電纜室

二級設備室

?

低壓主要成分開關柜

柜體:開關柜外殼框架和內部安裝及支撐部件

母線:一種低阻抗導體，可以分別連接到幾個電路

功能單元:完成相同功能的所有電氣設備和機械部件(包括輸入和輸出單元)

開關柜母線相序位置與國家標準顏色比較如表所示

柜體接地母線:黃色和綠色相間；

機柜中母線的放置

(1)根據垂直或水平“一”字形:如GG1A-12F和GBC-40.5，柜頂主母線插入結構。

(2)根據“銷”形:如KYN28A-12和KYN10-40.5中的主母線插入結構。2.4影響載流量的因素

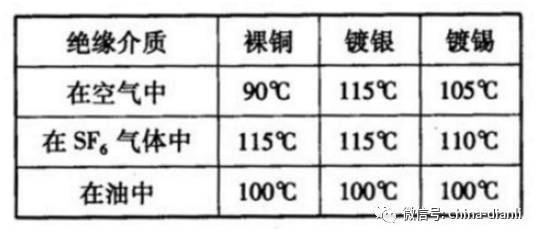

(1)放置方式:垂直放置和水平放置。垂直放置的固定電流值比水平放置的大。(2)環境溫度。(表2顯示了裸母線的較高溫度值。)

鍍銀或鍍錫后提高了母線的耐高溫性能。(3)母線材料:銅；鋁；在鋼中，銅具有較高的導電性，當物體的橫截面或表面較大時，銅的載流能力較高。鋼是較小的，常用于鉑電路或避雷器電路。

(4)總線數量:當多條總線并聯時，其散熱前提比單條總線差得多。

例如:LMY100X10的電流測試值:單載流容量為1728A/1(作為參考)；當插入兩根時，載流能力為2558安/1.48；插入三根導線時，載流量為3181 A/1.84；；當插入四個時，載流容量為3622A/2.09。

(5)散熱前提:開放式開關柜的母線載流量大于封閉式開關柜的母線載流量，有空調的變電站優于無空調的變電站。
