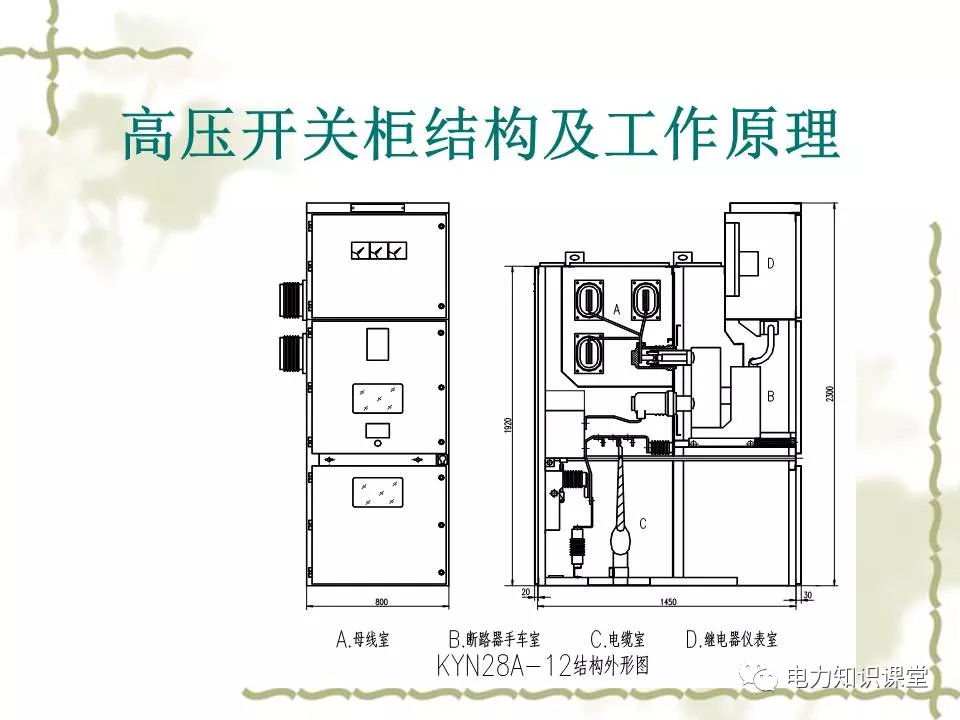

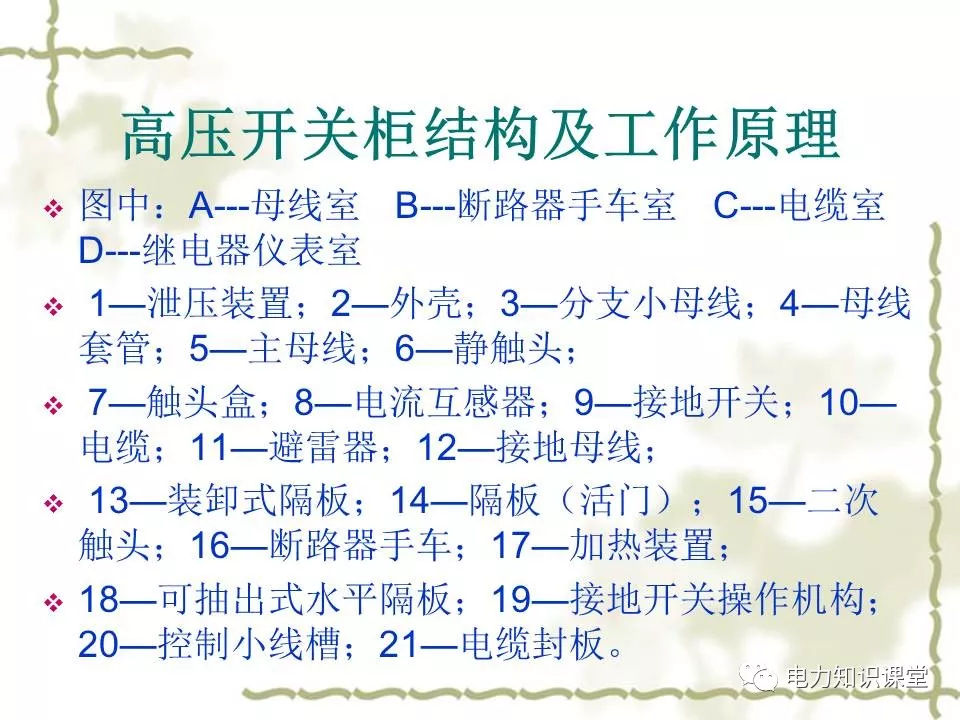

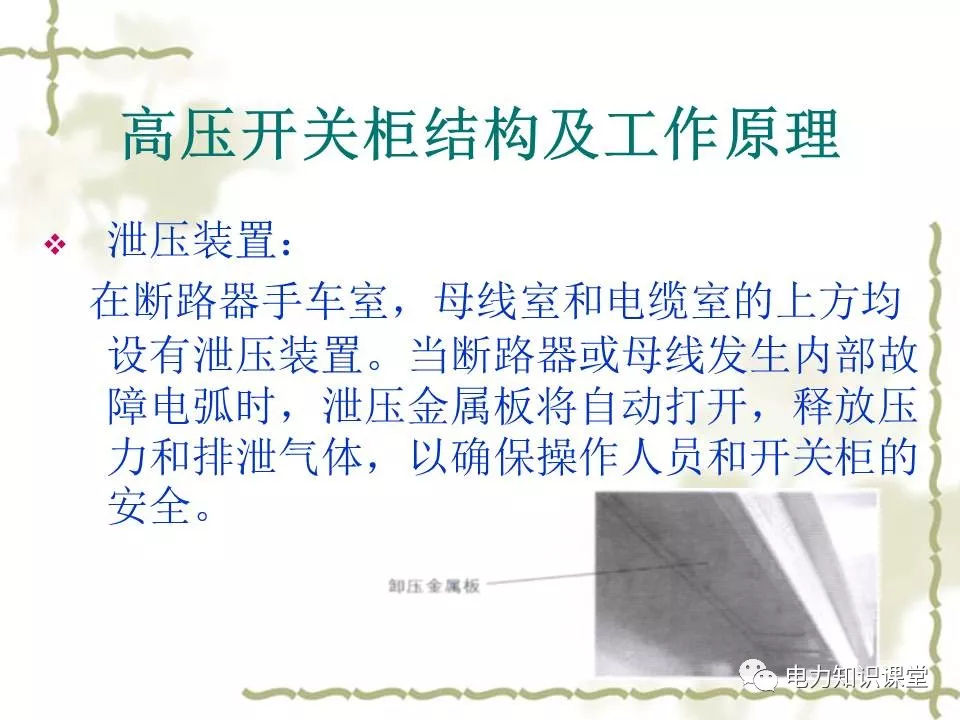

開關柜的機柜為組裝式結構，且開關柜的機柜不靠墻安裝。機柜分為四個獨立的隔間:手車室、主母線室、電纜室和繼電器儀表室。機柜外殼防護等級為IP42，每個機柜防護等級為IP2X。

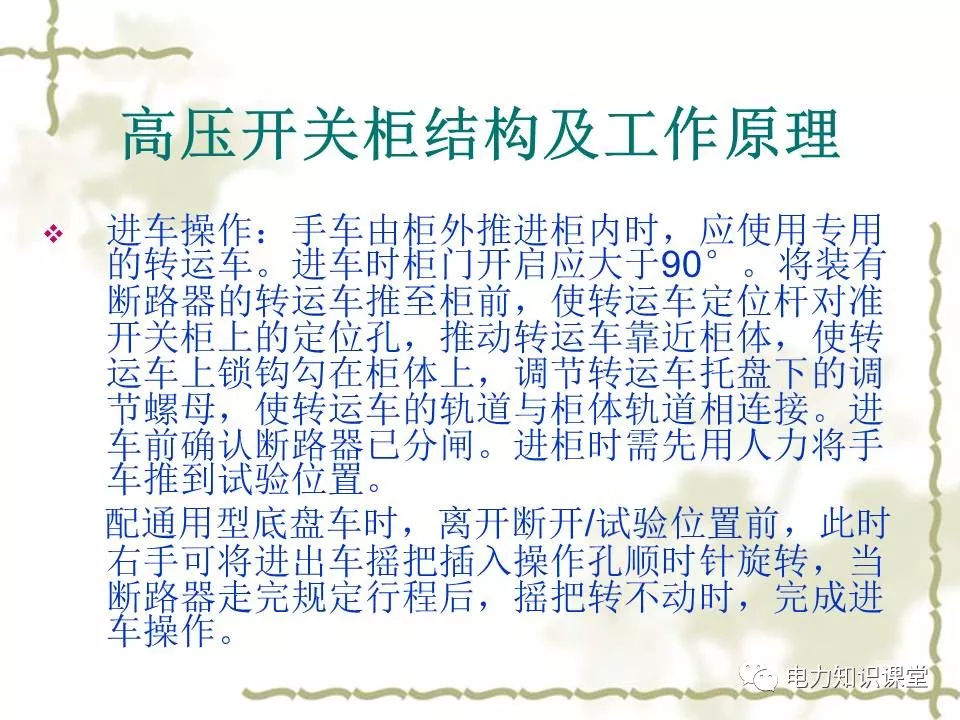

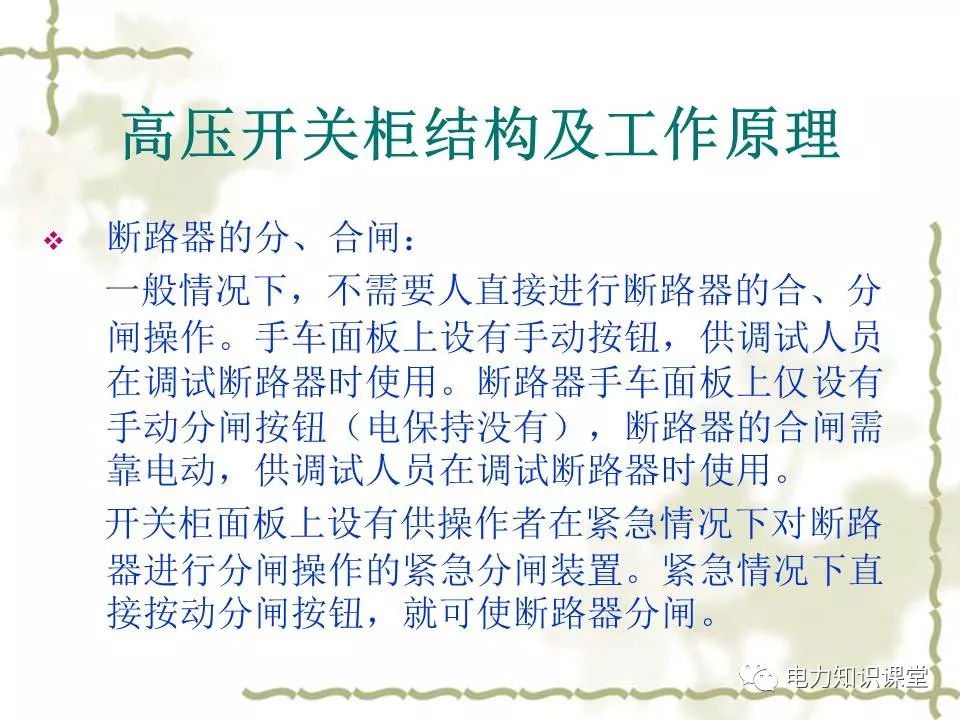

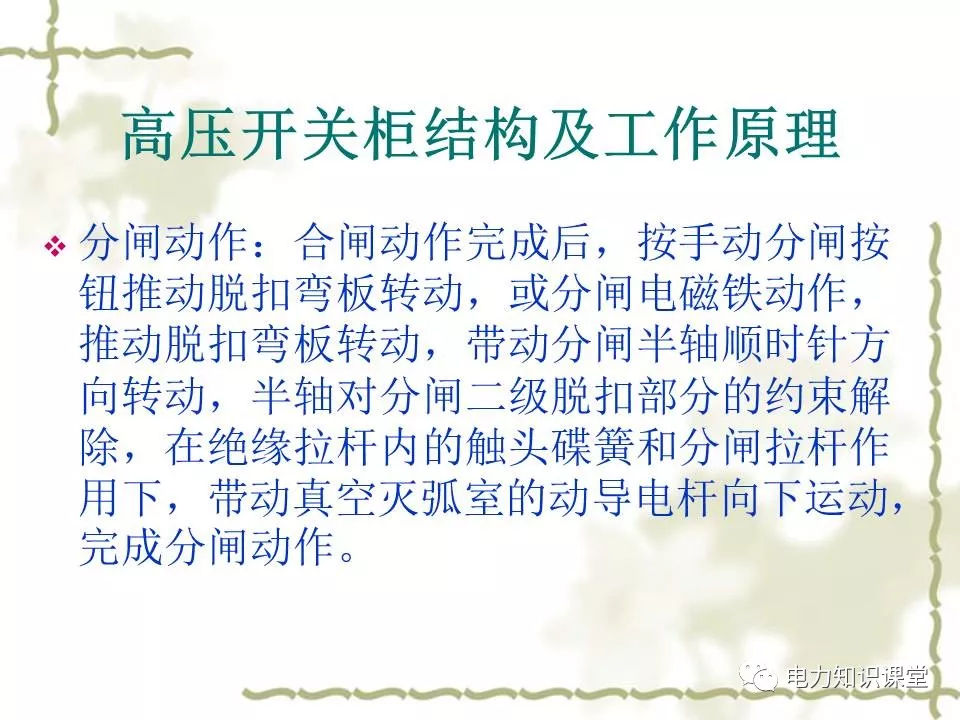

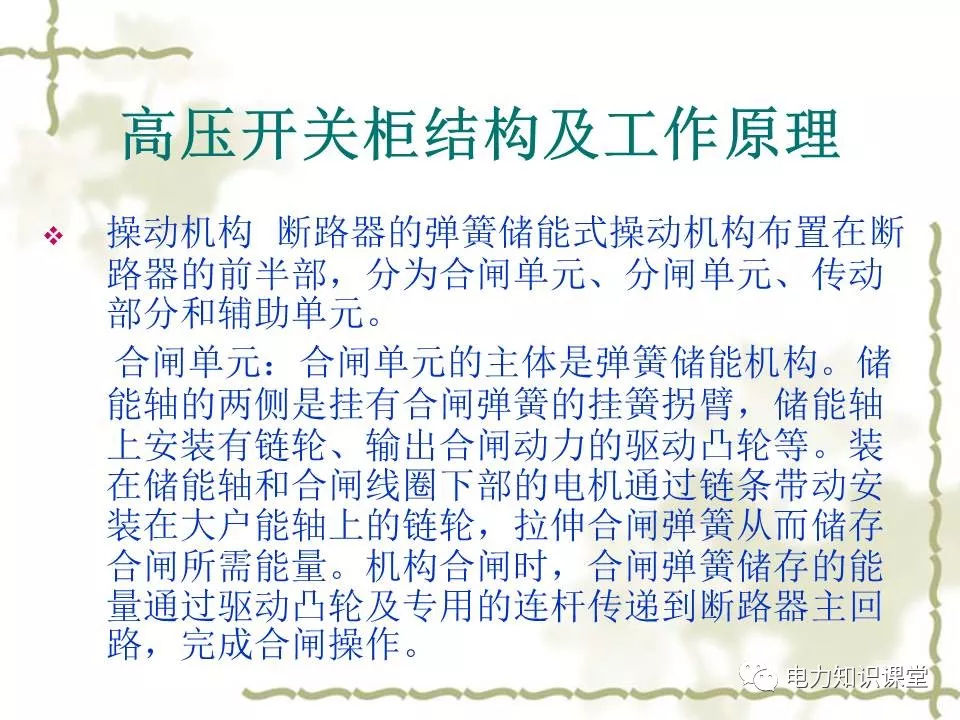

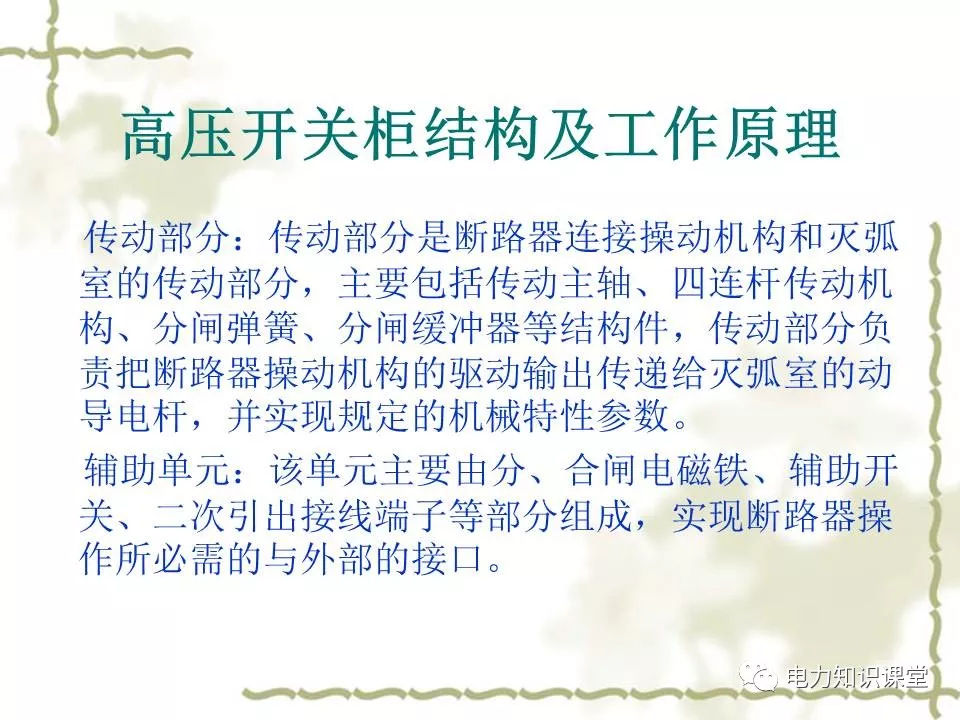

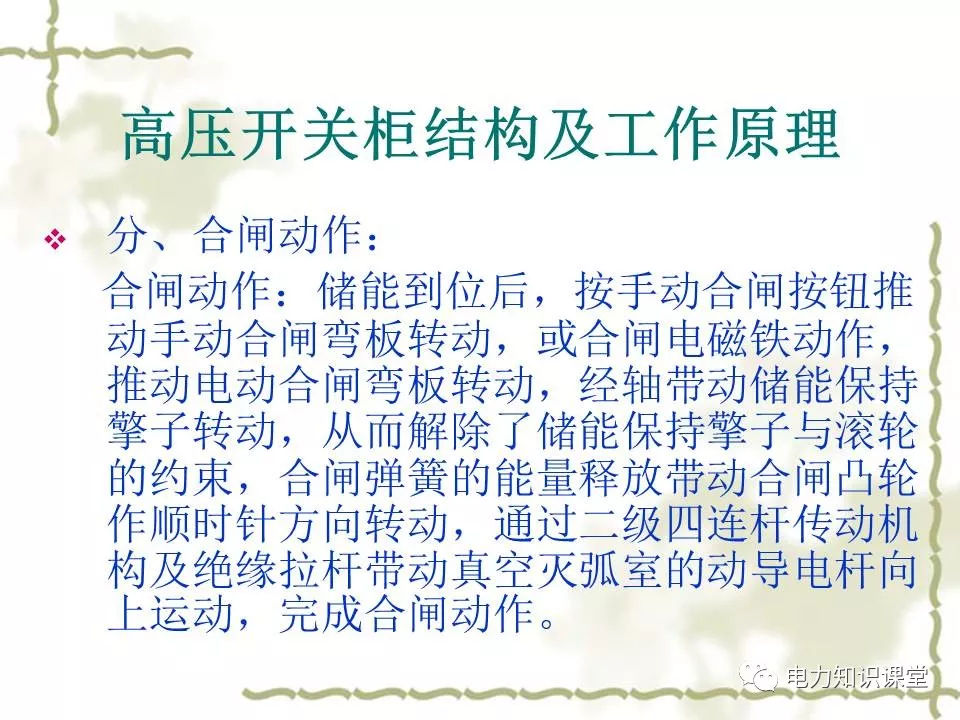

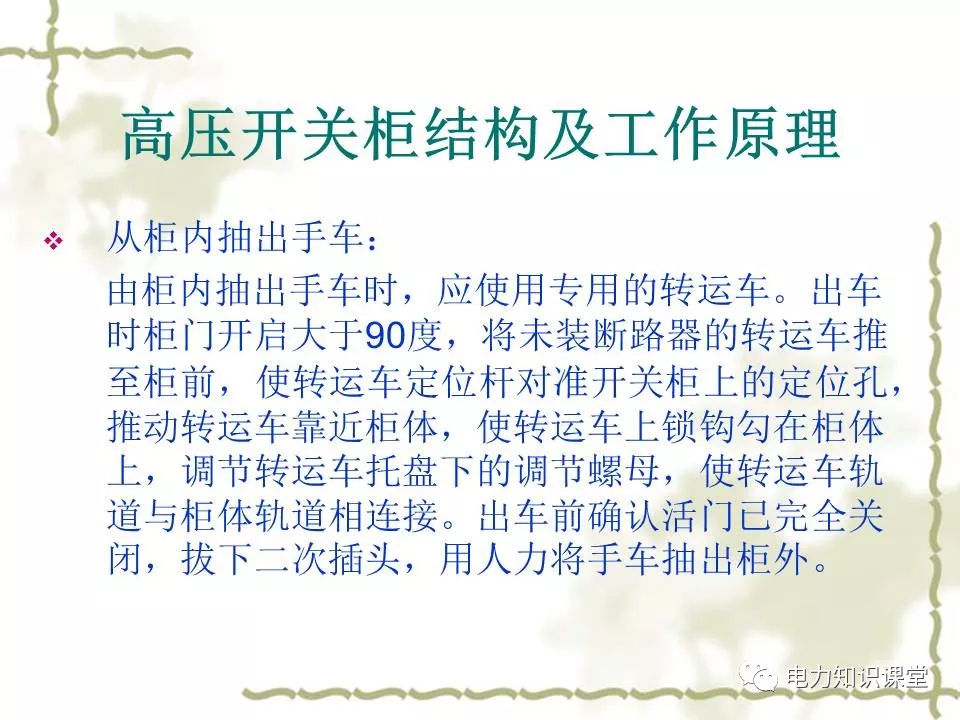

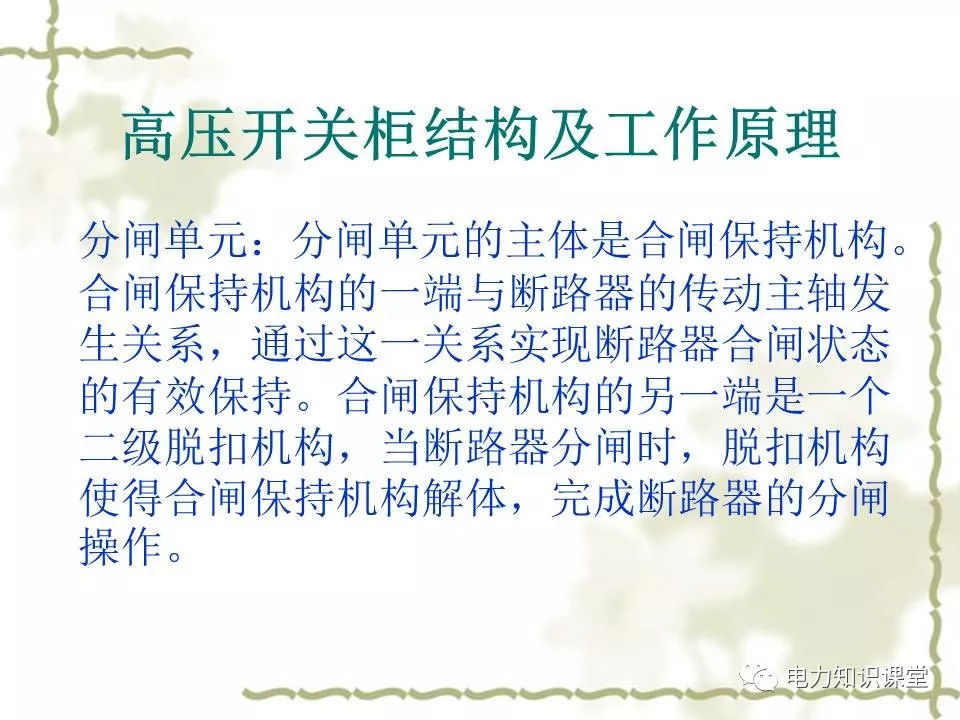

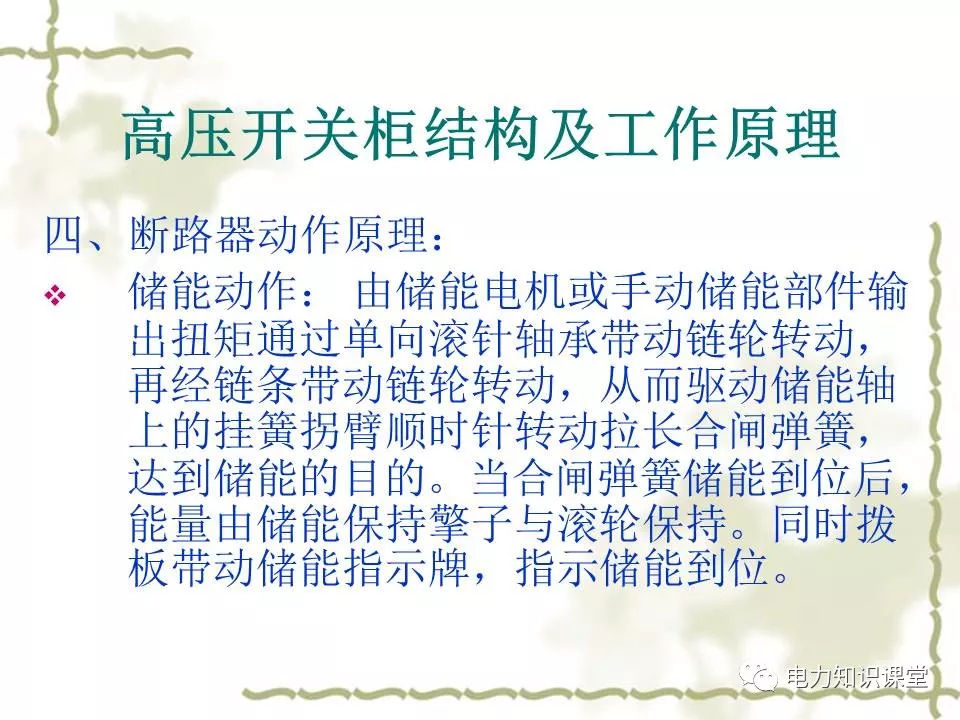

手車:手車由開關柜的主要部件和推進底盤組成。手推車采用中央結構，通過專用的轉運車可以方便地操作進出柜。以斷路器為例:手車的下部是推進用的底盤車，斷路器固定安裝在底盤車上。底盤車內設有推進機構，實現斷路器手車的進出操作。底盤車還配有聯鎖機構，以實現斷路器和機柜之間的各種聯鎖。

手推車房

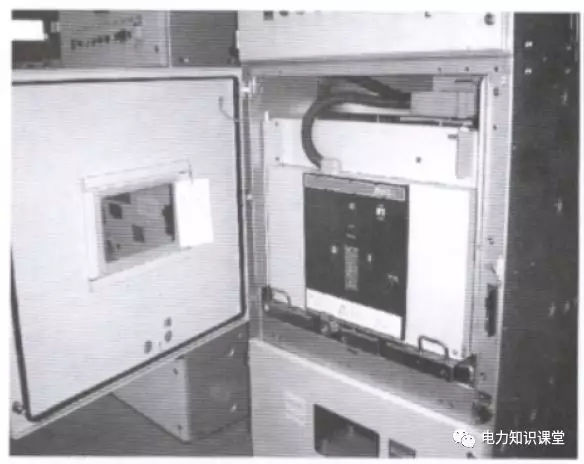

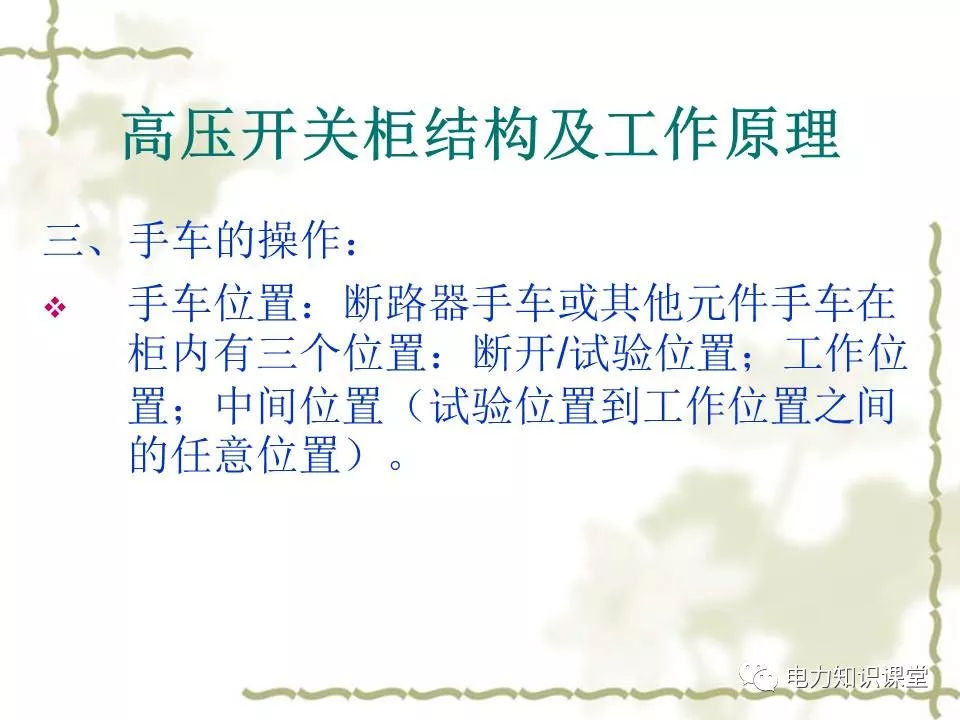

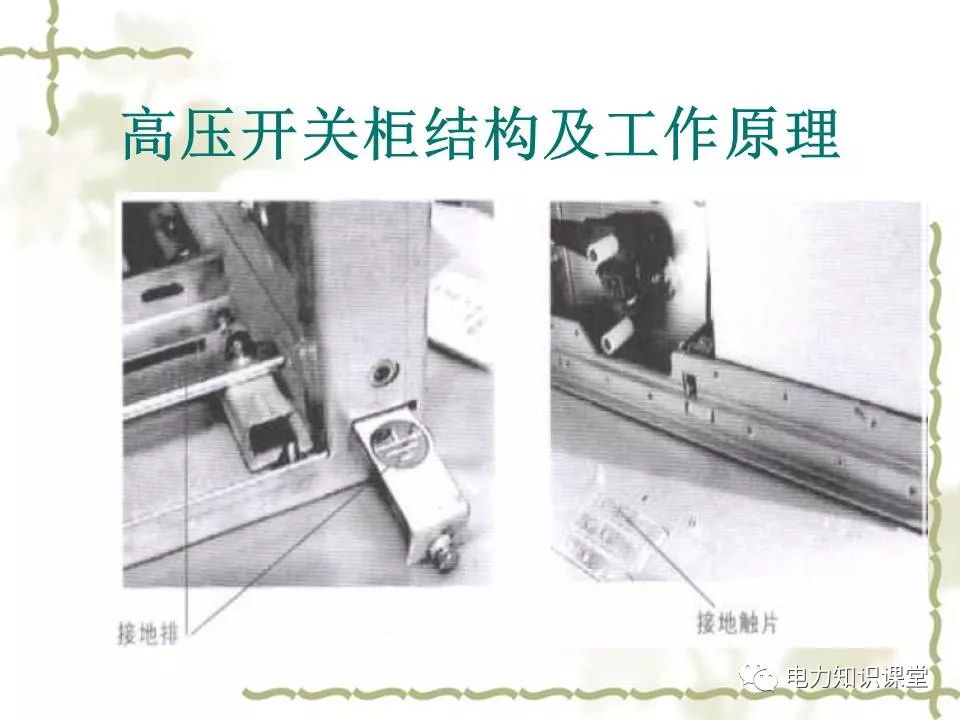

導軌安裝在隔間的兩側，用于在機柜中移動時引導和定位手推車。靜觸頭盒的隔板(擋板)安裝在手車室的后側。當手車從斷開位置/測試位置移動到工作位置時，阻擋上下靜觸頭盒的活門自動打開；當手車向相反方向移動時，閥門將自動關閉，直到手車移動回到關閉位置/測試位置，完全阻塞靜態接觸盒，在隔間之間形成有效的隔離。斷路器室的門上有一個觀察窗。通過觀察窗，可以觀察手車在車廂內的位置、斷路器的閉合和斷開、打開和閉合顯示、儲能狀態等。

主公共汽車室:

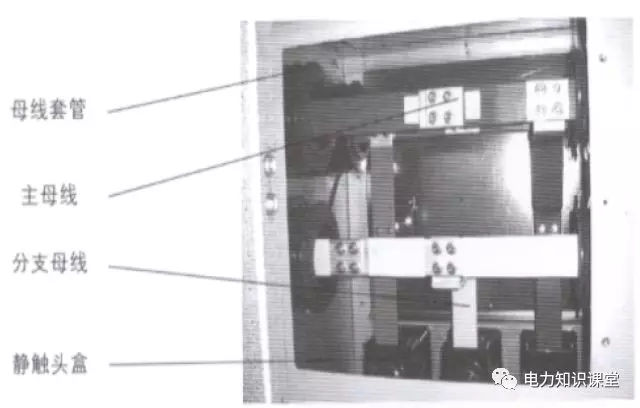

主母線室通過貫穿件與相鄰的兩個機柜連接，并由安裝在機柜側壁隔板上的母線套管支撐和固定。所有母線應使用熱收縮絕緣套管密封。主母線和連接母線采用橫截面為矩形的銅排，分支母線直接連接在靜觸頭盒和主母線之間。如果有內部故障電弧，機柜側壁上的隔板和母線套管可有效防止事故蔓延至相鄰機柜。

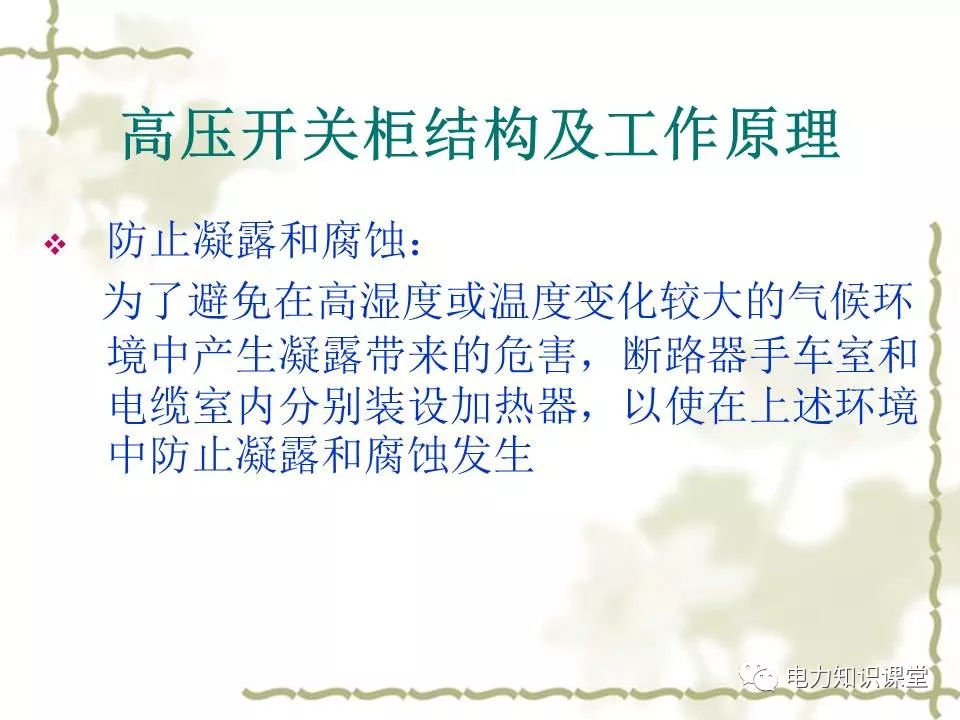

有線電視室

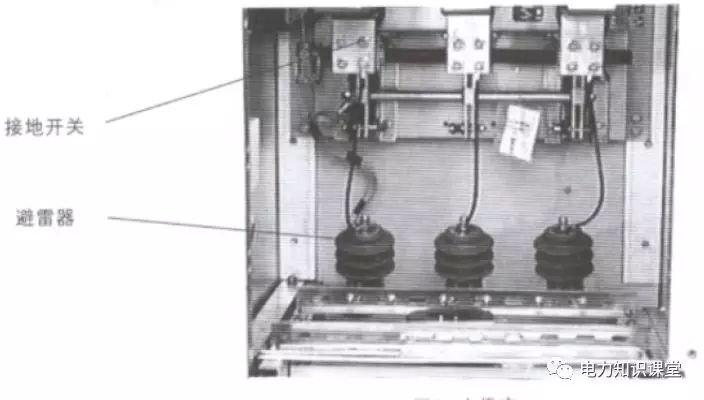

Ben 開關柜有很大的電纜室空間。電流互感器、接地開關、避雷器等電氣元件布置在電纜室內。

中繼儀器室

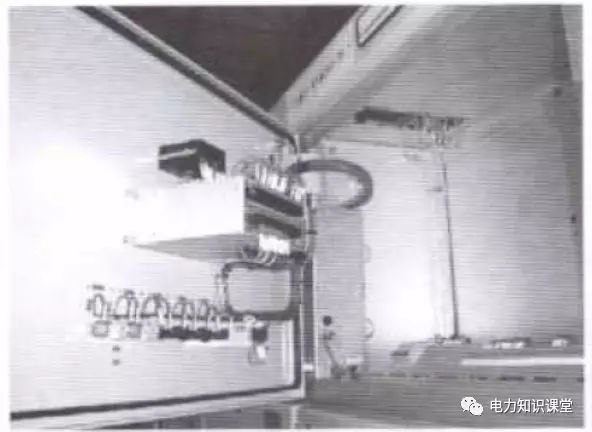

繼電保護元件、儀表、現場監控指示器和各種二次設備安裝在繼電儀表室。通信電纜孔預留在儀器室的后下部，方便機柜之間的通信電纜。

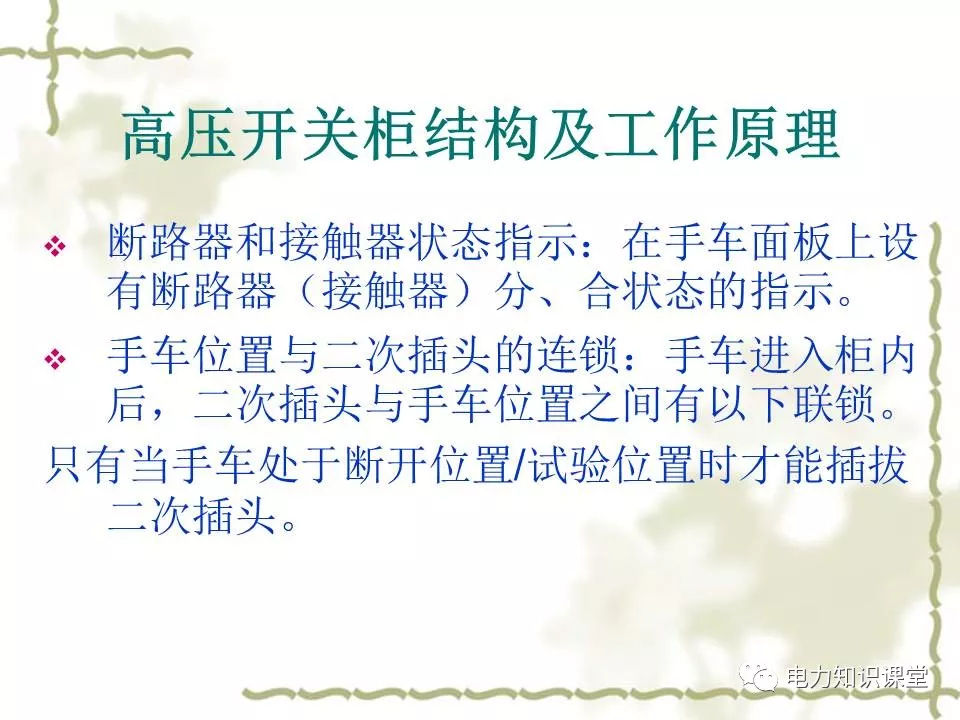

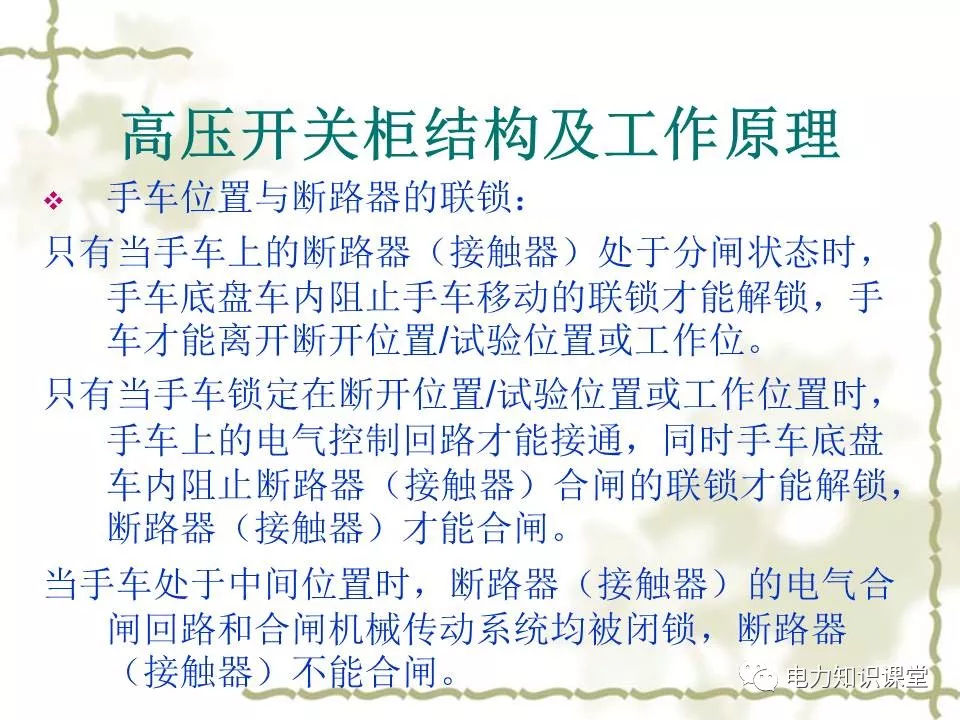

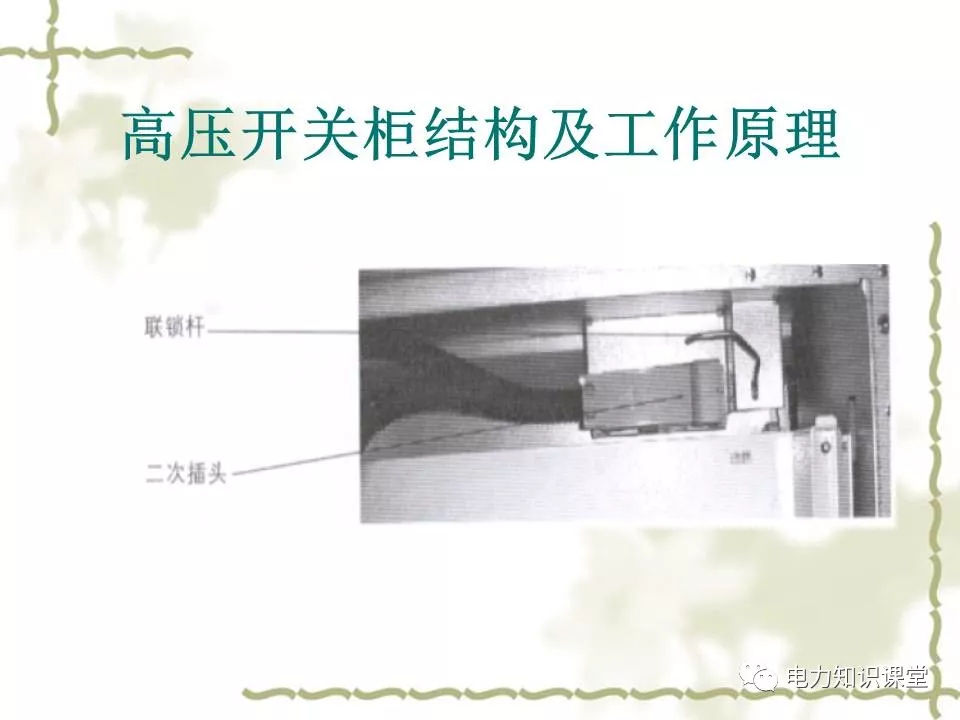

二?；ユi:

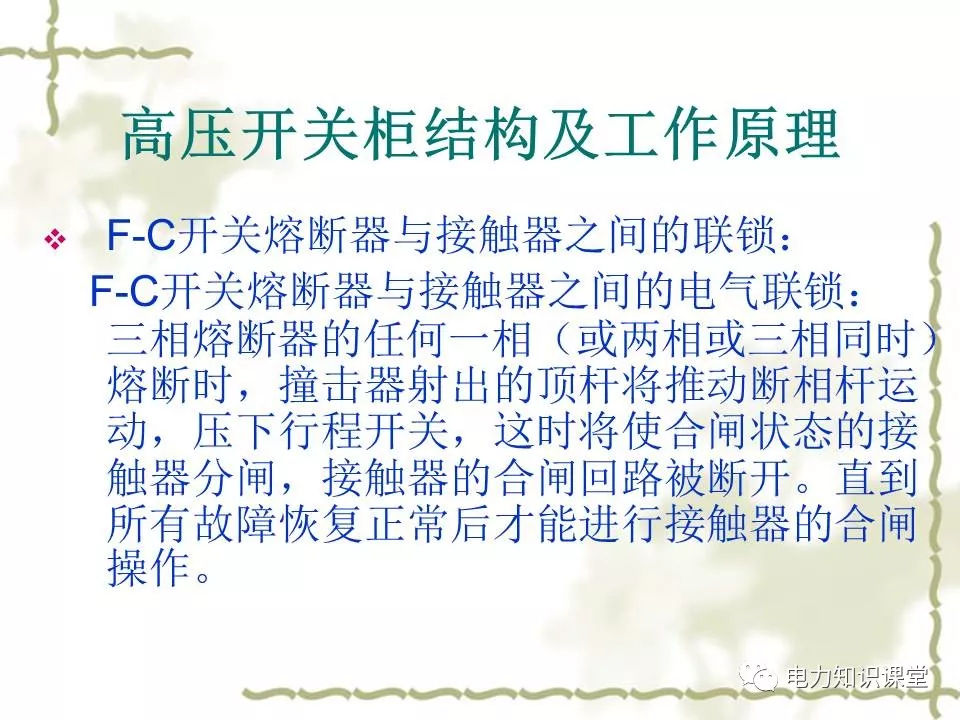

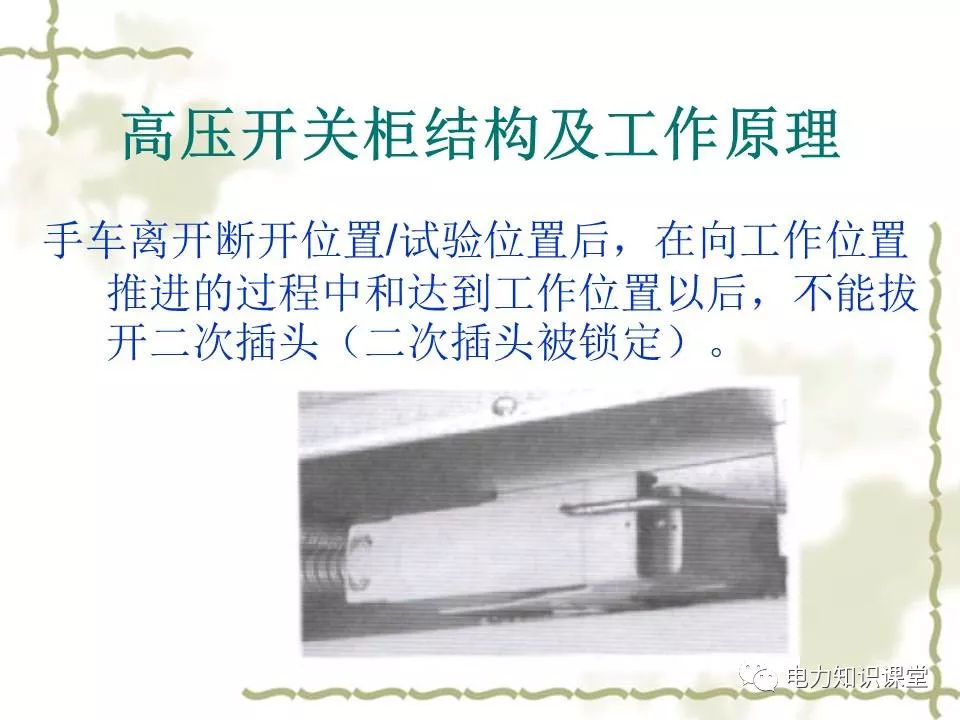

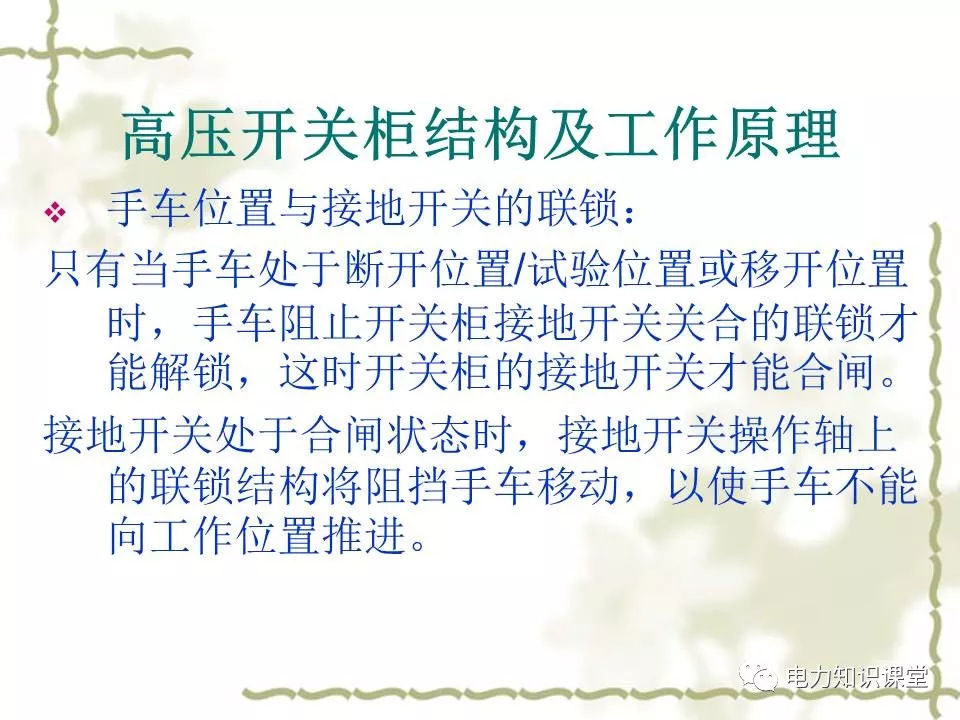

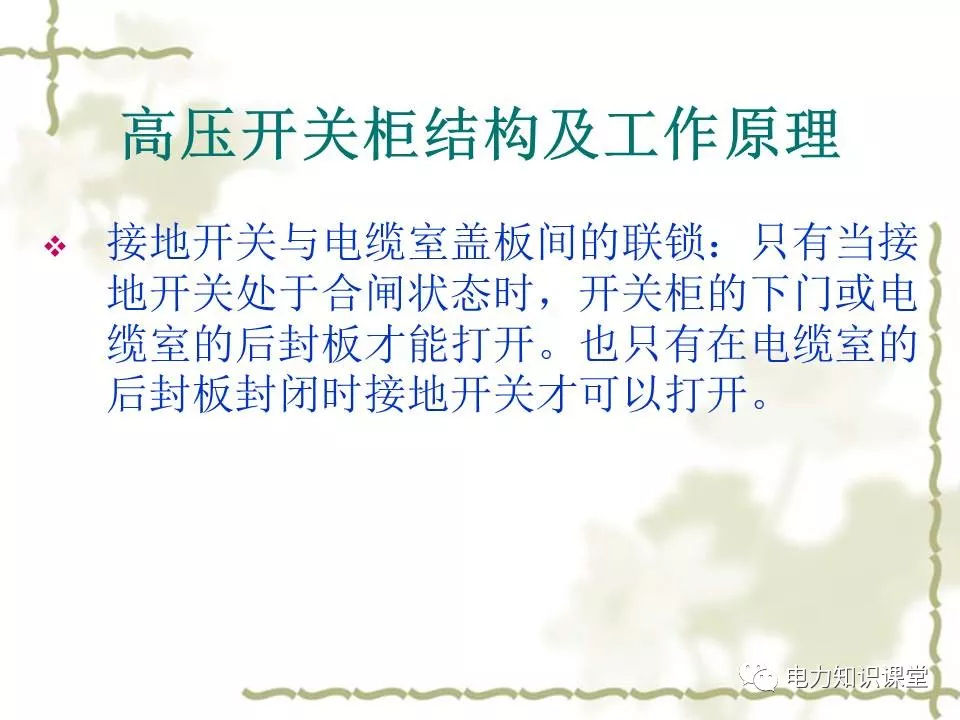

高壓開關柜的“機械聯鎖”是確保設備和人員安全、防止誤操作的重要措施。這在“3 ~ 5kV交流金屬封閉開關設備”(GB39091)中有明確規定。本國家標準將“聯鎖”描述為“金屬封閉開關設備應具有:隔離開關(隔離插頭)，以防止負荷分配和關閉；防止斷路器、負載開關和接觸器誤開或誤合(允許暗示)；當接地開關處于閉合位置時，防止接地開關閉合斷路器、負荷開關和其他開關；防止接地開關通電時誤合；上述防止電氣誤操作的五項措施被稱為“五項預防措施”“五防”裝置一般可分為三類:機械、電氣和綜合。
