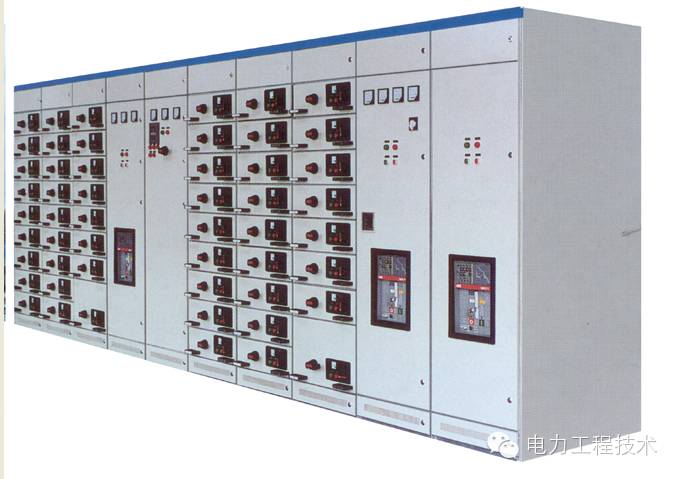

首先，什么是開關柜

開關柜是電氣設備。開關柜的外部線路首先進入機柜中的主控開關，然后進入子控制開關。每個子電路根據需要進行設置。一個或多個低壓開關設備和相關的控制、測量、信號、保護、調節和其他設備應是由制造商完成的所有內部電氣和機械連接的組合，并與結構部件完全組裝在一起。開關柜(開關柜)主要用于電力系統中發電、輸電、配電和能量轉換過程中電氣設備的開閉、控制和保護。開關柜內的元件主要包括斷路器、隔離開關、負載開關、操作機構、互感器和各種保護裝置。

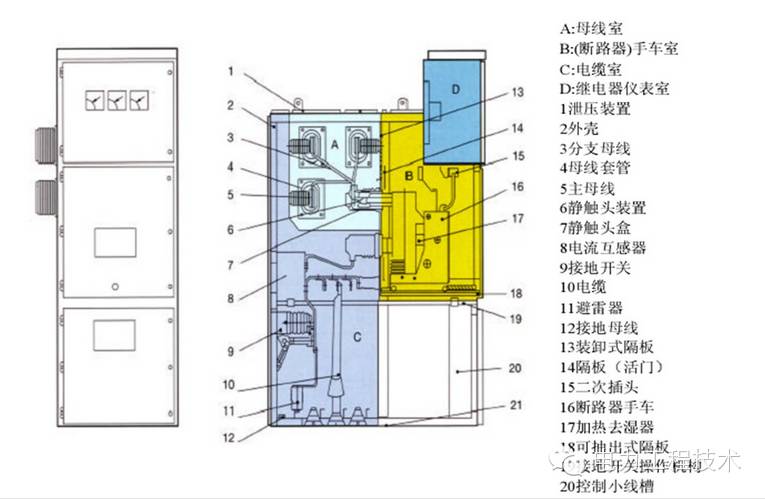

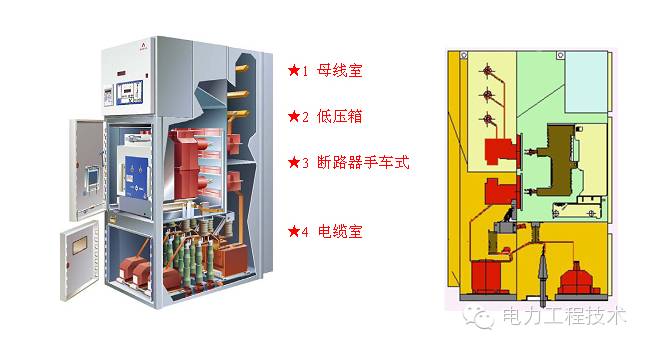

二。開關柜結構和組成分類

為了保護個人和設備的安全，將開關柜獨立分成幾個隔間，并以不同的方式對隔間進行分類:

公共汽車室:包括水平公共汽車室和垂直公共汽車室功能單元室(開關室)

電纜出線間:二次設備間，包括電纜間

2.1 開關柜的主要成分

柜體:開關柜外殼框架和內部安裝支撐母線:一種低阻抗導體，可分別連接多條電路

功能單元:完成相同功能的所有電氣設備和機械部件(包括輸入和輸出單元)

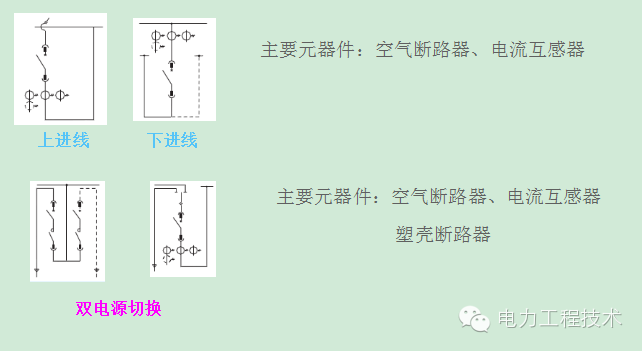

2.2電線入口(插入式總線或電纜)

上饋線；下饋線；側饋線；反向線

2.3插座模式(插入式總線或電纜)

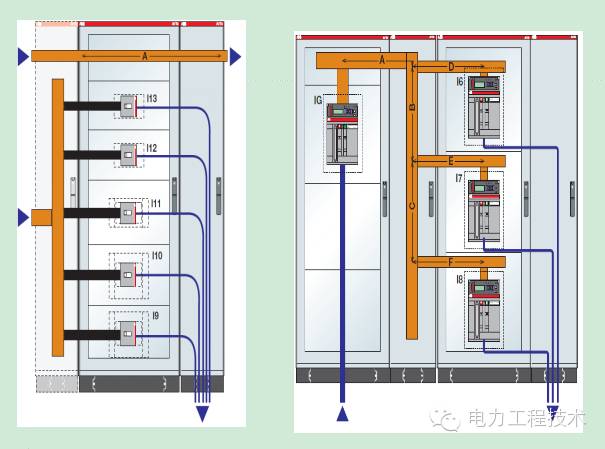

2.4母線分類:

主總線(水平總線):連接一個或多個分配總線和/或輸入和輸出單元的總線

配電總線(垂直總線):框架單元中的一條總線，它連接到主總線并向插座單元供電。

2.5功能單元的分類

固定式:只有在開關柜電源故障的情況下，才能接通和斷開主電路的連接。

可移動型(固定分離型):主電路可以安全地從主電路斷開或連接，即使它被充電，具有連接和移除位置。

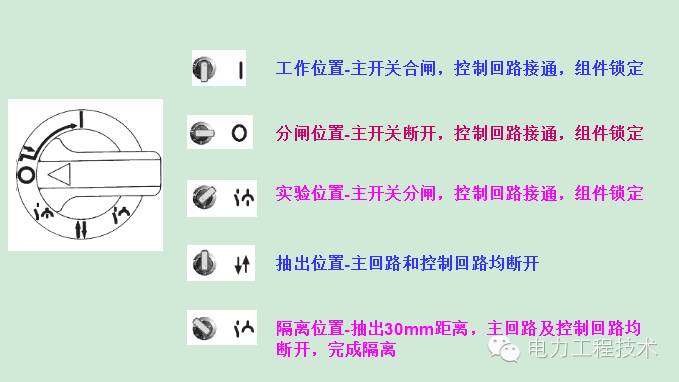

抽出式:主電路可以安全地從主電路斷開或連接，即使它是充電的，具有連接、測試、分離和移除位置。

2.6安裝方法

安裝位置分類:室內安裝；戶外裝置

安裝方法分類:墻壁安裝；墻外安裝

固定方法的分類:螺栓固定；電焊固定

三、低壓設定開關柜分類

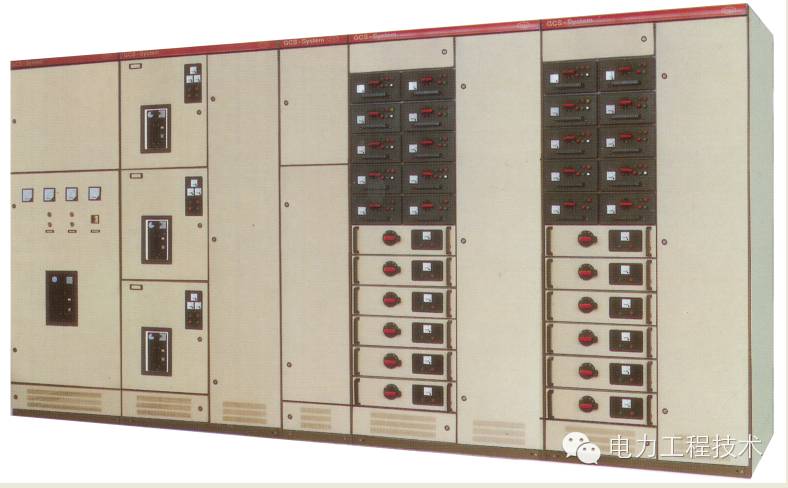

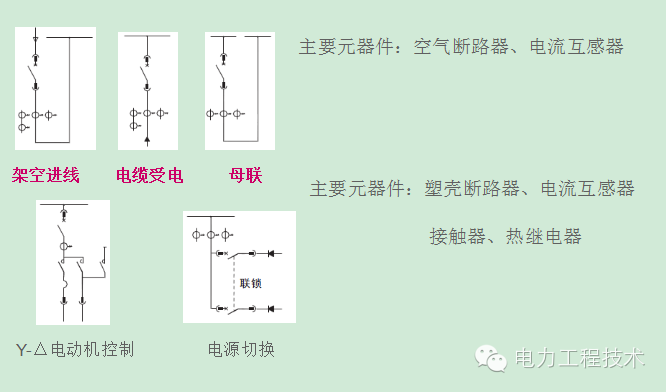

3.1 GCS機柜:

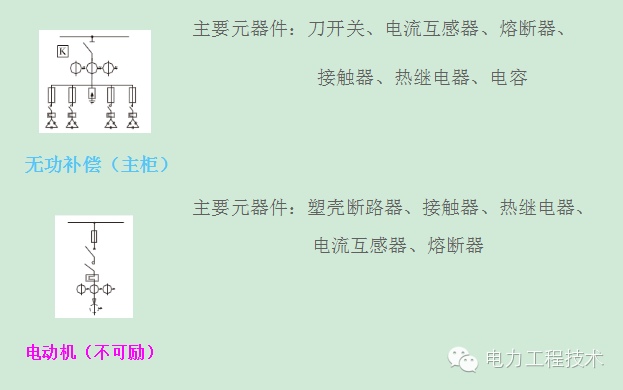

GCS型低壓抽出式開關柜用于發電，三相交流頻率為50Hz，額定工作電壓為400伏(690伏)，額定電流為4000安及以下，配電和電機集中控制，供電系統電容補償。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，以及自動化程度高、計算機接口要求高的場所，如大型發電廠、石化系統等。

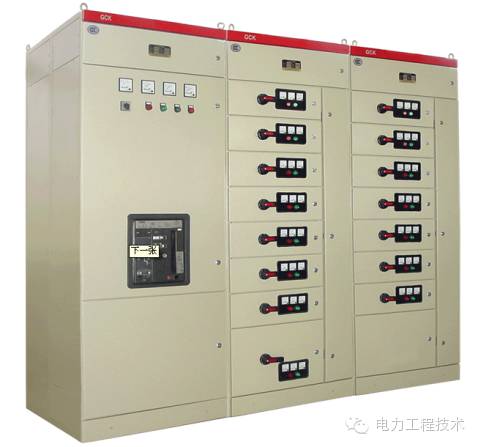

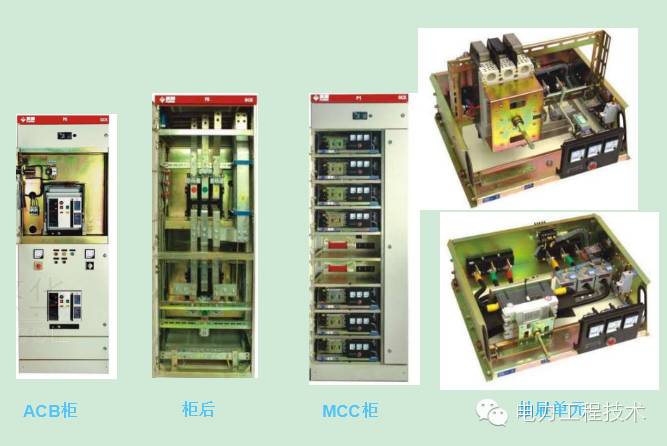

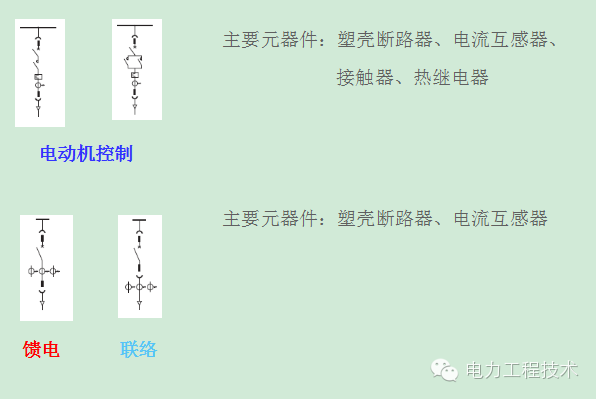

3.2 GCK機柜:(MCC)

GCK低壓抽出式開關柜(以下簡稱開關柜)由配電中心(PC)柜和電機控制中心(MCC)組成。該裝置適用于交流50(60)赫茲、額定工作電壓小于或等于660伏、額定電流4000安及以下的控制和配電系統，作為配電、電機控制和照明配電設備

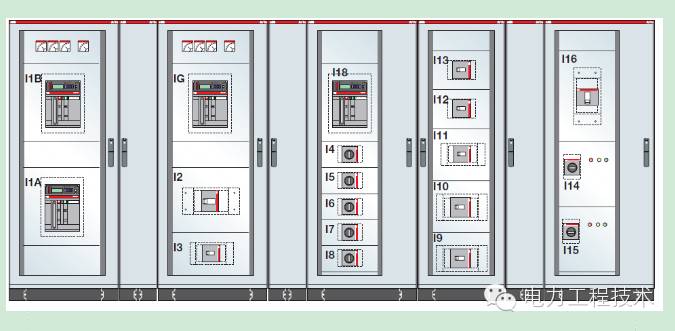

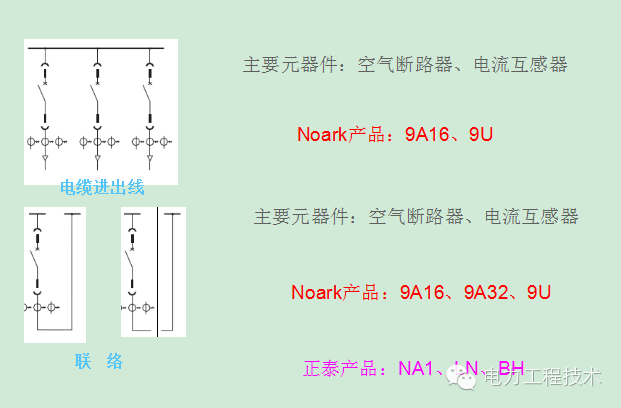

3.3 MNS機柜:(監控中心)

MNS型低壓抽出式開關設備(以下簡稱開關柜)為適應電力工業發展的需要，參照國外設計、改進和開發的先進低壓開關柜，本產品符合國家標準GB7251、VDE660和ZBK360089《低壓抽出式開關設備》。國際標準IEC439規定MNS型低壓開關柜滿足各種供配電系統的需要，可廣泛應用于發電廠、變電站工礦企業、建筑、酒店、市政建設等低壓配電系統

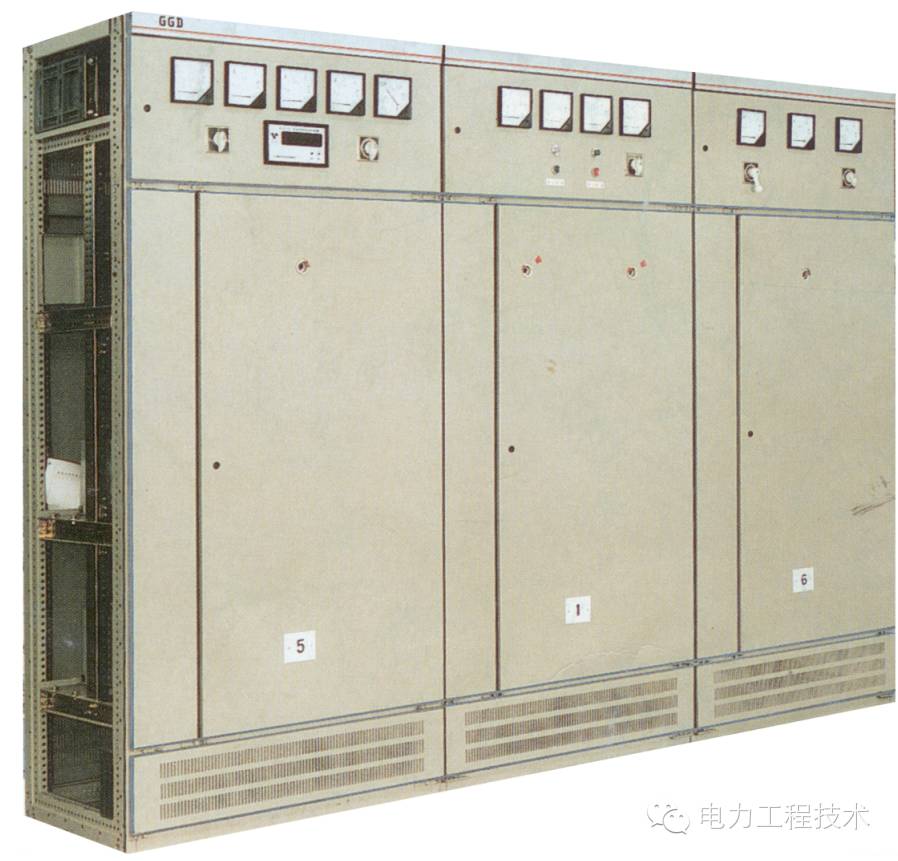

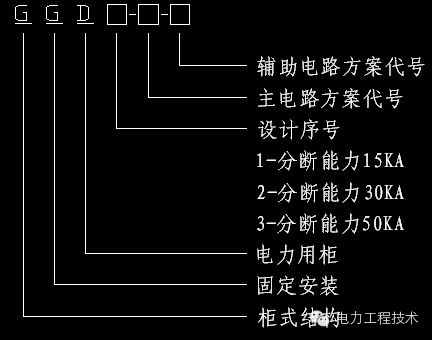

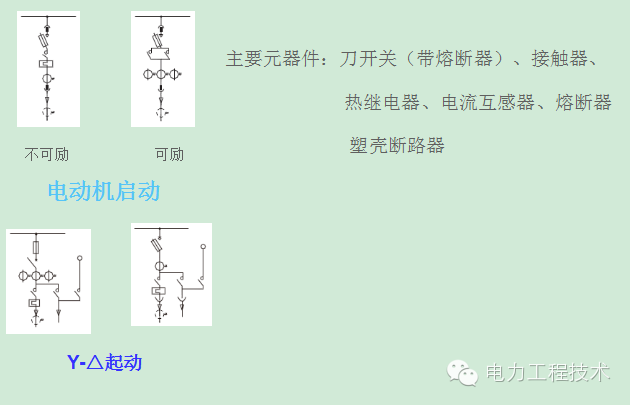

3.4 GGD機柜:(ESS)

GGD型交流低壓配電柜適用于交流50Hz、額定工作電壓380伏、額定工作電流1000-3150安的配電系統，用于電力、照明、發電和配電設備，以及電力轉換、配電和控制。

2

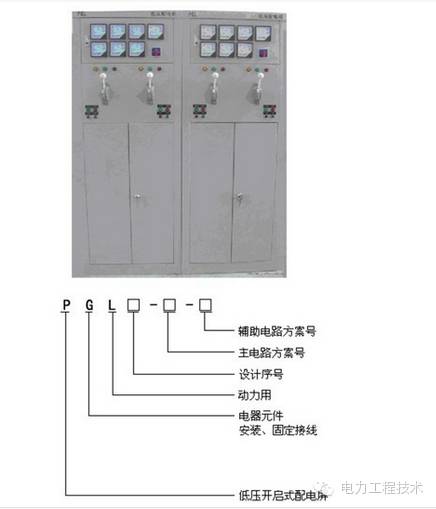

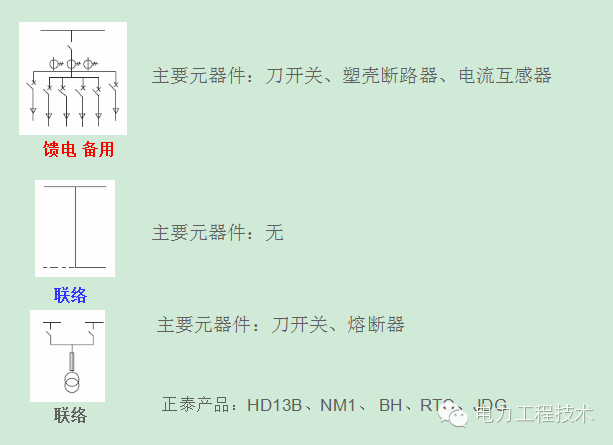

3.5 PGL內閣:

PGL交流低壓配電柜適用于發電廠、變電站、工礦企業等電力用戶，在交流50Hz、額定工作電壓380伏、額定電流2500安的配電系統中作為電源、照明、配電設備進行功率轉換、配電和控制。該產品具有很高的分?jǐn)嗄芰?，額定短期耐受電流為50kA。

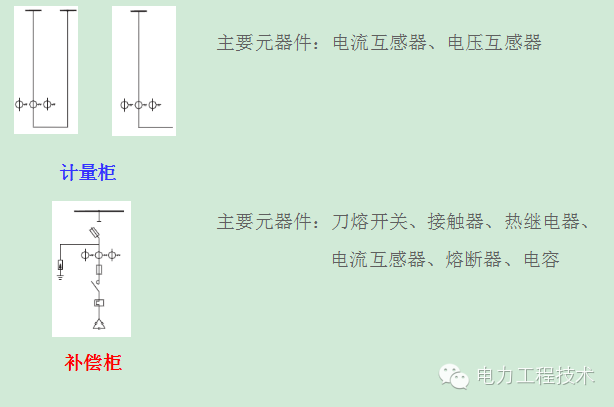

PGL交流低壓配電屏分為低壓計量柜、低壓進線柜、電容補償柜、城市發電轉換柜、母線接線柜和低壓出線柜。

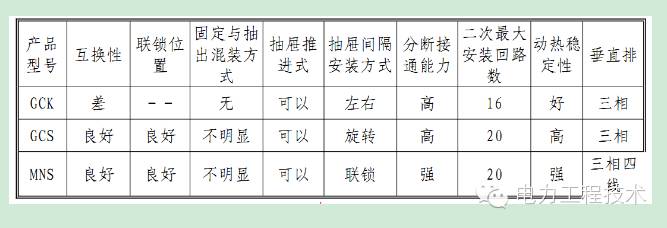

四，GCS，GCK，MNS，GGD開關柜差

GGD是固定櫥柜，GCK，GCS，MNS是抽屜柜。

GCK柜和GCS柜、MNS柜抽屜推動機構不同；

GCS機柜只能用作單面操作機柜，機柜深度為800毫米。

MNS機柜可以是雙面操作機柜，機柜深度為1000毫米

各種型號開關柜的優缺點

一般來說，抽屜式機柜價格較低，易于維護，并且有許多輸出電路，但成本昂貴。然而，固定出口電路相對較小并且占據大面積。如果客戶提供的位置太少，固定出口電路無法固定，固定出口電路應由提取電路代替。

GGD交流低電壓開關柜:該開關柜具有機構合理、安裝維護方便、保護性能好、分?jǐn)嗄芰Ω?、容量大、分?jǐn)嗄芰?qiáng)、動態穩定性強、電氣方案適用性廣等優點。它可以用作替代產品。

缺點:電路少，沒有單元組合，占地面積大，不能與計算機通信。

GCK開關柜,具有分?jǐn)嗄芰Ω?、?dòng)態熱穩定性好、結構先進合理、電氣方案靈活、串聯、通用性強、各方案單元任意組合等優點。柜體可以容納更多的回路，節省占地面積，防護等級高，安全可靠，維護方便等。

缺點:水平總線位于機柜頂部。垂直總線沒有阻燃塑料功能板，無法與計算機通信。

GCS低壓抽出式開關柜:技術性能指標高，能滿足電力市場發展的需要，能與現有進口產品競爭。根據安全、經濟、合理、可靠性開關柜的原則設計的新型低壓抽出式，還具有分?jǐn)唷⑦B接容量高、動態熱穩定性好、電氣方案靈活、組合方便、串聯實用性強、結構新穎、防護等級高等特點。

缺點:動靜觸頭接觸不緊密，容易發熱、渦流和松動。

MNS系列優勢:

緊湊的設計:可以在更小的空間里容納更多的功能單元。

結構通用性強，裝配靈活:模塊為25毫米的C型型材，可滿足各種結構形式、防護等級和使用環境的要求。

采用標準模塊設計:可構成保護、操作、轉換、控制、調節、指示等標準單元。用戶可以根據自己的需要選擇和組裝它們。

高技術性能。主要參數達到當代國際技術水平。

壓縮部位。高度試用化，可大大壓縮生產前的儲存和運輸場地。

易于組裝。不需要特殊的復雜性

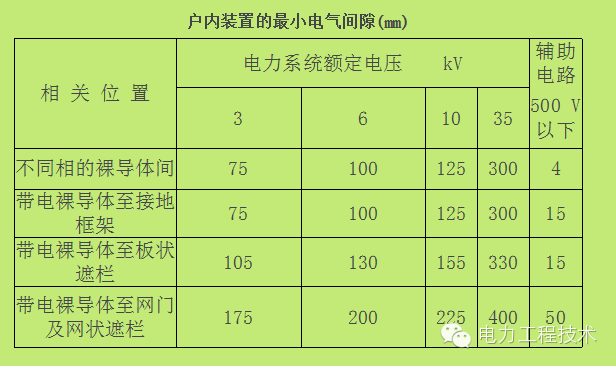

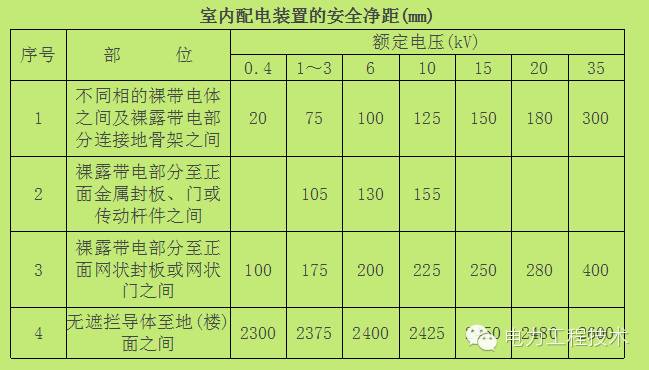

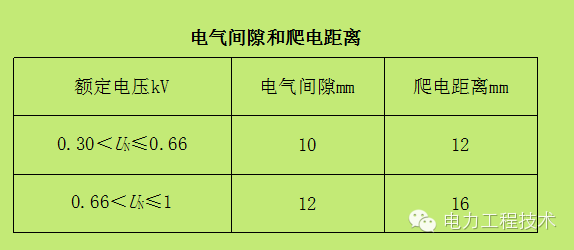

[常識]

1.GCS產品外殼防護等級IP4X，隔間防護等級IP2X。

IP4X:可阻擋直徑大于1毫米的金屬線或厚度大于1.0毫米的狹窄物體進入機柜。

IP2X:可以阻擋手指或直徑大于12.5毫米的物體進入其他隔間。

2.GGD產品外殼防護等級IP3X。

IP3X:可阻擋直徑或厚度大于2.5毫米的工具和金屬線進入機柜。

3.MNS低壓抽出式開關柜套管的較高保護等級可達到IP54。

IP54:在飛濺的情況下，可以防止灰塵和水進入機柜。
